高压差分探头 高压差分探头
带宽：300MHz
差分电压：高达7000Vpk
精度：±2 %（可定制 ±1% 高精度版本）
共模抑制比：>80dB
双量程切换
5MHz带宽限制
-
产品概述
-
参数表
-
技术文档
产品概述

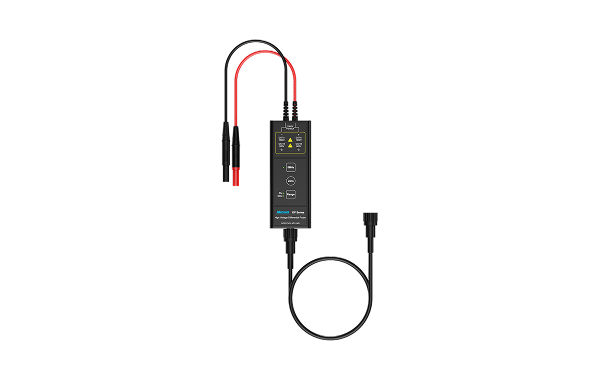

麦科信 DP 系列高压差分探头，带宽 100-500MHz、最大输入电压 7000Vpk，标准 BNC 接口，适配所有品牌示波器。一键秒校零 + 过载报警 + 量程断电记忆，操作便捷；双量程设计匹配不同测试电压；高阻低容设计，最小化负载效应；测量精度高达 ±1%，兼具优秀幅频特性与高共模抑制比；DC 5V 与 Type-C 双供电口选择，使用便捷轻松，不受场地限制；支持指令编程控制，实现自动化流程测试；5MHz 带宽限制功能，可抑制高频噪声干扰，波形更清晰明确；广泛适用于新能源汽车动力系统、光伏逆变器、开关电源等高频高压测试场景。
*产品外观分为新旧不同版本，不影响产品性能及使用。

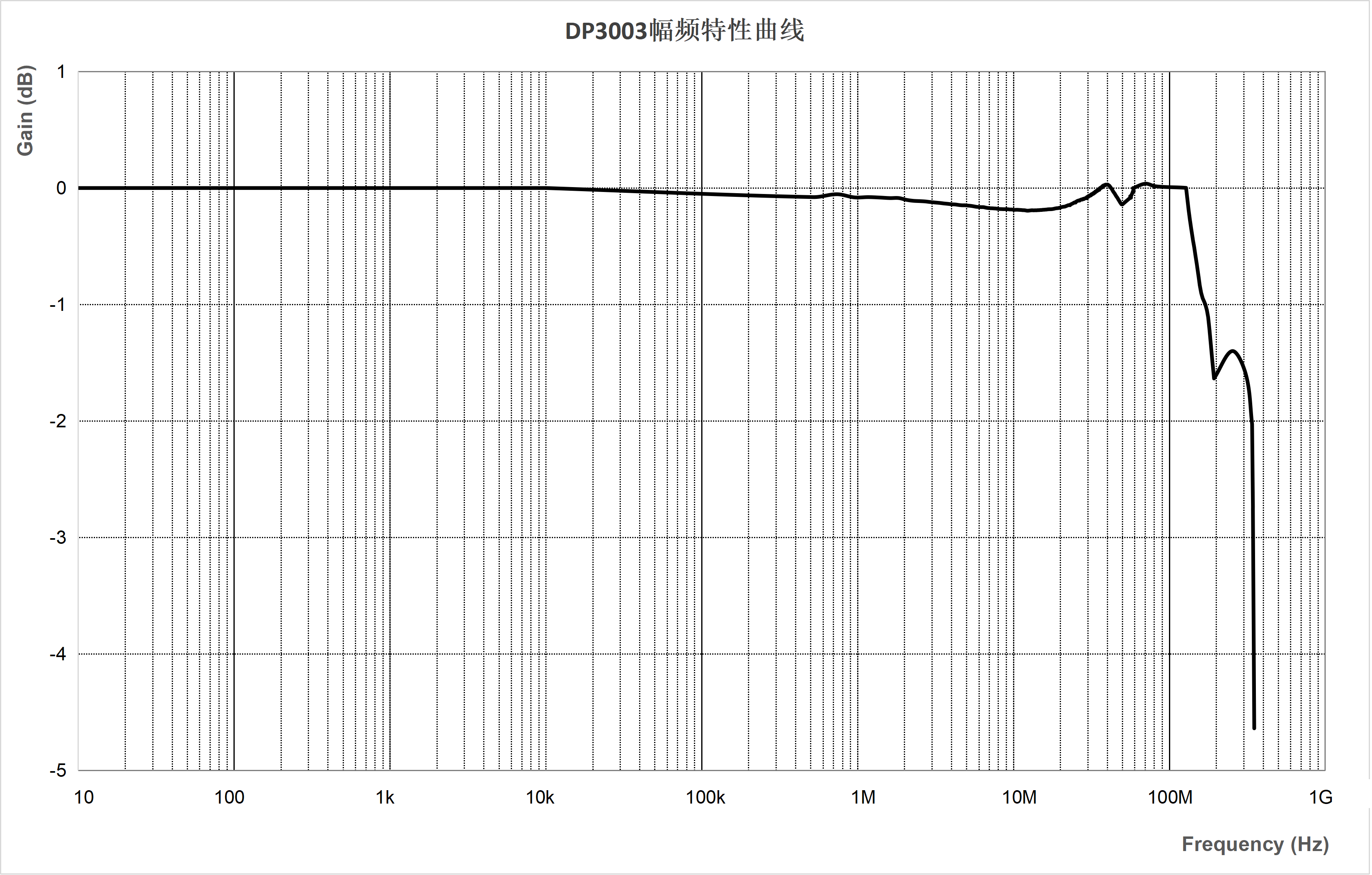

极佳的幅频特性
DP 系列具有优秀的带宽平坦度，DP3003在 300 MHz 带宽内，增益 / 损耗的变化极小，在高频段也可保持信号测试的准确性。
精度更高，共模抑制能力更强
输入端输入阻抗较高且输入电容较低，使负载效应尽可能减小，提高了测量差分信号的精度。更高的共模抑制比性能，满足较高频率下的大共模电压浮地测量。

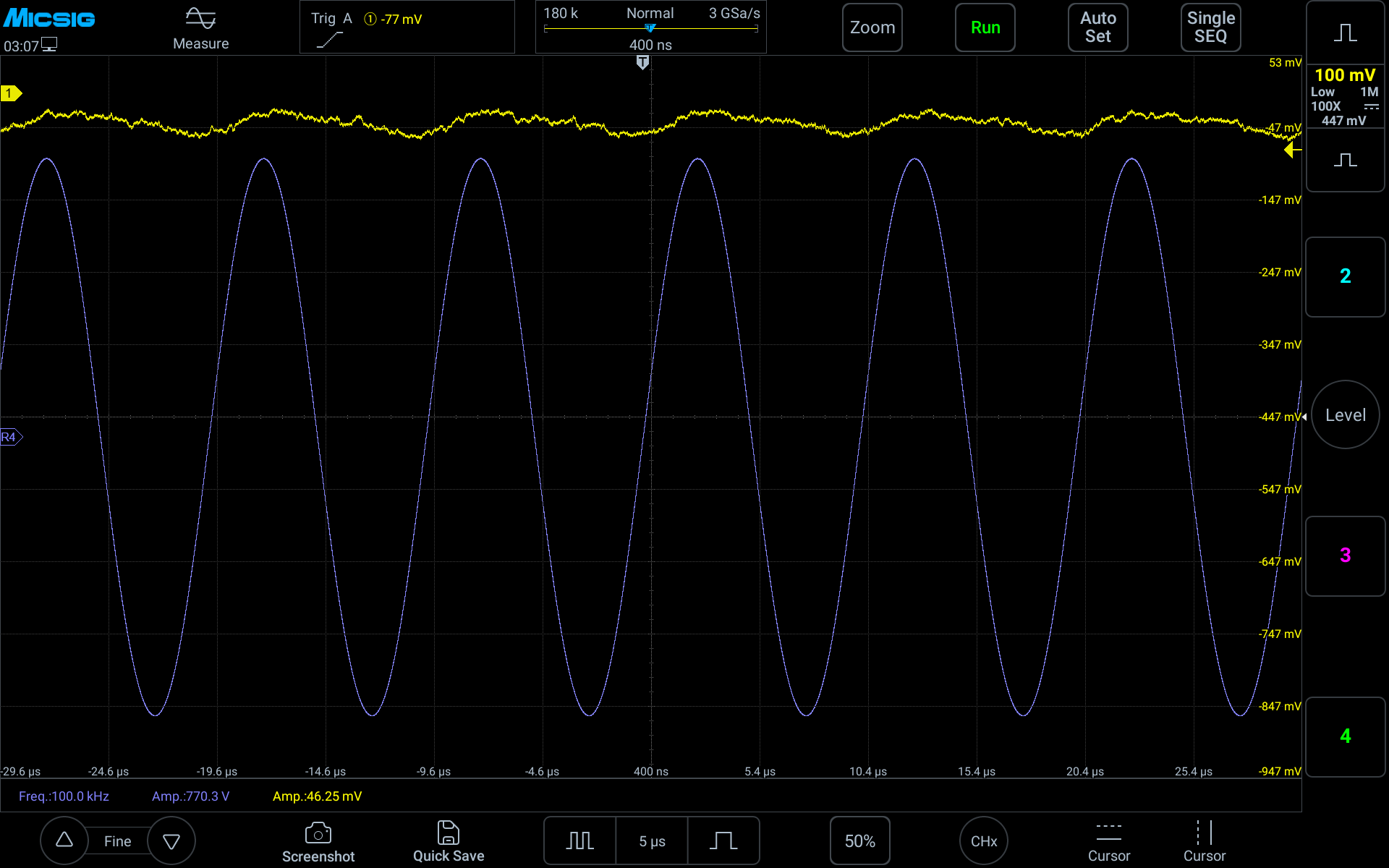

图为DP3003在 100kHz，770.3V 信号下输出的共模信号幅度46.25mV，共模抑制比>80dB。
超低底噪

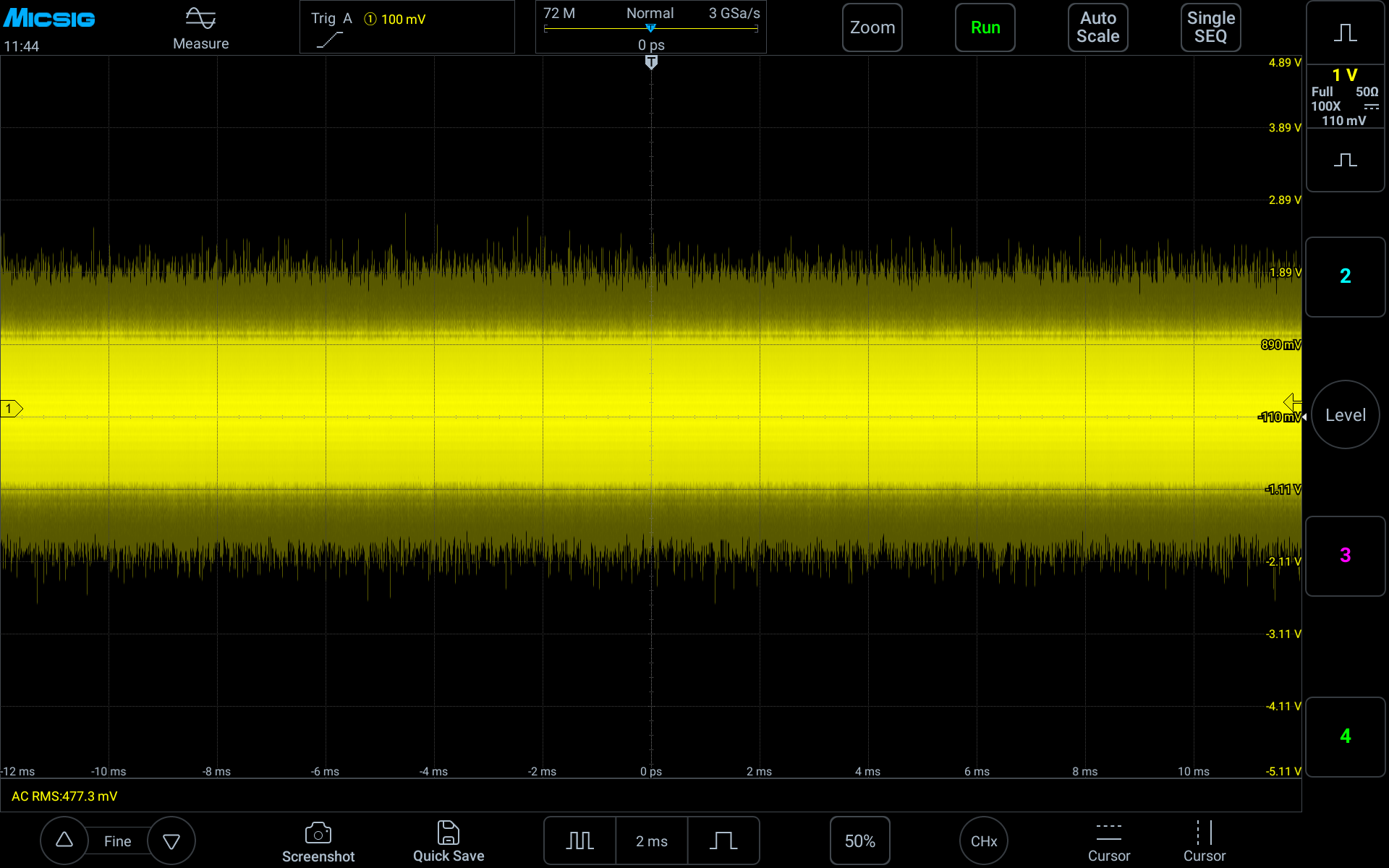

图为 DP3003测试结果，全带宽下底噪为477.3mVrms（100X）。
5MHz 带宽限制
用于大部分开关电源中FET 的开关频率的测量，有效滤除高频噪声和干扰。
一键调零
将差分探头表笔短接，按下Zero 按键，差分探头即可迅速完成调零。
双量程选择
支持双量程切换，有效提高信噪比，更多满足测试电路要求。
BNC接口、适配无忧

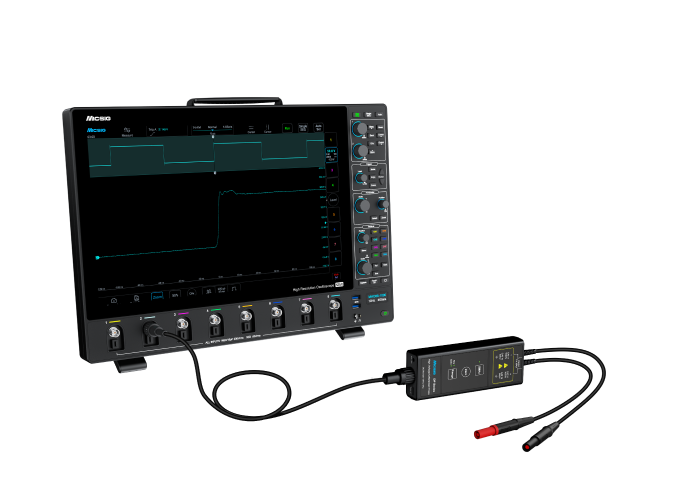

采用标准BNC接口设计，适用所有品牌示波器。
过压报警、测量安心
通过LED 灯闪烁和蜂鸣器报警提示过压，使用安全放心。

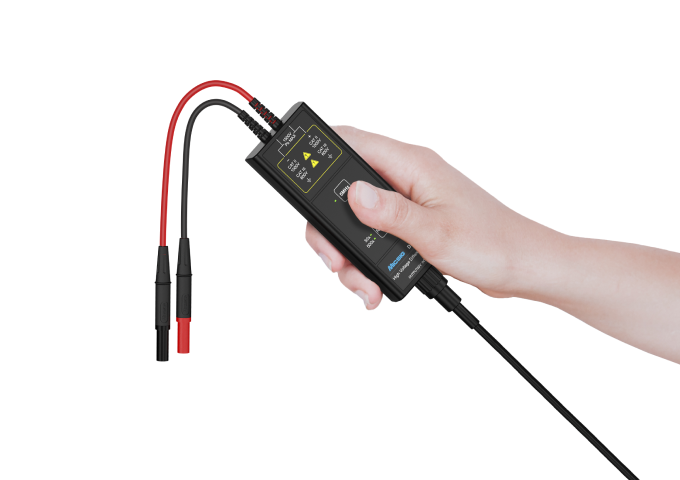

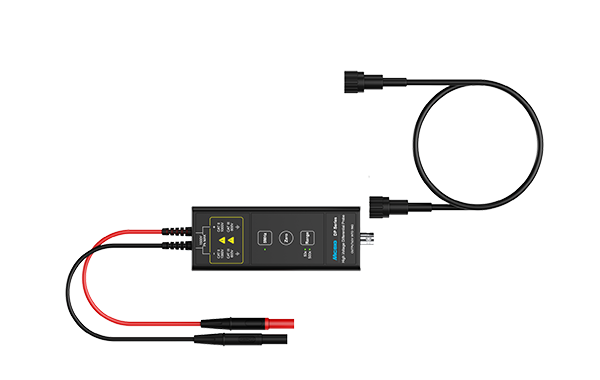

体积小巧、外观精致
体积是传统差分探头的三分之一， 和笨拙外观彻底告别；设计更加小巧，外观更加精致。

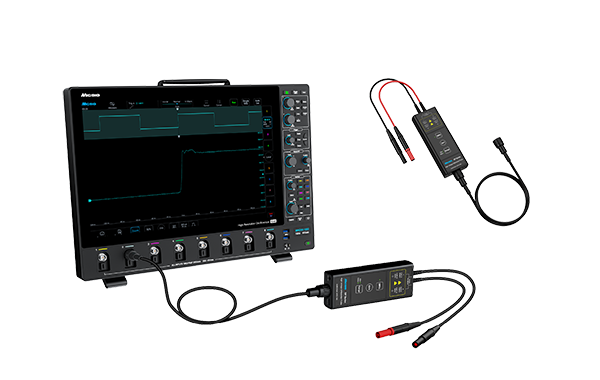

应用场景
• 浮地电压测量
• 强电或高压隔离测量
• 开关电源设计
• 电源转换等相关设计
• 逆变器、UPS 电源
• 变频器
• 电子镇流器设计
• 电机驱动设计
• 电工实验
• 低压电器设计
• 电子电力和电力传动实验等
• 第三代半导体测试
型号 | 直流增益精度典型值 | 带宽 | 最大输入差分电压 （DC+AC PK） | 共模抑制比 | 输入阻抗 |
|---|---|---|---|---|---|
DP1503 | ± 2 % （可定制 ± 1% 高精度版本） | 300MHz | 150V（50X） 1500V（500X） | DC：>80dB 100kHz: >60dB 10MHz: >30dB 100MHz: >26dB | 13.2MΩ||＜1pF ( 差分 ) 6.6MΩ||＜2pF ( 单端对地 ) |
DP3003 | 300V（100X） 3000V（1000X） | 30MΩ||＜0.8pF ( 差分 ) 15MΩ||＜1.6pF ( 单端对地 ) |

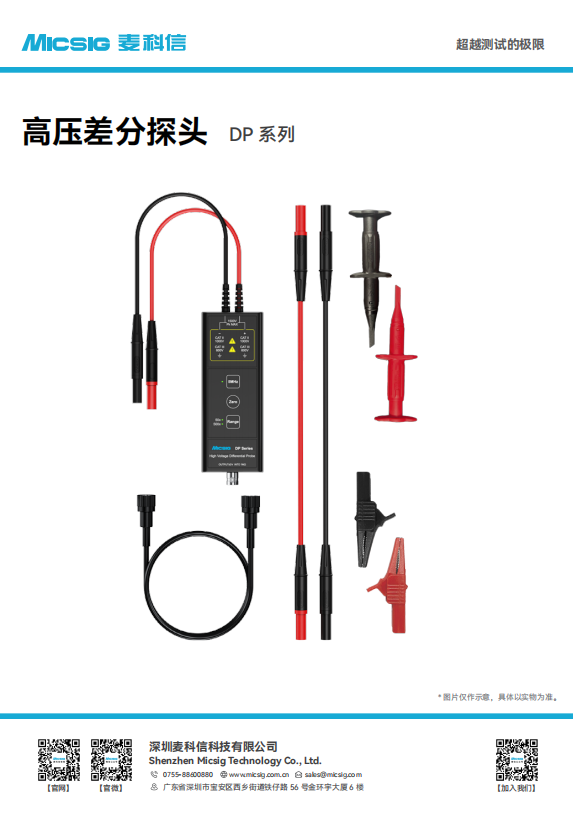

产品简介-高压差分探头DP系列
文件大小： 1.19 MB
更新时间： 2026-08-04

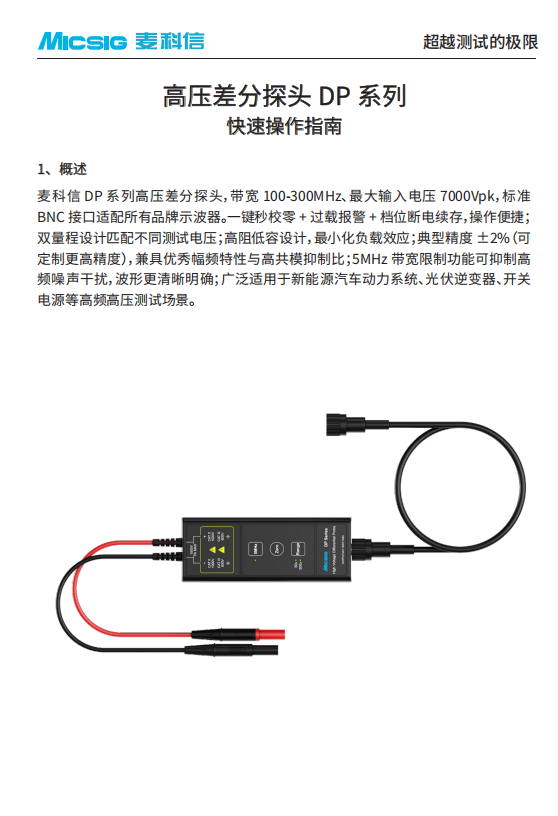

快速指南-高压差分探头DP系列
文件大小： 380.09 KB
更新时间： 2026-08-04
