DP系列 历史产品
带宽：100MHz-500MHz
差分电压：高达7000Vpk
精度：±2%
共模抑制比：>-80dB
双量程切换
5MHz带宽限制 (200MHz及以下带宽型号支持)
接口：标准BNC接口
-
产品概述
-
参数表
-
技术文档
产品概述
麦科信(Micsig)高压差分探头DP系列（分体式）可选带宽为100MHz到500MHz，最大输入差分电压达7000Vpk，采用标准BNC接口设计，适用所有品牌示波器。内置强金属屏蔽，抗干扰能力更强，产品仅2cm厚度，体积小巧，节省台面空间。一键秒速调零，支持过载保护报警和档位断电续存。低至5mVrms超低底噪，双量程设计，为不同测试电压提供最佳的信噪比；采用高阻设计和低输入电容设计，最小化负载效应，测量精度达±2%，且具有优秀的幅频特性和业界领先的共模抑制比；5MHz带宽限制功能，有效抑制高频噪声和干扰，准确高速地测量差分电压信号，广泛应用于新能源汽车动力系统、光伏逆变器、开关电源、各种高频高压浮地或隔离信号等多样化的测试测量需求。
精度更高，共模抑制能力更强
输入端输入阻抗较高且输入电容较低，使负载效应尽可能减小，提高了测量差分信号的精度。更高的共模抑制比性能，满足较高频率下的大共模电压浮地测量。

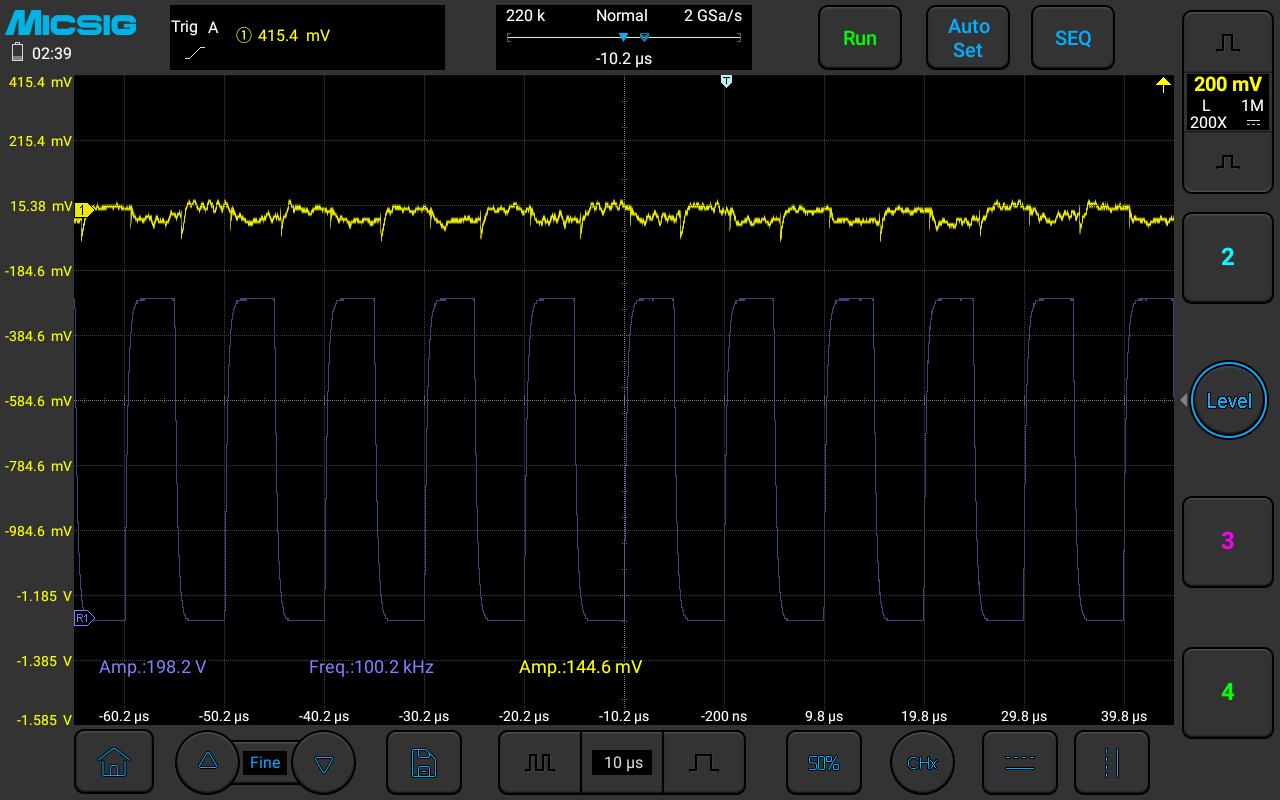

图为DP700在100kHz，196.9V信号下输出的共模信号幅度153.8mV，共模抑制比>-62dB

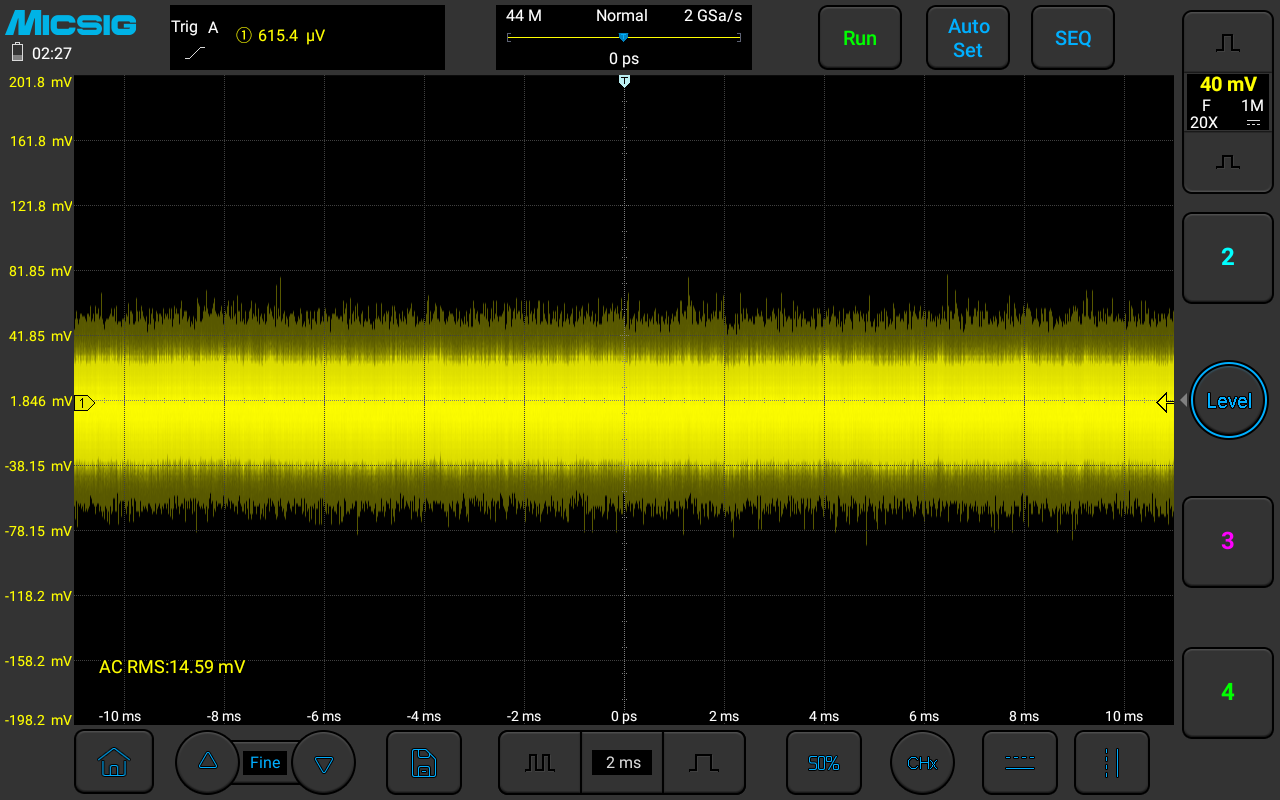

超低底噪
图为DP700测试结果，全带宽下底噪为17.6mVrms（10X）
5MHz 带宽限制
用于大部分开关电源中FET 的开关频率的测量，有效滤除高频噪声和干扰。
一键调零
将差分探头表笔短接，按下Zero 按键，差分探头即可迅速完成调零。
双量程选择
支持双量程切换，有效提高信噪比，更多满足测试电路要求。

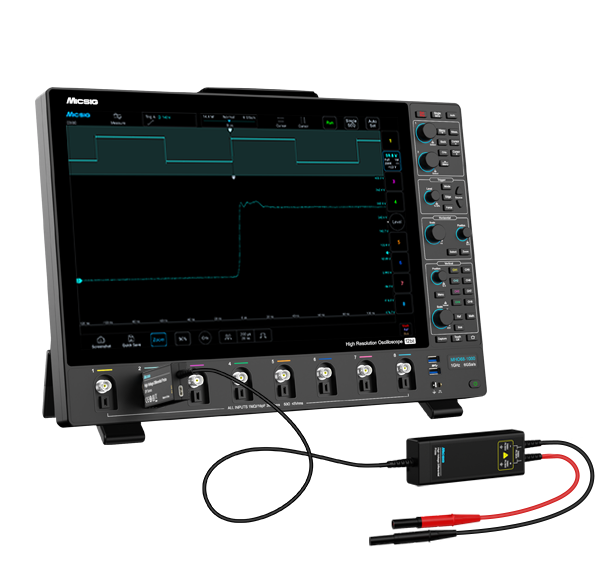

BNC接口、适配无忧
采用标准BNC接口设计，适用所有品牌示波器。
过压报警、测量安心
通过LED 灯闪烁和蜂鸣器报警提示过压，

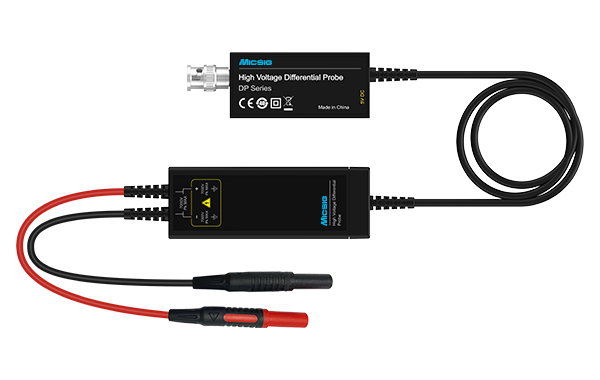

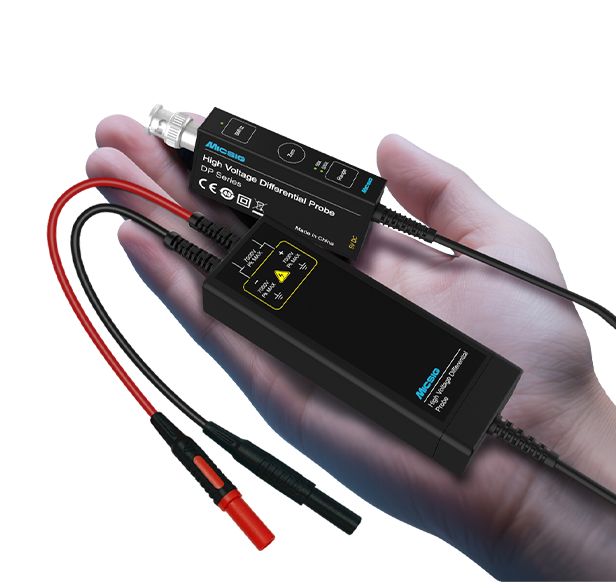

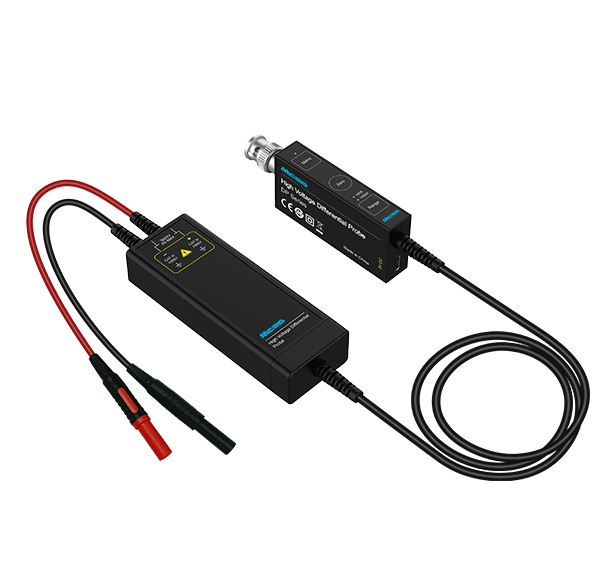

体积小巧、外观精致
体积是传统差分探头的三分之一， 和笨拙外观彻底告别；设计更加小巧，外观更加精致；内置强金属屏蔽，抗干扰能力更强，有效减少环境干扰对测试的影响。

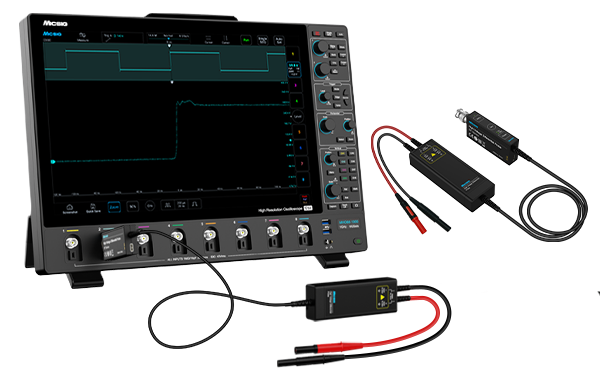

应用场景
• 浮地电压测量
• 强电或高压隔离测量
• 开关电源设计
• 电源转换等相关设计
• 逆变器、UPS 电源
• 变频器
• 电子镇流器设计
• 电机驱动设计
• 电工实验
• 低压电器设计
• 电子电力和电力传动实验等
• 第三代半导体测试
| 型号 | 带宽 | 最大输入差分电压 （DC+AC PK） | 共模抑制比 | 输入阻抗 |
|---|---|---|---|---|
| DP700 | 100MHz | 70V（10X） 700V（100X） | DC：>-80dB 100kHz: >-60dB 10MHz: >-30dB 100MHz: >-26dB | 5MΩ / 2pF(差分) 2.5MΩ / 4pF(单端对地) |
| DP1500 | 150V（50X） 1500V（500X） | 13.2M/1.65pF(差分） 6.6M/3.3pF(单端对地） | ||
| DP3000 | 300V（50X） 3000V（500X） | 20MΩ / 1.2pF(差分) 10MΩ / 2.4pF(单端对地) | ||
| DP7000 | 700V（100X） 7000V（1000X） | 60MΩ / 0.78pF(差分) 30MΩ / 1.6pF(单端对地) | ||
| DP702 | 200MHz | 70V（10X） 700V（100X） | DC：>-80dB 100kHz: >-60dB 10MHz: >-30dB 100MHz: >-26dB | 5MΩ / 2pF(差分) 2.5MΩ / 4pF(单端对地) |
| DP1502 | 150V（50X） 1500V（500X） | 13.2M/1.65pF(差分） 6.6M/3.3pF(单端对地） | ||
| DP3002 | 300V（50X） 3000V（500X） | 20MΩ / 1.2pF(差分) 10MΩ / 2.4pF(单端对地) | ||
| DP7002 | 700V（100X） 7000V（1000X） | 60MΩ / 0.78pF(差分) 30MΩ / 1.6pF(单端对地) | ||
| DP703 | 300MHz | 70V（20X） 700V（200X） | DC：>-80dB 100kHz: >-60dB 20MHz: >-40dB | 4MΩ / 1.175pF(差分) 2MΩ / 2.35pF(单端对地) |
| DP1503 | 150V（50X） 1500V（500X） | 20MΩ / 1.175pF(差分) 10MΩ / 2.35pF(单端对地) | ||
| DP3003 | 300V（100X） 3000V（1000X） | 20MΩ / 1.175pF(差分) 10MΩ / 2.35pF(单端对地) | ||
| DP705 | 500MHz | 70V（20X） 700V（200X） | DC：>-80dB 100kHz: >-60dB 20MHz: >-40dB | 4MΩ / 1.175pF(差分) 2MΩ / 2.35pF(单端对地) |
| DP1505 | 150V（50X） 1500V（500X） | 20MΩ / 1.175pF(差分) 10MΩ / 2.35pF(单端对地) | ||
| DP3005 | 300V（100X） 3000V（1000X） | 20MΩ / 1.175pF(差分) 10MΩ / 2.35pF(单端对地) |
快速指南-高压差分探头DP系列(分体式)带宽300MHz-500MHz
文件大小： 483.25 KB
更新时间： 2026-08-04
快速指南-高压差分探头DP系列(分体式)带宽100MHz-200MHz
文件大小： 480.17 KB
更新时间： 2026-08-04

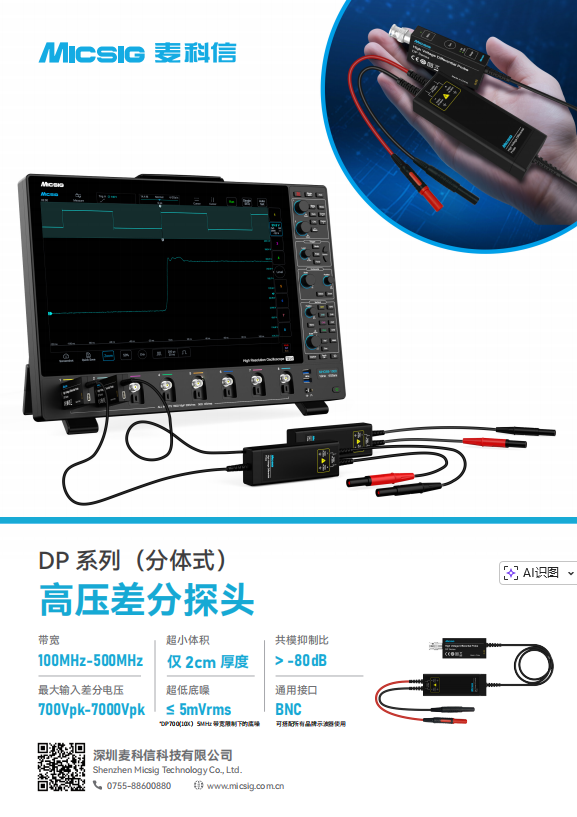

产品简介-高压差分探头DP系列(分体式
