低频交直流电流探头

CP2100系列


带宽：DC~2.5MHz

可测最大电流：100Apk(70.7Arms)

调零方式：自动/手动

供电：USB DC 5V

接口：标准BNC接口

天猫购买 样机申请

低频交直流电流探头CP2100系列


带宽：DC~2.5MHz

可测最大电流：100Apk(70.7Arms)

调零方式：自动/手动

供电：USB DC 5V

接口：标准BNC接口

天猫购买 样机申请
特点参数表资料下载

特点参数表资料下载

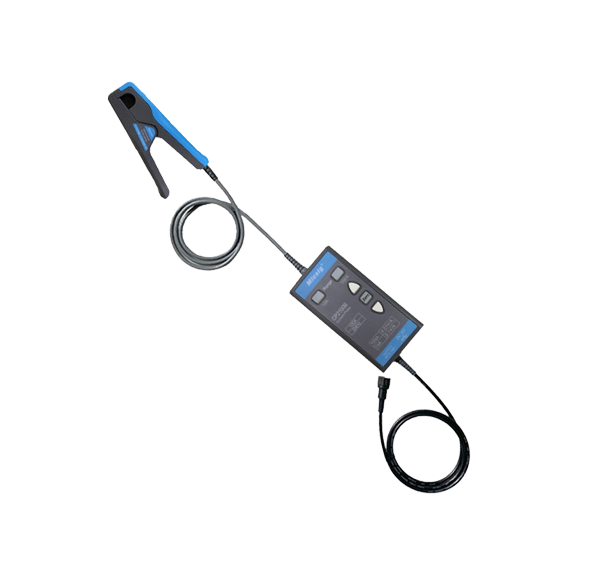

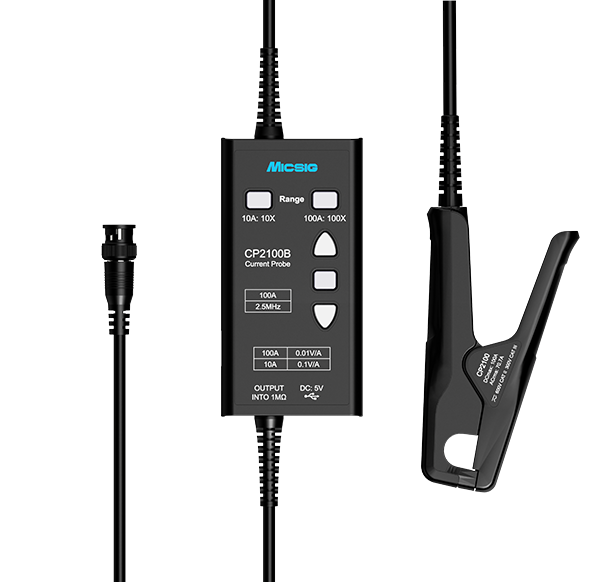

低频交直流电流探头CP2100

1.采用分体式设计，外观小巧精致，测试方便，最大测量导体直径可达13mm。

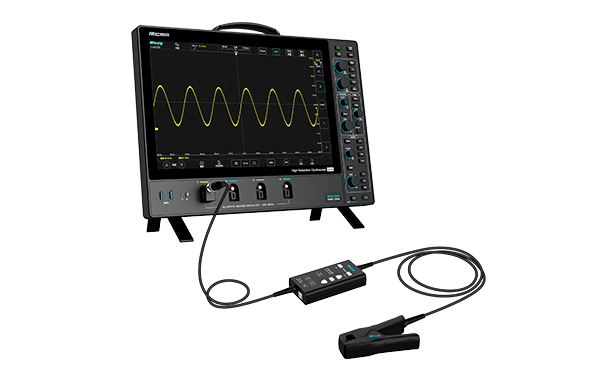

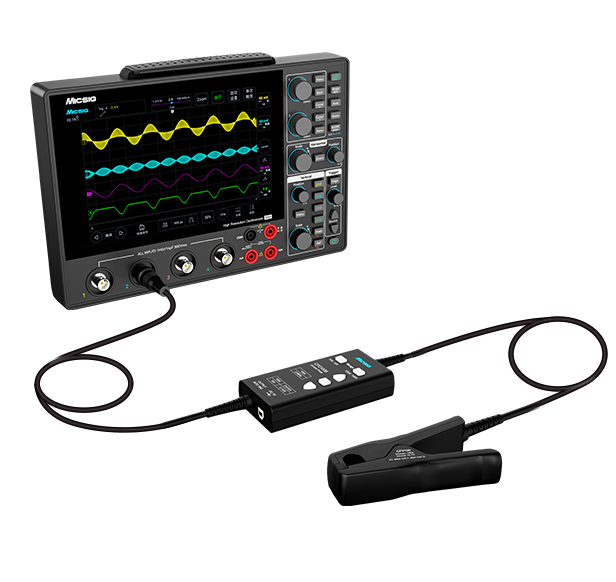

2.适用所有BNC接口的示波器，也可使用转接头适用于万用表。

3.具有自动和手动调零功能，使用方便。

4.采用USB供电，直连示波器USB，无需额外适配器。

应用领域

广泛应用于电机驱动、工频、逆变器、电源、航空电子等领域。

低频交直流电流探头CP2100


1.采用分体式设计，外观小巧精致，测试方便，最大测量导体直径可达13mm。

2.适用所有BNC接口的示波器，也可使用转接头适用于万用表。

3.具有自动和手动调零功能，使用方便。

4.采用USB供电，直连示波器USB，无需额外适配器。


应用领域


广泛应用于电机驱动、工频、逆变器、电源、航空电子等领域。

产品参数表

型号CP2100ACP2100B
带宽 DC~800kHz DC~2.5MHz
上升时间 ≤437.5ns ≤140ns
档位10A/100A10A/100A
输出灵敏度0.1V/A（10A档）
0.01V/A（100A档）		0.1V/A（10A档）
0.01V/A（100A档）
直流精度（典型）3%±50mA（10A档）
4%±50mA（100A档，500mA~40Apk）
15%（100A档，40Apk~100Apk）		3%±50mA（10A档）
4%±50mA（100A档，500mA~40Apk）
15%（100A档，40Apk~100Apk）
延迟100ns100ns
测量范围50mA~10Apk（10A，10X衰减）
1A~100Apk（100A，100X衰减）		50mA~10Apk（10A，10X衰减）
1A~100Apk（100A，100X衰减）
最大测量电流100Apk，70.7Arms（DC+ACpk）
200Apk-pk，70.7Arms（AC）		100Apk，70.7Arms（DC+ACpk）
200Apk-pk，70.7Arms（AC）
最大工作电压CAT III 300V CAT II 600VCAT III 300V CAT II 600V
最大浮地电压CAT III 300V CAT II 600VCAT III 300V CAT II 600V
最大导体直径13mm13mm
过载指示蜂鸣器长响，按键灯闪烁蜂鸣器长响，按键灯闪烁
供电DC 5VDC 5V
示波器端接口通用标准BNC接口，可搭配所有品牌示波器使用通用标准BNC接口，可搭配所有品牌示波器使用

产品参数表

型号CP2100ACP2100B
带宽DC~800kHzDC~2.5MHz
上升时间≤437.5ns≤140ns
档位10A/100A10A/100A
输出灵敏度0.1V/A（10A档）
0.01V/A（100A档）		0.1V/A（10A档）
0.01V/A（100A档）
直流精度（典型）3%±50mA（10A档）
4%±50mA（100A档，500mA~40Apk）
15%（100A档，40Apk~100Apk）		3%±50mA（10A档）
4%±50mA（100A档，500mA~40Apk）
15%（100A档，40Apk~100Apk）
延迟100ns100ns
测量范围50mA~10Apk（10A，10X衰减）
1A~100Apk（100A，100X衰减）		50mA~10Apk（10A，10X衰减）
1A~100Apk（100A，100X衰减）
最大测量电流100Apk，70.7Arms（DC+ACpk）
200Apk-pk，70.7Arms（AC）		100Apk，70.7Arms（DC+ACpk）
200Apk-pk，70.7Arms（AC）
最大工作电压CAT III 300V CAT II 600VCAT III 300V CAT II 600V
最大浮地电压CAT III 300V CAT II 600VCAT III 300V CAT II 600V
最大导体直径13mm13mm
过载指示蜂鸣器长响，按键灯闪烁蜂鸣器长响，按键灯闪烁
供电DC 5VDC 5V
示波器端接口通用标准BNC接口，可搭配所有品牌示波器使用通用标准BNC接口，可搭配所有品牌示波器使用


资料下载

产品简介-低频交直流电流探头CP2100系列

产品简介-低频交直流电流探头CP2100系列
快速指南-低频交直流电流探头CP2100系列

快速指南-低频交直流电流探头CP2100系列
