高压差分探头 DP系列（200MHz）

带宽：200MHz
差分电压：高达7000Vpk
精度：±2 %（可定制 ±1% 高精度版本）
共模抑制比：>80dB
双量程切换
5MHz带宽限制

sales@micsig.com

天猫购买

产品概述
技术文档
软件下载

产品概述
参数表
技术文档

产品概述

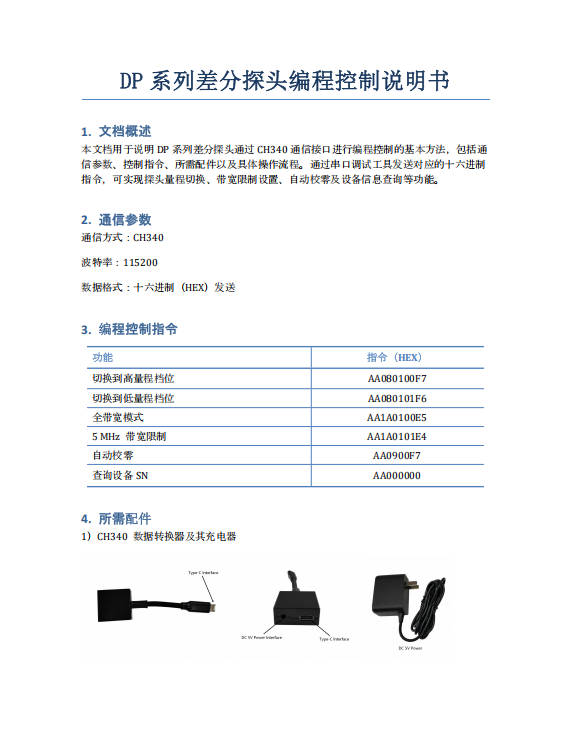

麦科信 DP 系列高压差分探头，带宽 100-500MHz、最大输入电压 7000Vpk，标准 BNC 接口，适配所有品牌示波器。一键秒校零 + 过载报警 + 量程断电记忆，操作便捷；双量程设计匹配不同测试电压；高阻低容设计，最小化负载效应；测量精度高达 ±1%，兼具优秀幅频特性与高共模抑制比；DC 5V 与 Type-C 双供电口选择，使用便捷轻松，不受场地限制；支持指令编程控制，实现自动化流程测试；5MHz 带宽限制功能，可抑制高频噪声干扰，波形更清晰明确；广泛适用于新能源汽车动力系统、光伏逆变器、开关电源等高频高压测试场景。

*产品外观分为新旧不同版本，不影响产品性能及使用。

极佳的幅频特性

DP 系列具有优秀的带宽平坦度，DP3002 在 200 MHz 带宽内，增益 / 损耗的变化极小，在高频段也可保持信号测试的准确性。

精度更高，共模抑制能力更强

输入端输入阻抗较高且输入电容较低，使负载效应尽可能减小，提高了测量差分信号的精度。更高的共模抑制比性能，满足较高频率下的大共模电压浮地测量。

图为DP3002在 100kHz，763V 信号下输出的共模信号幅度135.5mV，共模抑制比 >70dB。

超低底噪

图为 DP3002 测试结果，全带宽下底噪为168.9mVrms（100X）

5MHz 带宽限制

用于大部分开关电源中FET 的开关频率的测量，有效滤除高频噪声和干扰。

一键调零
将差分探头表笔短接，按下Zero 按键，差分探头即可迅速完成调零。

双量程选择
支持双量程切换，有效提高信噪比，更多满足测试电路要求。

BNC接口、适配无忧
采用标准BNC接口设计，适用所有品牌示波器。

过压报警、测量安心
通过LED 灯闪烁和蜂鸣器报警提示过压，使用安全放心。

体积小巧、外观精致

体积是传统差分探头的三分之一，和笨拙外观彻底告别；设计更加小巧，外观更加精致

应用场景

• 浮地电压测量
• 强电或高压隔离测量
• 开关电源设计
• 电源转换等相关设计
• 逆变器、UPS 电源
• 变频器
• 电子镇流器设计
• 电机驱动设计
• 电工实验
• 低压电器设计
• 电子电力和电力传动实验等
• 第三代半导体测试

型号	直流增益精度典型值	带宽	最大输入差分电压（DC+AC PK）	共模抑制比	输入阻抗
DP702	± 2 % （可定制 ± 1% 高精度版本）	200MHz	70V（20X） 700V（200X）	DC：>80dB 100kHz: >60dB 10MHz: >30dB 100MHz: >26dB	6M\|\|＜1.8pF ( 差分 ) 3M\|\|＜3.6pF( 单端对地 )
DP1502			150V（50X） 1500V（500X）		13.2M\|\|＜1.8pF ( 差分 ) 6.6M\|\|＜3.6pF ( 单端对地 )
DP3002			300V（100X） 3000V（1000X）		30M\|\|＜0.8pF ( 差分 ) 15M\|\|＜1.6pF( 单端对地 )
DP7002			700V（100X） 7000V（1000X）		120M\|\|＜0.8pF( 差分 ) 60M\|\|＜1.6pF( 单端对地 )
