高分辨率示波器 MHO 3系

带宽：250MHz-500MHz
采样率：3GSa/s
存储深度：360Mpts
通道数：4CH
触控屏：14英寸，1920*1200

sales@micsig.com

天猫购买

产品概述
技术文档
软件下载

产品概述
参数表
技术文档

产品概述

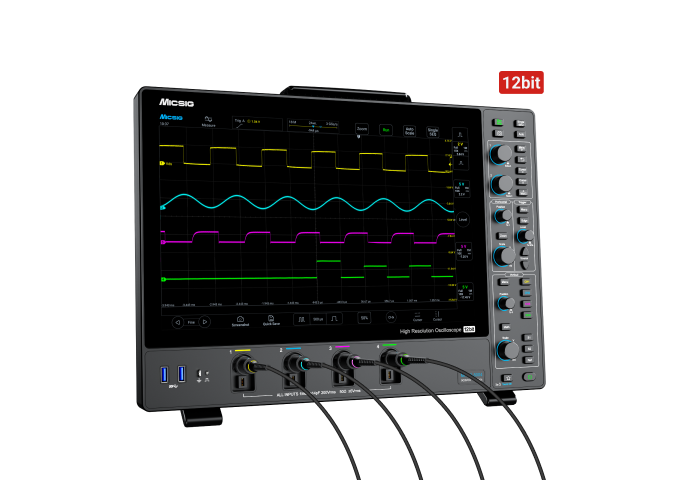

麦科信示波器 MHO3 系列，具有 500MHz 带宽、3GSa/s 的实时采样率、4 个模拟通道、360Mpts 的存储深度；其 3.75cm 的超薄设计，支持悬挂，可大幅节省桌面空间；14 英寸触控屏，1920*1200 分辨率，超清波形显示，给您带来无以伦比的操作体验。采用 12 位高分辨率 ADC，量化等级高达 4096 级，是传统 8 位 ADC 的 16 倍，帮助用户更完整清晰地观察波形的细节。

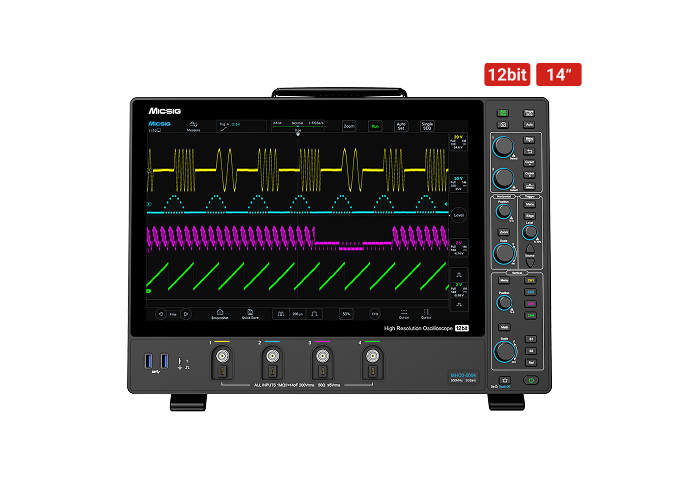

12位垂直分辨率

MHO3系采用12位高分辨率ADC，量化等级高达4096级，是传统 8 位 ADC 的 16 倍，帮助用户更完整清晰地观察波形的细节。

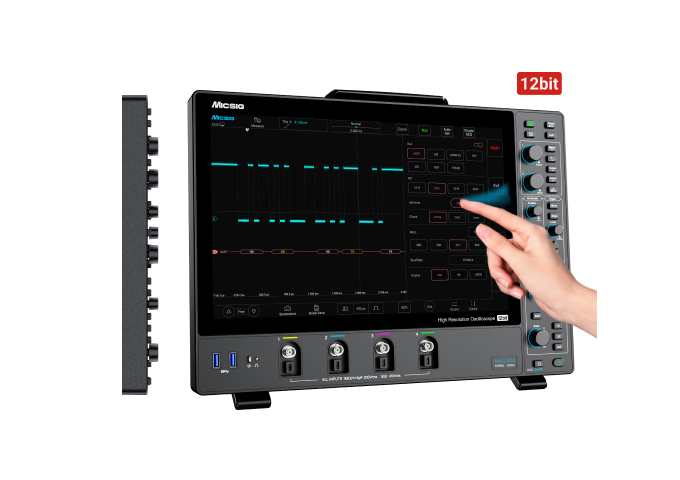

人性化UI，五分钟快速上手

三种操作模式：全触控操作/实体按键旋钮/混合操作；

搭载SigTest UI仪器专用系统，集数千工程师用户建议优化演进而成，所有的操作都可快捷完成，将复杂工作简单化。

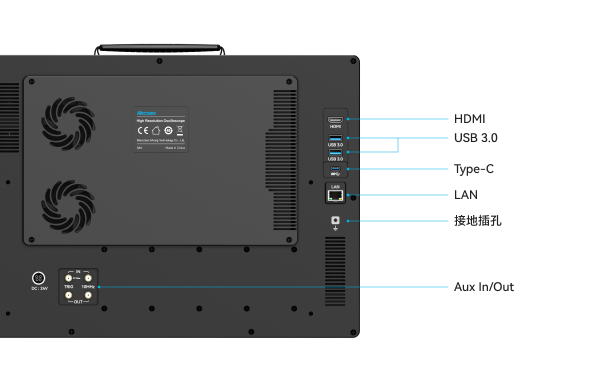

接口丰富

配置USB 3.0/2.0 Host、USB Type-C、LAN、HDMI、Aux In/Out（支持外部触发输入、触发输出）等丰富端口。

极低的基底噪声

MHO 3系在500MHz全带宽下，依然可以做到小于80μVrms 的底噪，让您在电路调试和信号分析的过程中，精确捕捉到微弱且重要的信号。

深存储，标配分段存储

360Mpts存储深度，同时打开2个通道依然不会削减，在大时基下信号依然具有优秀的保真度；

标配分段存储，把有限的存储空间划分为多个小段，将多个触发事件汇集于一条存储空间之内，配合便捷的分析查看功能，通过自由的融合显示与逐个显示，让分析和定位变的更加准确高效，使“波海捞针”成为可能。

硬件数字滤波

硬件数字滤波可以选择性地通过或阻止特定频率范围内的信号成分；这对于分析信号的特定频带或观察特定频率成分的变化非常有用。

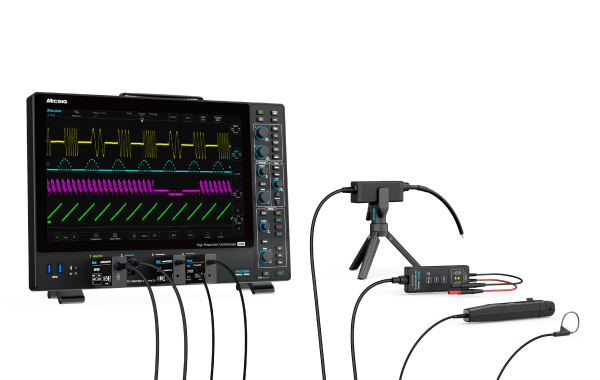

探头齐全，全面覆盖

基于麦科信(Micsig)完善的探头产品线，MHO3系列示波器可搭配MOIP系列光隔离探头、高压差分探头、罗氏线圈及高频交直流电流探头等，这些探头各具特色，能够灵活应对各种测试场景，为电力电子测试提供了完整、可靠的解决方案。

型号	MHO3-5004	MHO3-3504	MHO3-2504
带宽	500MHz	350MHz	250MHz
上升时间	≤0.7ns	≤1ns	≤1.4ns
模拟通道数	4	4	4
实时采样率	3GSa/s	3GSa/s	3GSa/s
存储深度	360Mpts	360Mpts	360Mpts
垂直分辨率	12位
最大波形捕获率	23万次/秒
底噪	＜80μVrms
接口	USB 3.0 Host、USB Type-C、LAN、HDMI、Trigger out
显示	14 英寸触控一体屏，1920*1200分辨率
尺寸	28039737.5mm
