独家荣誉！麦科信(Micsig)摘得“2024年国产测试测量行业光隔离探头卓越奖”

2024年12月7日，由世纪电源网主办的第十五届亚洲电源技术发展论坛在深圳万丽酒店盛大启幕，麦科信(Micsig)应邀参加本次论坛活动，与众多业内专家一起深度交流在电力电子测试测量行业的新技术和解决方案，同时在电源行业配套品牌颁奖晚会上，凭借硬核研发实力与超高品质的产品， 荣获光隔离探头卓越奖。

现场直击

  论坛当天，麦科信(Micsig)展台热闹非凡，大家围绕电源技术实战经验各抒己见，更有专业大咖"有备而来"，带着测试板现场使用光隔离探头进行实测，并对测试效果表示非常满意。

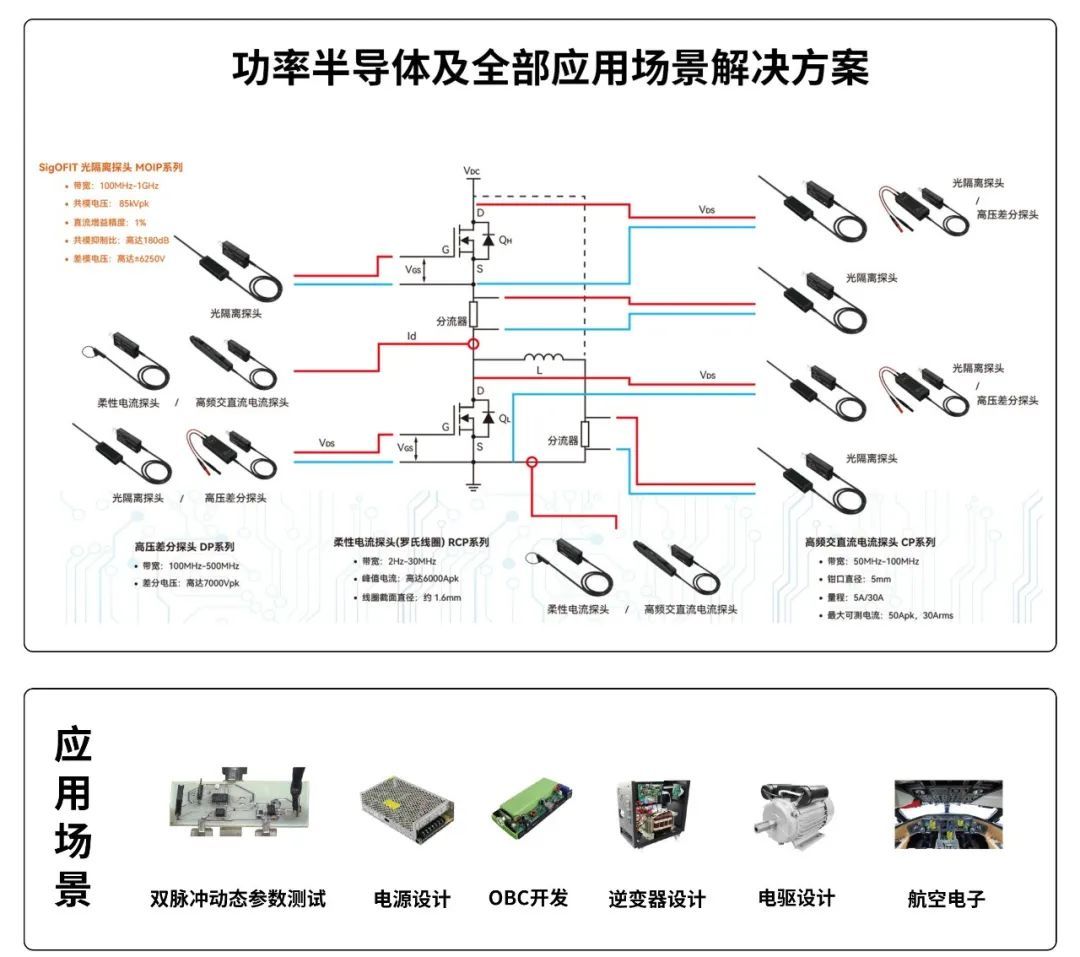

麦科信(Micsig)深耕行业多年，作为平板示波器开创者、光隔离探头引领者，一直致力于解决电源行业上下游厂商的痛点与诉求，推出功率半导体应用场景测试测量解决方案，此次得奖正是来自于国内外行业客户对麦科信(Micsig)产品的认可。

光隔离探头在双脉冲实验的应用

 光隔离探头在双脉冲测试中扮演着重要的角色，我们以MOSFET的半桥栅极驱动电路为例，我们需要测试下管的Vds、Id 和 Vgs，同时也需要观察上管的Vgs。这里我们使用光隔离探头测试上管Vgs信号，同时推荐选用麦科信MHO高分辨率示波器3系，高达500MHz带宽，3GSa/s采样率，4个通道，可以支持同时观察上下管的开关，以及Id波形。

 有不少用户会有疑问：“之前一直使用的麦科信DP系列高压差分探头，在测试硅器件的时候表现很好，7000V的电压都能测，带宽也不低(500MHz)，现在切换到GaN、SiC器件了，按说可以满足这些器件的带宽指标参数了，测试下管也可以，但为什么测试上管的电压总出问题?”

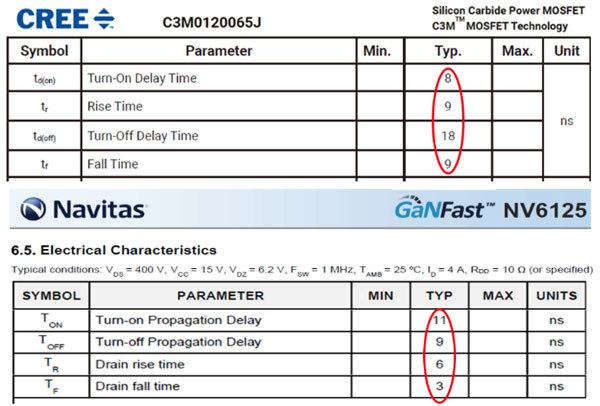

 通过上图数据分析对比后我们发现，碳化硅(SiC)和氮化镓(GaN)的开关速度都达到了ns级别，这一特点的显著优势，就是降低了开关电源的能耗，但这也给测试带来了巨大挑战。在半桥电路中，上管Vgs电压悬浮在不断导通与关断的下管Vds， Vds电压在几个纳秒的时间内就能完成零伏到上千伏的跳变，高压叠加高频，使得高次谐波分量显著增加。而我们的被测对象Vgs的差模电压往往只有十几伏，它会显著受到Vds高次谐波分量部分带给它的共模干扰，我们在测量的时候需要尽量抑制这个共模干扰，这就要求测试设备在高频段依然具备很高的共模抑制能力，这个参数指标叫做共模抑制比(CMRR)。

 以麦科信高压差分探头DP系列为例，在100kHz时，CMRR>-70dB;在20MHz时，CMRR>-40dB;120MHz时，CMRR为>-26dB，对于差分探头而言，这个CMRR在同行里已经非常优秀，但满足我们测量上管Vgs的要求还是远远不够，我们需要一个测试设备在高频段依然具有很高的CMRR。

  高压差分探头和光隔离探头实测对比

 关于CMRR对测试的影响，我们做个对比，看看高压差分探头在测试SiC器件时产生的问题，以及具有高CMRR的探头测试对比情况：

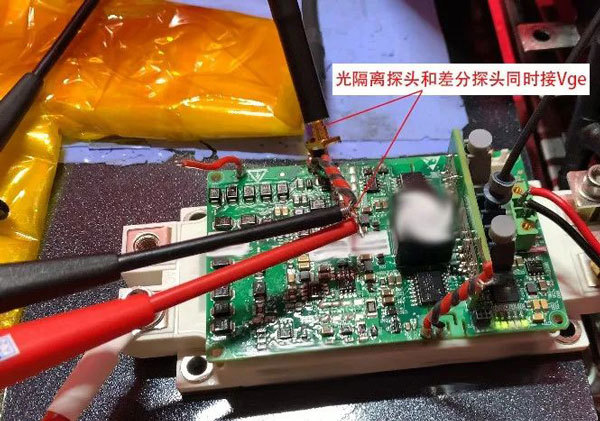

测试方式：被测器件SiC开关，具有上、下管，Vce电压500V左右，同时使用高压差分探头和光隔离探头(使用麦科信光隔离探头MOIP系列)同时连接上管Vge信号，进行双脉冲测试。

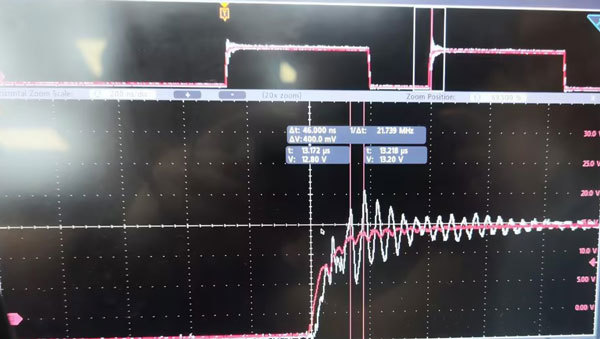

 上图为测试结果图，图中白色信号是高压差分探头测试结果，可以看到在Vge上升时刻，上下震荡剧烈，几乎分辨不出本来的波形;我们曾使用高压差分探头测试过一个Vce电压达到800V时的上管Vge信号，震荡已经超过了SiC的关断电压，会严重影响工程师的判断。

 而图中红色的波形是采用光隔离探头测试的，信号的干扰就小多了。如果采用光隔离探头单独测试的话，几乎没有干扰，这上面看到的干扰是高压差分探头对光隔离探头造成的影响。事实上，光隔离探头其底噪相对于高压差分探头更低，精度更高，能够测到的共模电压也更大。这是怎么做到的呢?

  光隔离探头的优势

 麦科信采用独家SigOFIT™技术，测试之前选择适合被测信号大小的衰减器，使得能够满量程测试从±0.01V至±6250V的差模信号，在适应大范围测试的同时提高测试精度(达到1%)，降低底噪，将信噪比提高。

 麦科信MOIP系列光隔离探头，最高可达1GHz的带宽，其最小底噪可以达到0.45mVrms以内。在1GHz频段，CMRR依然高达100dB以上。因此，使用光隔离探头测量上管Vgs就无需再考虑共模干扰的影响，完美解决了高压差分探头CMRR不足的问题。

此外，差分探头由于引线长(一般在20cm左右)，这两根输入线可以看作是一个天线，会接收外界的磁场干扰，由于氮化镓的开关速度极快，其产生的磁场穿过高压差分探头输入端时就会导致震荡，有时候这个震荡超过了一定极限，就会引起氮化镓器件瞬间烧毁炸管。而光隔离探头采用MCX或MMCX连接，引线极短，几乎没有天线效应，寄生电容在几pF以内，断绝了测试导致的寄生产生的安全隐患。
