高频交直流电流探头交直流电流探头

最大带宽：10MHz
最大测量电流：300Arms, 500Apk
典型精度：1%
钳口直径：20mm
接口：标准BNC接口

sales@micsig.com

天猫购买

产品概述
技术文档

产品概述
参数表
技术文档

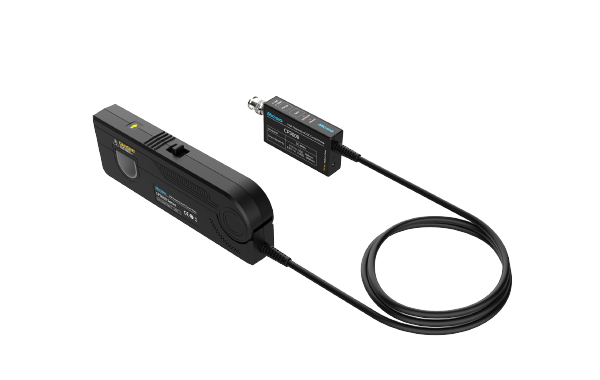

产品概述

麦科信 (Micsig) 高频交直流电流探头 CP 系列，核心性能突出：带宽高达 10MHz，最大连续电流 300Arms，搭配 1% 的高精度与 10mA 的高分辨率，能精准捕获电流波形并提供高精度测量结果；同时采用双量程设计，覆盖小信号精密检测与大电流瞬态分析，助力工程师优化产品设计。使用便利与兼容性表现优异：钳口直径20mm，钳口设计简单易用，消磁和自动调零可一键完成，内置过流报警设计，提醒量程切换；采用标准 BNC 接口，兼容所有品牌示波器；适配新能源、工业电子等多场景测试需求。

优秀的设计

一键自动调零+消磁，操作简单高效，测量更快捷精准。

过流报警设计，提醒量程切换，确保测试安全。

采用标准BNC接口设计，适用所有品牌示波器。

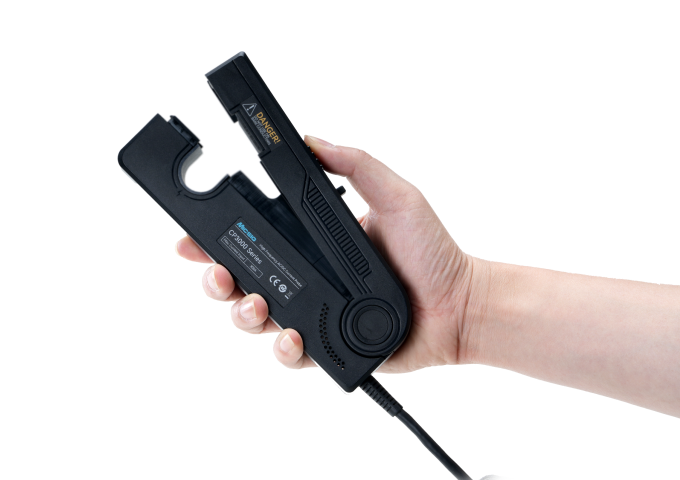

轻松驾驭大电流测量

支持测量最大300Arms大电流，精准捕捉交流信号。

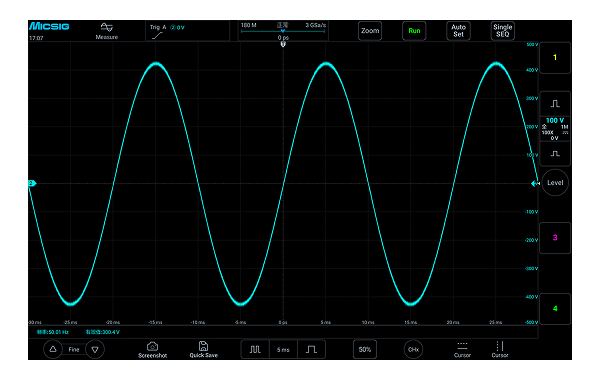

（图为CP3008测量300Arms大电流信号结果

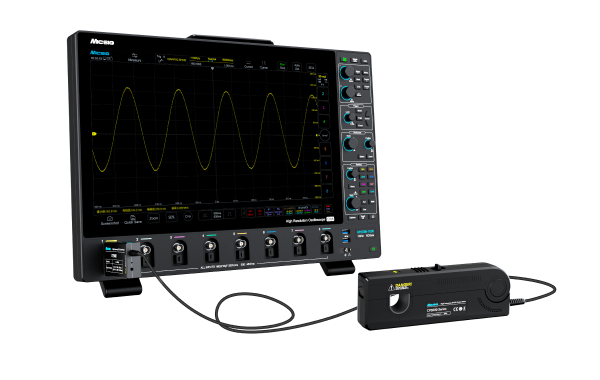

应用领域

新能源汽车设计、开关电源设计、电工实验、、半导体器件设计、航空电子设计、逆变器 / 变压器设计、电子镇流器设计、工控/ 消费电子设计、发动机驱动装置设计、电力电子和电力传动实验设计

型号	CP3008	CP3005	CP1510
带宽	DC~8MHz	DC~5MHz	DC~10MHz
上升时间	≤ 53ns	≤ 70ns	≤ 46ns
量程	50Arms（50A） 300Arms（300A）	50Arms（50A） 300Arms（300A）	30Arms（30A） 150Arms（150A）
最大测量电流	300Arms，500Apk	300Arms，500Apk	150Arms，300Apk
精度 (DC，45-66Hz 最大连续电流 )	±1% ±10mA（50A) ±1% ±100mA（300A）	±1% ±10mA（50A) ±1% ±100mA（300A）	±1% ±10mA（30A) ±1% ±100mA（150A）
分辨率	10mA（50A) 100mA（300A）	10mA（50A) 100mA（300A）	10mA（30A) 100mA（150A）
噪声	<1.5mArms（50A） <12mArms（300A）	<1.5mArms（50A） <12mArms（300A）	<1.5mArms（30A） <10mArms（150A）
输出灵敏度	1V / 10A（50A，10X ) 1V / 100A（300A，100X）	1V / 10A（50A，10X ) 1V / 100A（300A，100X）	1V / 10A（30A，10X ) 1V / 100A（150A，100X）
过流报警值	≥ 50Apk（50A） ≥ 300Apk（300A）	≥ 50Apk（50A） ≥ 300Apk（300A）	≥ 30Apk（30A） ≥ 150Apk（150A）
钳口直径	20mm	20mm	20mm
供电方式	DC 12V适配器
示波器端接口	通用标准BNC接口，可搭配所有品牌示波器使用
