高频交直流电流探头 交直流电流探头
最大带宽：100MHz
最大测量电流：30Arms, 50Apk
典型精度：1%
钳口直径：5mm
接口：标准BNC接口
-
产品概述
-
参数表
-
技术文档

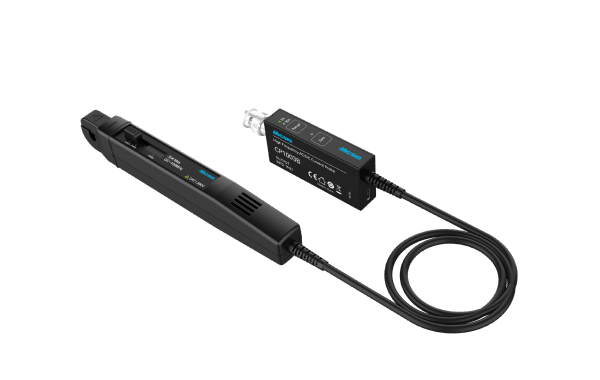

产品概述

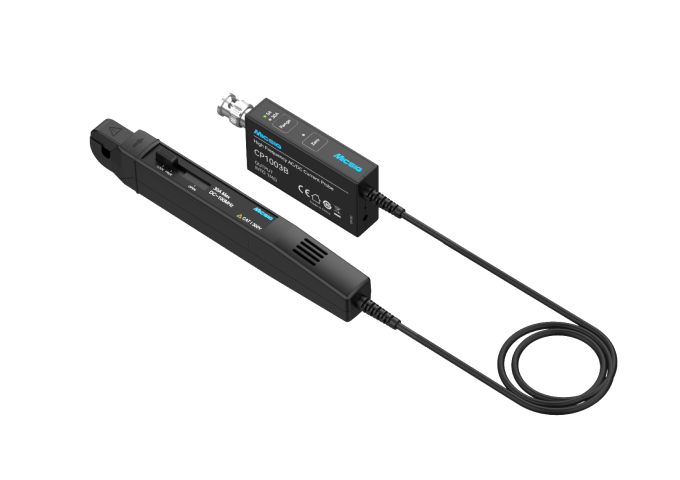

麦科信 (Micsig) 高频交直流电流探头 CP 系列，核心性能突出：带宽高达 100MHz，最大连续电流 30Arms，搭配 1% 的高精度与 1mA 的高分辨率，能精准捕获电流波形并提供高精度测量结果；同时采用双量程设计，覆盖小信号精密检测与大电流瞬态分析，助力工程师优化产品设计。使用便利与兼容性表现优异：钳口直径5mm，钳口设计简单易用，消磁和自动调零可一键完成，内置过流报警设计，提醒量程切换；采用标准 BNC 接口，兼容所有品牌示波器；适配新能源、工业电子等多场景测试需求。
优秀的设计
一键自动调零+消磁，操作简单高效，测量更快捷精准。
过流报警设计，提醒量程切换，确保测试安全。
采用标准BNC接口设计，适用所有品牌示波器。

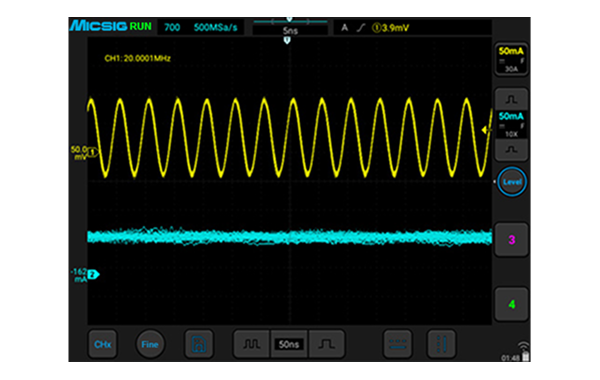

测量高频电流信号
高频交直流电流探头对于测量20M以上的信号依然游刃有余。
(CH1 黄色波形：CP1003B 测量数据）
而低频交直流电流探头测量同一该信号时信号已经完全失真。
(CH2蓝色波形）

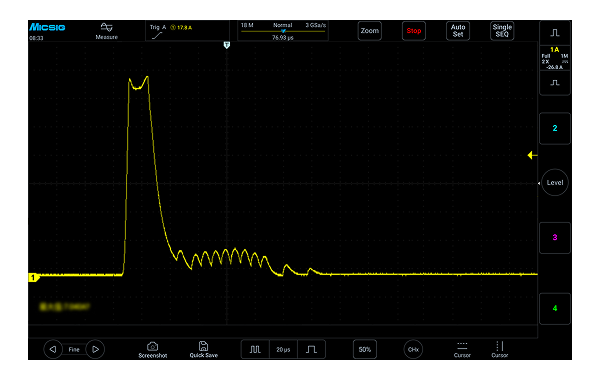

观测浪涌电流
能精准捕捉电源适配器启动时的浪涌电流波形（CP503B测量结果）。
应用领域
新能源汽车设计、开关电源设计、电工实验、、半导体器件设计、航空电子设计、逆变器 / 变压器设计、电子镇流器设计、工控/ 消费电子设计、发动机驱动装置设计、电力电子和电力传动实验设计
型号 | CP1003B | CP503B |
|---|---|---|
带宽 | DC~100MHz | DC~50MHz |
上升时间 | ≤ 3.5ns | ≤ 7ns |
量程 | 5Arms（5A） | 5Arms（5A） |
最大测量电流 | 30Arms，50Apk | 30Arms，50Apk |
精度 (DC，45-66Hz 最大连续电流 ) | ±1% ±1mA（5A) | ±1% ±1mA（5A) |
分辨率 | 1mA（5A) | 1mA（5A) |
噪声 | <4mApp（5A） | <4mApp（5A） |
输出灵敏度 | 1V / 1A（5A，1X ) 1V / 10A（30A，10X ） | 1V / 1A（5A，1X ) 1V / 10A（30A，10X ） |
过流报警值 | ≥ 7Apk（5A） | ≥ 7Apk（5A） |
钳口直径 | 5mm | 5mm |
供电方式 | DC 12V适配器 | |
示波器端接口 | 通用标准BNC接口，可搭配所有品牌示波器使用 | |

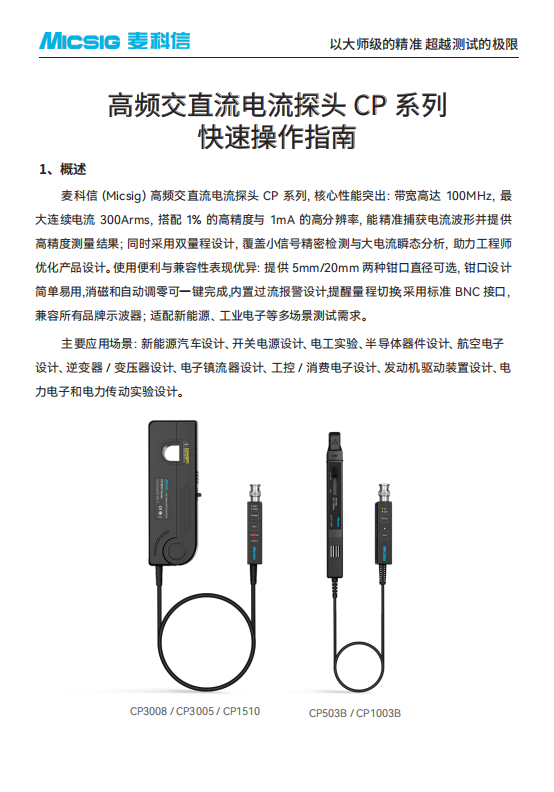

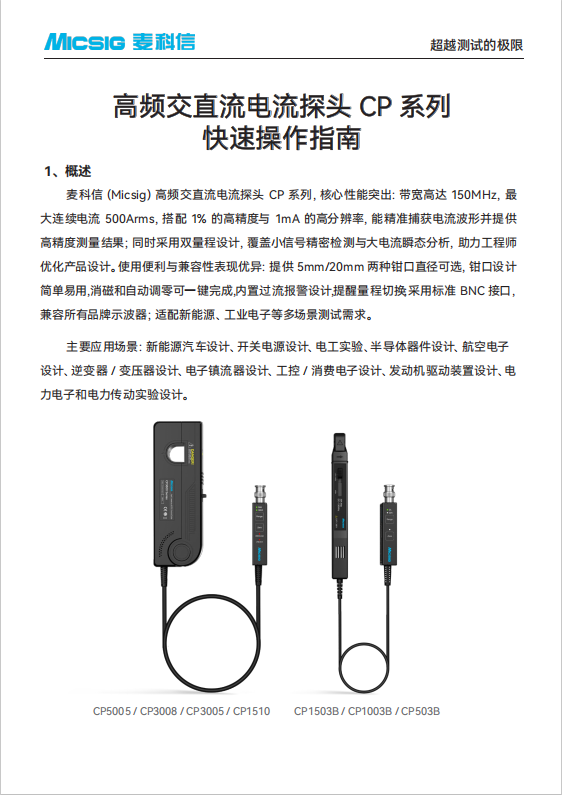

快速操作指南-高频交直流电流探头CP系列
文件大小： 500.77 KB
更新时间： 2026-08-04

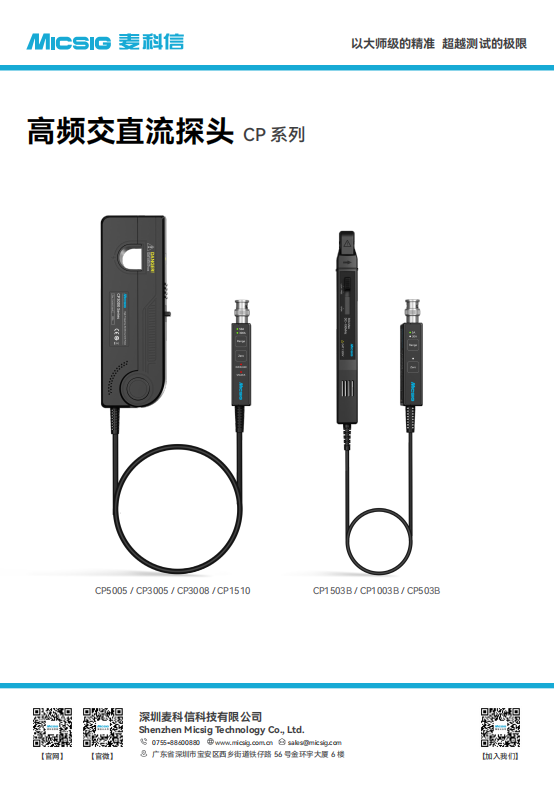

产品简介-高频交直流电流探头CP系列
文件大小： 920.49 KB
更新时间： 2026-08-04

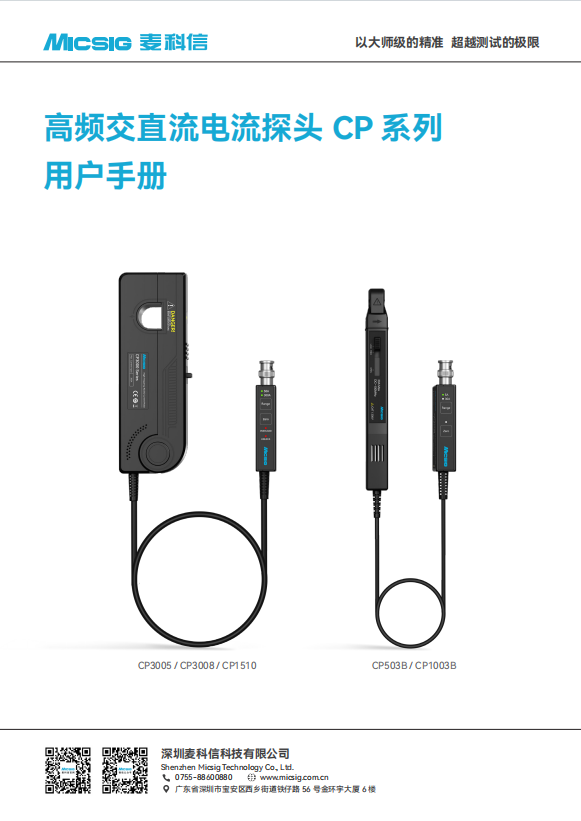

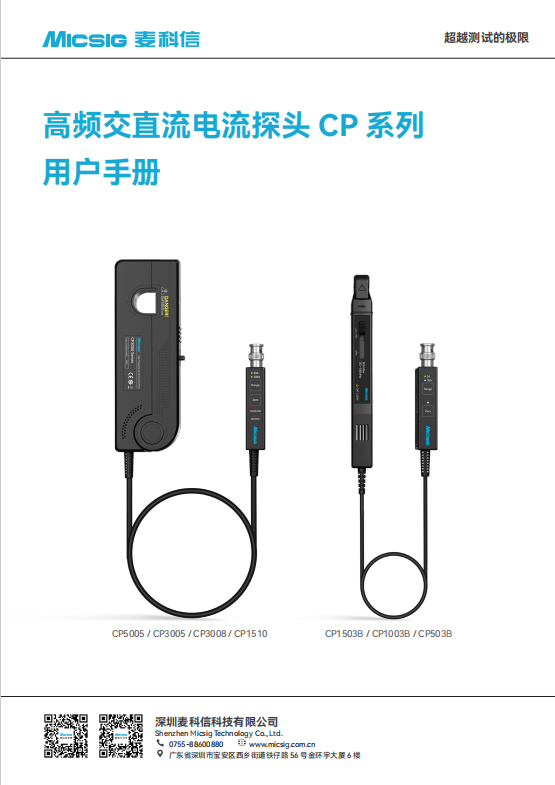

用户手册-高频交直流电探头CP系列
