一文读懂 MO3 系列高分辨率模块化示波器

在电力电子、工业控制、通信研发和自动化测试中，工程师面对的往往不只是高速信号，还包括微弱纹波、偶发毛刺、多路时序关系和长时间运行中的异常状态。

麦科信 MO3 系列高分辨率模块化示波器，将 12 位高分辨率采集、深存储、多机同步、协议解码和自动化集成能力整合进仅 30 mm 高的紧凑机身。它既可作为实验室中的精密测量设备，也可灵活部署于机架和自动化测试系统中。

一、 核心参数

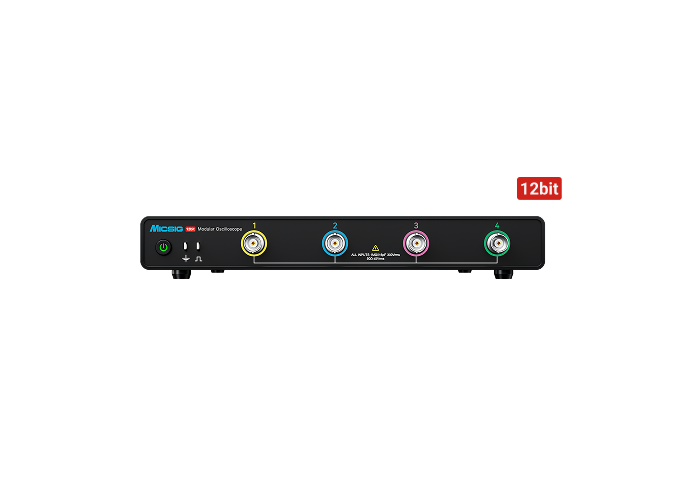

图 1  MO3 系列正面视图（12 bit 标识）

全系列示波器均支持HDMI直连、LAN、USB 3.0/2.0、USB Type-C、Trigger In/Out、10 MHz时钟In/Out及SCPI指令控制，并内置多种串行总线解码功能。

Pro型号在此基础上进一步升级，额外配备SFP＋高速光口，专属SDK软件包并开放API函数供二次开发，为高速数据传输和系统集成提供更强大的支持。

二、 产品核心优势

12 位高分辨率，看清微弱变化

电源纹波、控制信号、小幅度扰动和传感器输出，往往容易被量化误差与噪声掩盖。MO3 系列采用 12 位高分辨率 ADC，量化等级由传统 8 位示波器的 256 级提升至 4096 级，能够分辨更细微的电压变化。

结合 ≤85 μVrms 底噪和 ≤1.0% 直流增益精度，MO3 系列适合用于观察微弱纹波、低幅度异常信号及高速波形中的局部细节。

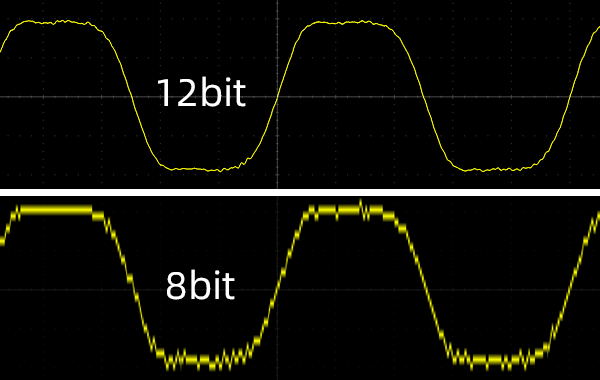

图 2  12 bit 与 8 bit 波形还原效果对比

360 Mpts 深存储，长时间记录不丢细节

长时间采集复杂信号时，存储深度直接决定了波形展开后的细节保留能力。MO3 系列最高支持 360 Mpts 存储深度，可兼顾大时基下的长时间记录与局部细节分析。

标配分段存储功能，最多支持 10000 个分段。对于偶发毛刺、上电异常、通信丢帧等难以复现的问题，工程师可将多个触发事件分别保存，并通过融合显示或逐段查看快速定位异常。

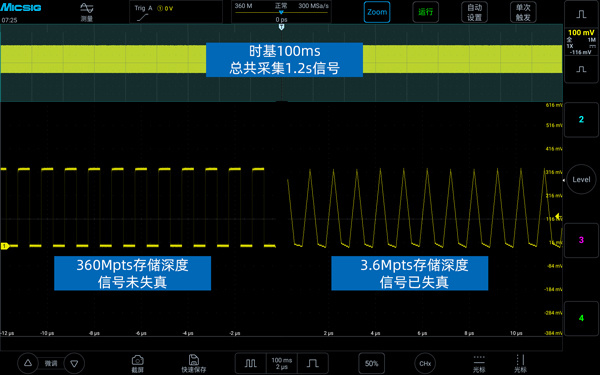

图 3  360 Mpts 与 3.6 Mpts 存储深度对比（总采集时长 1.2 s）

30 mm 薄型设计，适应桌面与机架环境

MO3 系列机身高度仅 30 mm，便于放置于实验台，也适合集成至空间有限的测试机架。对于需要部署多台仪器的系统，紧凑设计有助于减少设备占用空间。

产品支持机架式安装和多机同步，可构建矩阵式测试环境，满足复杂设备和自动化测试系统的扩展需求。

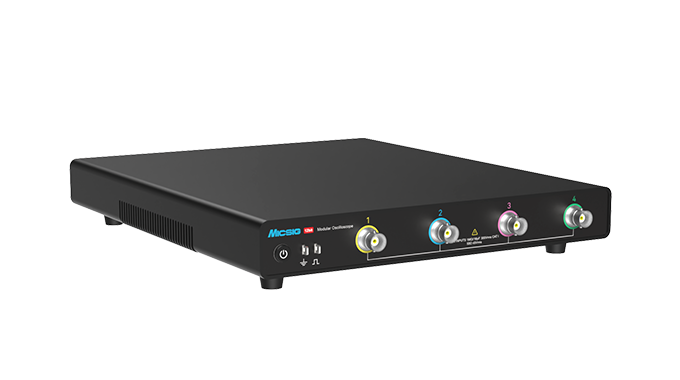

图 4  MO3 系列外观

多机并联，最多扩展至 128路同步采集

MO3 系列提供 4 个模拟通道，并支持 Trigger In/Out 和 10 MHz 时钟 In/Out。通过 MOS4 同步器，多台 MO3 可实现最多 128 路数据同步触发和同步采集。

对于需要同步观察多个功率节点、控制信号、反馈信号或通信链路的测试任务，并联方案可按实际通道数量灵活扩展。

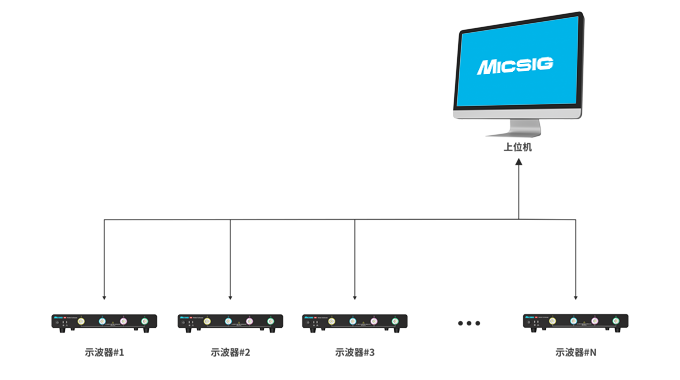

图 5  一台上位机同时控制多台 MO3（#1 ~ #N）的分布式扩展

HDMI 直连与远程控制，兼顾现场调试和系统集成

MO3 系列支持 HDMI 1.4 直连显示器，最高支持 1920 × 1200 分辨率。通过 USB Host 连接鼠标后，无需安装额外软件即可直接操作示波器，适合实验室调试、现场维护、教学演示和多人协作。

同时，MO3 支持 PC 上位机软件、手机 App、SCPI 指令，PRO版支持 API 函数调用，便于集成至自动化测试、远程数据采集及定制化测试流程。

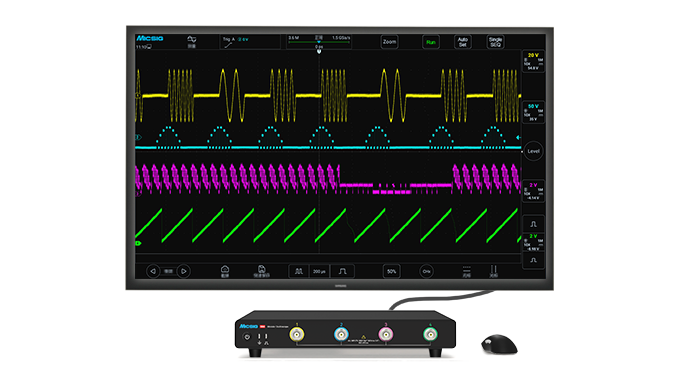

图 6  HDMI 直连大屏显示波形

解码、分析与数据保存一体化

MO3 系列支持 RS-232/422/485/UART、CAN、CAN FD、LIN、SPI、I²C、ARINC429、1553B 等串行总线解码，并支持边沿、脉宽、逻辑、N 边沿、欠幅、斜率、超时、视频和串行触发。

设备还提供数学运算、FFT 快速傅里叶变换、高低通数字滤波和测量统计功能，支持对最多 10000 次样本进行统计分析。波形和结果可保存为 BIN、CSV、WAV、图片或视频，方便测试记录、故障复现和离线分析。

三、 典型应用场景

电源与功率电子测试

在开关电源、DC-DC 变换器、逆变器和电机驱动测试中，工程师通常需要同时观察开关节点、PWM、驱动、反馈和输出纹波等信号。

MO3 的 12 位分辨率和低底噪有助于观察微小纹波与控制变化；500 MHz 带宽、3 GSa/s 采样率及 FFT 分析功能，则可用于分析开关瞬态、振铃、噪声频谱和周期性干扰。

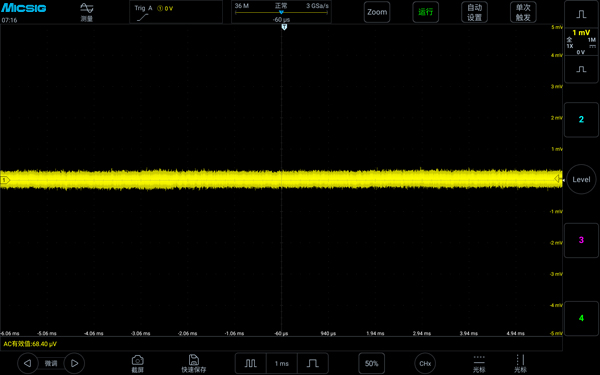

图 7  极低基底噪声实测（μV 级平坦基线）

启动瞬态与偶发异常捕获

电源启动失败、偶发毛刺、继电器动作、通信丢帧等问题，通常只在特定条件下短暂出现。MO3 的深存储和分段存储功能可用于记录长时间运行过程中的多个触发事件。

通过设置欠幅、脉宽、斜率或串行触发条件，工程师可以更有针对性地捕获异常波形，并结合融合显示与逐段查看功能定位问题发生时刻。

多相系统与复杂设备同步验证

在多相电源、功率模块、电机驱动和工业自动化设备中，单个节点的波形通常不足以说明系统状态。MO3 支持 4 通道同步采集，并可通过 MOS4 同步器扩展至最多 128 路同步采集。

该能力适用于多相电源时序分析、功率模块多节点验证、传感器与执行机构联调，以及多板卡系统的同步故障定位。

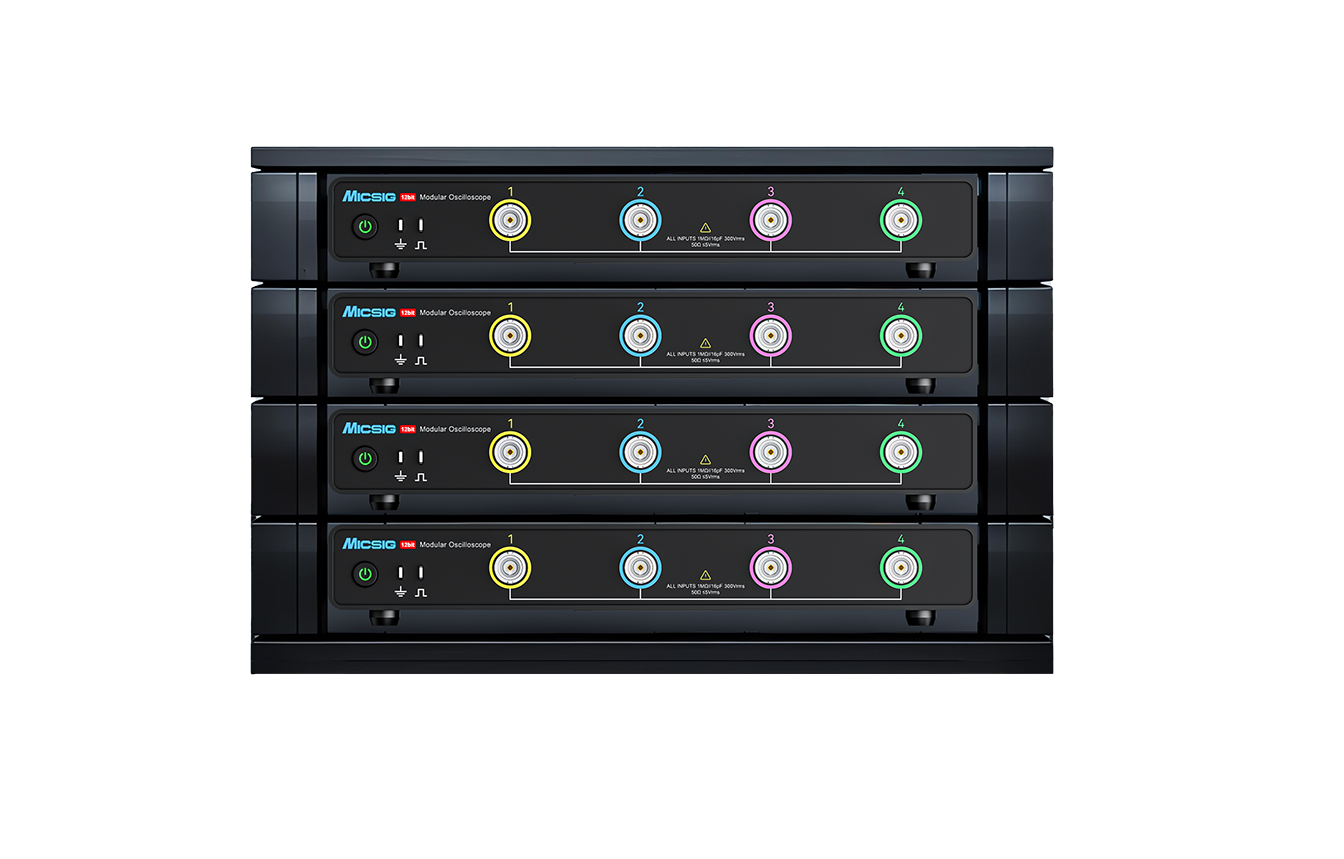

图 8  多台 MO3 垂直堆叠，适合构建矩阵式测试环境

嵌入式系统与总线调试

针对工业控制、嵌入式设备和通信模块，工程师需要同时判断物理层波形、时序关系和协议数据内容。

MO3 的串行触发和总线解码能力，可用于 CAN、CAN FD、LIN、SPI、I²C、UART、ARINC429、1553B 等信号的调试与异常定位。解码数据支持 TXT 显示和 CSV 导出，便于建立测试记录并开展后续分析。

自动化测试与系统集成

MO3 支持 SCPI 协议、上位机控制、LAN、USB、Trigger In/Out 和 10 MHz 时钟同步，Pro版还提供开放的 API 函数库，方便用户进行上位机二次开发和深度系统集成，可作为自动化测试系统中的波形采集节点。

Pro 型号提供 SFP+ 高速光口和测试系统集成软件包，适合对高速数据流传输、多设备协同和测试系统开发有更高要求的应用。

四、 型号选择建议

总结

麦科信 MO3 系列高分辨率模块化示波器，不只是将带宽、采样率和存储深度集中在一台仪器中，更通过 12 位高分辨率、低底噪、深存储、分段采集、多机同步和系统集成能力，面向复杂测试任务提供完整支持。

从电源纹波与开关瞬态分析，到偶发异常捕获、多通道时序验证、总线调试和自动化测试系统建设，MO3 系列帮助工程师更清楚地观察波形，更高效地定位问题。

麦科信 MO3 系列，以高分辨率看清细节，以模块化拓展测试边界。
