功率器件电流测量"三驾马车" 罗氏线圈 vs 同轴分流器 vs 高频电流探头
发布时间：2026-09-01
SiC/GaN 时代开关速度更快、电流更大、母线电压更高，电流测量不准确将直接动摇双脉冲测试、损耗评估与可靠性验证的结论。本文对比三种主流电流测量手段的技术特性与适用边界，给出可落地的选型路径。
引言：电流测量为何成为功率器件测试的瓶颈
双脉冲测试中开关损耗测量值比手册标称高出 30% 且换设备结果不同；短路测试中千安级电流导致探头磁饱和、波形削顶；SiC 半桥下管测量时普通探头接入高压浮地回路即面临短路风险——这些问题往往不在被测器件，而在电流测量链路本身。
功率器件开关速度已进入纳秒级、电流达千安级、母线电压处于 800V–1700V，主流电流测量手段可归纳为三类：罗氏线圈（di/dt 感应 + 积分，无磁饱和）、同轴分流器（I=V/R 精密采样，精度基准）、高频交直流电流探头（霍尔 + 互感器合成，钳式便捷）。本文按"原理 → 优势 → 局限 → 场景"逐一分析，并给出选型路径。
01 罗氏线圈：大电流瞬态测量的首选方案

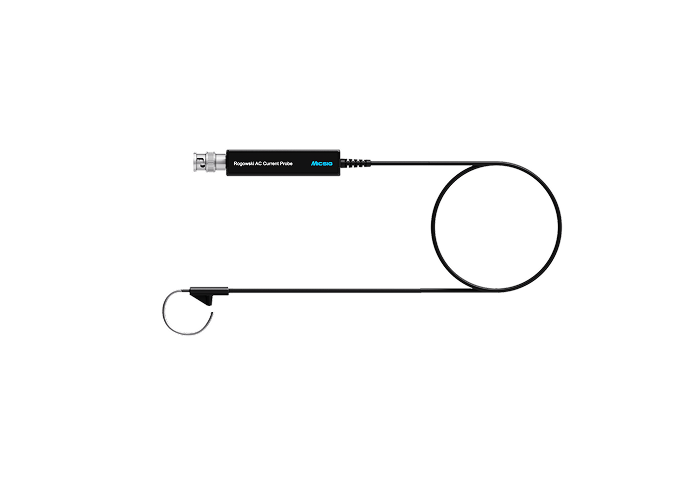

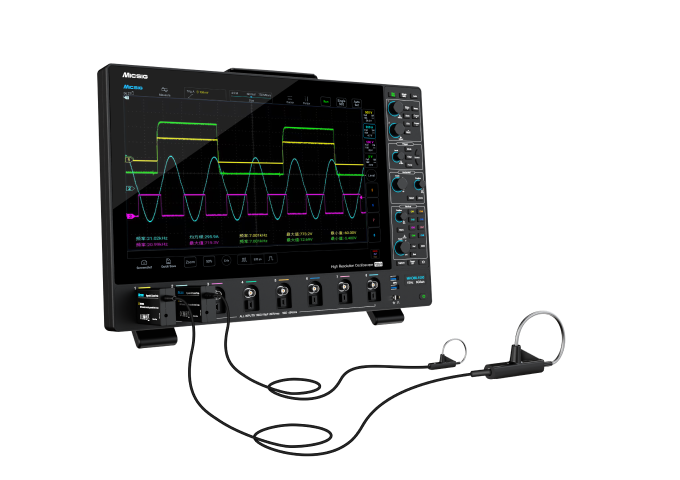

麦科信 RCP 系列罗氏线圈电流探头
原理：无铁芯空心线圈环绕被测导体，感应 di/dt 信号并经积分器还原电流。无磁芯结构天然无磁饱和，且无插入损耗。
核心优势 | 主要局限 |
无磁饱和，可测千安级短路/浪涌电流，SCWT 首选 | 不支持直流，低频下限约 10Hz，存在 droop |
天然电气隔离，适用于高压浮地场景 | 精度 1%~3%，受导体偏心影响 |
柔性结构可环绕母排/粗电缆，不改变被测回路 | 积分器温漂与相位误差需校准 |
典型场景：短路耐受 SCWT、雷击浪涌、大电流瞬态、高压浮地电流
小结：千安级大电流瞬态测量，罗氏线圈为首选。
02 同轴分流器：实验室精密测量的基准方案
原理：低感精密采样电阻，电流流过产生压降，按 I=V/R 还原。同轴结构将杂散电感降至亚纳亨量级，高频特性优异。
核心优势 | 关键短板 |
精度 0.1%~1%，开关损耗/效率标定的行业基准 | 必须串入回路，大电流下发热、改变电路特性，引入额外的杂感 |
频响平坦、相位特性优异，功率积分误差小 | 浮地风险高，直接连接示波器形成地环路 |
支持直流，动态 Rds(on) 等精密测量依赖 | 需配套光隔离探头，否则有损坏设备风险 |
典型场景：双脉冲开关损耗、动态 Rds(on)、效率/功率标定
小结：以精度为首要目标时选用分流器，且必须配套隔离测量方案。
03 高频交直流电流探头：现场调试的通用方案

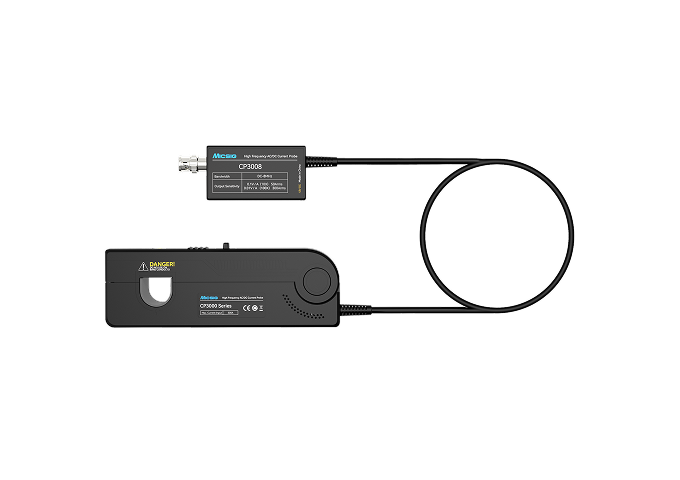

麦科信 CP3008 高频交直流电流探头
原理：霍尔单元测直流及低频分量，互感器测高频交流分量，两路合成宽带交直流波形。工程现场应用最广。
核心优势 | 主要局限 |
交直流全频段覆盖（DC~数 MHz），即夹即测 | 常规型号（如CP3008）带宽约8MHz，若需完整还原SiC纳秒级边沿等更高频信号，可选用更高带宽型号，如 CP1510 (10MHz)，或专业级高频型号 CP503B (50MHz) / CP1003B (100MHz)。 |
钳式非侵入，不改变回路阻抗，测试效率高 | 存在磁饱和风险，超量程波形削顶 |
电气隔离安全，一键消磁/自动调零辅助 | 精度 1%~3%，精密损耗测量不及分流器 |
典型场景：电机驱动、开关电源、逆变器、充电桩现场、通用调试
小结：兼顾便捷、安全与一般精度的通用测量，高频电流探头为宜。
04 三驾马车横评：关键参数对比
维度 | 罗氏线圈 | 同轴分流器 | 高频交直流电流探头 |
测量原理 | di/dt 感应 + 积分 | I = V / R | 霍尔 + 互感器合成 |
带宽 | 2Hz ~ 30MHz | DC ~ 数百 MHz 至 2GHz | DC ~ 10MHz 至 100MHz |
直流测量 | 不支持 | 支持 | 支持 |
精度 | 1%~3% | 0.1%~1%（基准） | 1% |
电气隔离 | 天然隔离 | 无，浮地风险高 | 天然隔离 |
串入回路 | 否（环绕） | 是（串联） | 否（钳式） |
大电流饱和 | 无饱和 | 无饱和，但发热 | 有饱和风险 |
相位特性 | 中等，需校准 | 优异 | 中等 |
便捷性 | 需环绕 + 积分器 | 需接入 + 隔离方案 | 钳式即测 |
典型场景 | 短路/浪涌/瞬态 | 双脉冲/动态 Rds(on) | 电机/电源/现场 |
核心结论：三者无绝对优劣，只存在与需求的匹配。精度、隔离、带宽与便捷性难以兼得。
05 选型决策：六类典型场景的推荐方案
1. 短路耐受 SCWT、雷击浪涌等千安级瞬态：罗氏线圈：无磁饱和是关键指标，电流探头会饱和削顶甚至损坏。
2. 双脉冲、开关损耗、动态 Rds(on) 精密测量：同轴分流器 + 光隔离探头；若重效率可退而用罗氏线圈 + 相位校准。
3. 电机相电流、电源母线、充电桩现场调试：高频交直流电流探头：大电流选大钳口（≥20mm），高频场合选高带宽型号。
4. 被测回路为高压浮地（如 SiC 半桥下管）：优先罗氏线圈（天然隔离）；用分流器必须配光隔离探头，避免地环路。
5. 小电流细节测量（待机功耗、控制电路）：低量程电流探头 + 12-bit 示波器，方可呈现 mA 级细节。
6. 波形正常但需校验测量链路：执行 de-skew 对齐与带宽匹配：探头延迟典型 40ns，未对齐时损耗积分误差可达两位数百分比；采样率建议不低于带宽 4 倍。
易被忽略的"第四驾马车"是测量链路本身：探头延迟、示波器带宽、垂直分辨率（8-bit 与 12-bit）、存储深度——带宽不足丢失高频能量（损耗偏小），相位未对齐引入积分误差（损耗偏大），这正是"更换测量设备即得到不同结果"的根源。

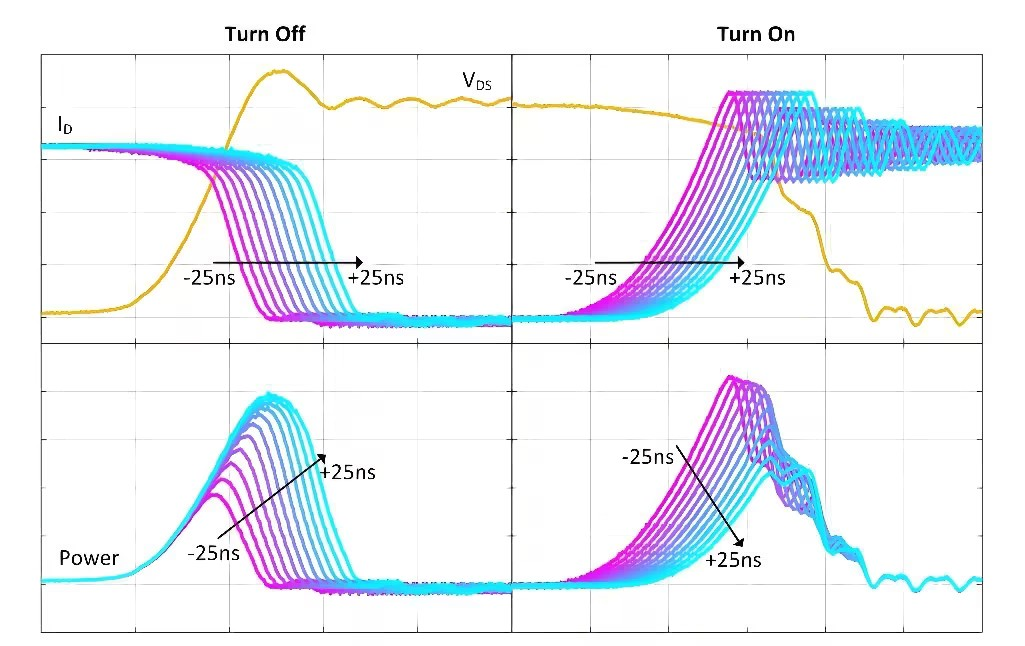

上：V_DS（黄）与 I_D（紫/青）波形在不同延时偏差下的叠加；下：对应的瞬时功率 P=V_DS×I_D，±25ns 偏差即可让 Eon/Eoff 出现显著差异。
06 麦科信方案：覆盖三驾马车的电流测量组合
罗氏线圈：RCP 系列柔性电流探头（AC）
型号 | 带宽 | 量程 | 精度 | 特性 |
RCP300XS | 10Hz ~ 30MHz | 300Apk | ±2% | 电流变化率 20kA/µs，线圈截面 1.6mm |
RCP600XS | 8Hz ~ 30MHz | 600Apk | ±2% | 电流变化率 40kA/µs，短路测试首选 |
RCP 系列为交流电流专用（不支持直流），覆盖短路测试、浪涌、高压浮地场景；XS 系列线圈截面直径仅 1.6mm，可环绕 25mm 内径导体，周长与线长支持定制。
注：RCP 系列包含 XS、S、M、L 等多个子系列，覆盖峰值电流 60Apk 至 12000Apk，带宽最高达 30MHz。以上仅列出 XS 系列中两款典型型号，完整选型信息请查阅麦科信官网或索取产品手册。
高频交直流电流探头：CP 系列
型号 | 带宽 | 量程 | 精度 | 特性 |
CP1510 | DC ~ 10MHz | 30A / 150A 150Arms / 300Apk | ±1% | 20mm 钳口，上升时间 ≤46ns，大电流型号中高频响应最快 |
CP3008 | DC ~ 8MHz | 50A / 300A 双量程 300Arms / 500Apk | ±1% | 20mm 钳口，50A量程分辨率10mA，300A量程分辨率100mA |
CP3005 | DC ~ 5MHz | 50A / 300A 双量程 300Arms / 500Apk | ±1% | 与 CP3008 同量程，性价比方案 |
CP 高频系列中的大电流型号全系标配：20mm 大钳口（CP3008/3005/1510）、±1% 精度、过载与钳口状态指示灯、兼容所有品牌示波器的标准 BNC 接口。
注：CP 系列另有 CP503B（DC~50MHz，5A/30A，5mm 钳口） 和 CP1003B（DC~100MHz，5A/30A，5mm 钳口），适用于小电流高频测试场景
同轴分流器方案的隔离配套：MOIP 光隔离探头

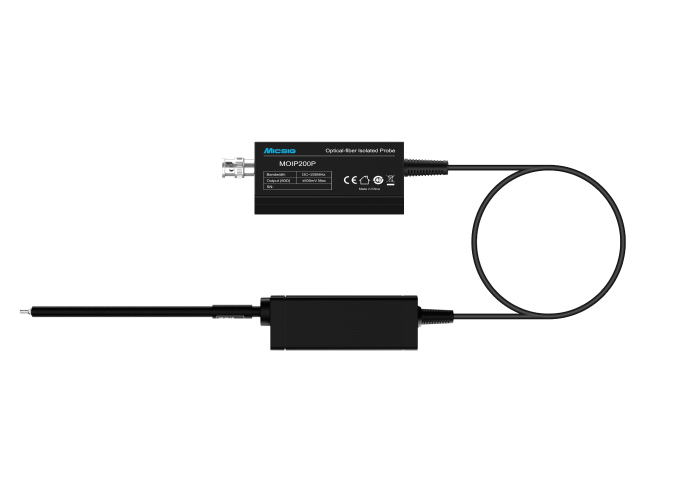

麦科信 MOIP 光隔离探头
同轴分流器精度虽高，但浮地与共模干扰限制了应用。麦科信第三代 SigOFIT 光隔离探头 MOIP 系列（激光供电，带宽 200MHz–1.2GHz、共模电压 85kVpk）在 DC 时共模抑制比高达 180dB，使分流器在高压开关节点附近仍能安全准确测压——这是"分流器 + 光隔离探头"解决浮地问题的核心环节。
测量链路基础平台：MHO6 系高分辨率示波器

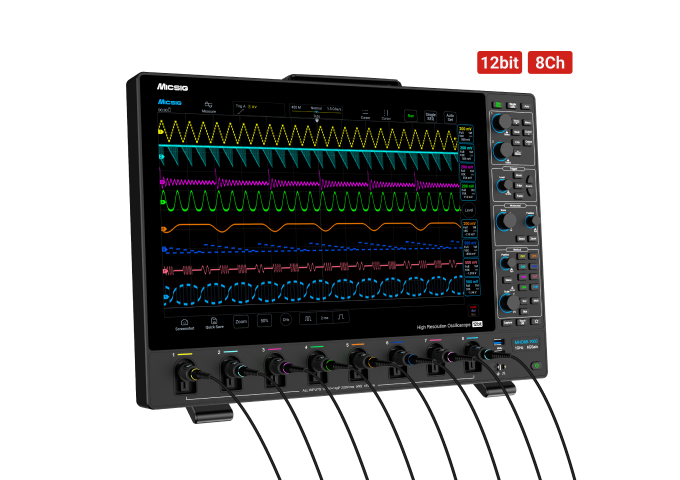

麦科信 MHO6 系高分辨率示波器
12-bit 垂直分辨率 + 1GHz 带宽 + 6GSa/s 采样率 + 1800Mpts 存储深度 + 8 通道同步：12-bit 呈现 mA 级小电流细节，8 通道支持多相电流与多路栅极驱动同步测量，1800Mpts 长存储保证高频波形长时间记录不丢细节。
推荐配置速查
测试需求 | 推荐组合 |
短路耐受 SCWT | RCP600（无饱和大电流）+ MHO6 系 |
双脉冲开关损耗 | 分流器 + MOIP 光隔离探头（或 RCP + 相位校准） |
动态 Rds(on) | 分流器 + MOIP 光隔离探头 + 12-bit 示波器 |
电机/逆变器/充电桩 | CP3008（大钳口）+ MHO6 系 |
SiC/GaN 高压浮地 | RCP 罗氏线圈（隔离）或 分流器 + MOIP |
待机功耗小电流 | CP3008 低量程（10mA 分辨率）+ 12-bit 示波器 |
结论
千安级大电流瞬态 → 罗氏线圈；精密损耗与效率测量 → 同轴分流器 + 光隔离探头；兼顾便捷与安全的通用测量 → 高频交直流电流探头。
三种手段互补组合——麦科信 RCP + CP + MOIP + MHO6，构成功率器件电流测量的完整解决方案。
