新品发布 | 麦科信电流探头 CP5005、CP1503B ：大电流与高带宽双星登场

麦科信（Micsig）正式发布两款高频交直流电流探头：面向大电流测量的 CP5005 与面向小电流快边沿测量的 CP1503B。前者以系列最大电流量程成为 CP 系列量程之最，后者以系列最高带宽刷新 CP 系列纪录，两者分别覆盖功率器件测试中「测得大」与「测得快」两大需求，与麦科信高分辨率示波器组合，构成从 1 mA 到 500 Arms 的完整电流测量方案。

一、CP5005：500 A 大电流高频交直流电流探头

CP5005 面向新能源汽车电驱、逆变器、工业电源等大电流测量场景，采用 20 mm 大钳口设计，双量程覆盖 75 A 与 500 A，最大输入电流达 500 Arms、750 Apk，可同时满足小信号精细观测与大电流瞬态分析需求。

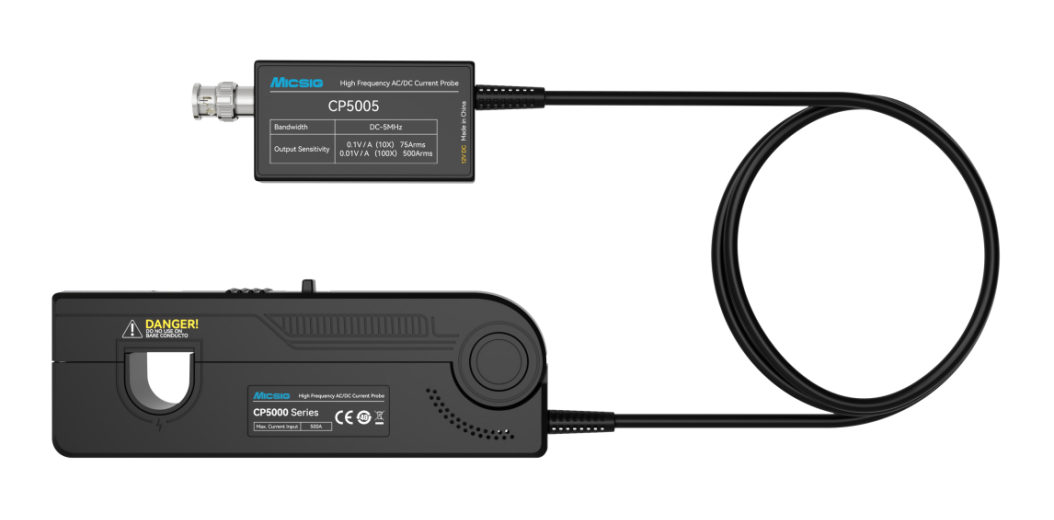

CP5005 高频交直流电流探头

核心优势：

• 最大输入电流 500 Arms、750 Apk，为 CP 系列测量电流最大的型号，位居系列之首；20 mm 大钳口无需断开被测电路即可钳测母线与相线；

• 双量程设计：75 A（1V/10A，10X）与 500 A（1V/100A，100X），小信号与大电流一台覆盖；

• 带宽 5 MHz，上升时间 ≤70 ns，开关瞬态清晰可见；

• 直流精度 ±1%（DC 及 45-66 Hz），最小可测电流 10 mA，底噪低至 <2.2 mArms（75 A 档）；

• 一键消磁/自动调零，过载指示灯与最大 500 Apk 过流报警双重保护；

• 标准 BNC 接口，兼容所有品牌示波器。

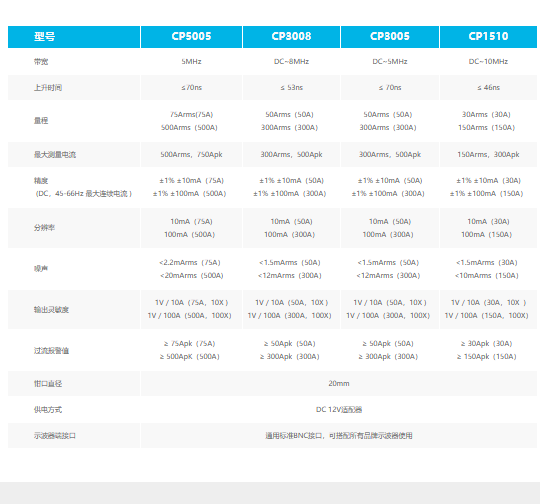

CP5005 与 CP 系列大电流型号共同参数表：

二、CP1503B：150 MHz 高带宽小电流探头，CP 系列性能新标杆

CP1503B 是 CP 系列小电流家族中带宽最高的型号，带宽提升至 DC~150 MHz，上升时间仅 ≤2.67 ns，专为 GaN、SiC 器件栅极驱动电流、高频纹波与快速瞬态电流测量打造。

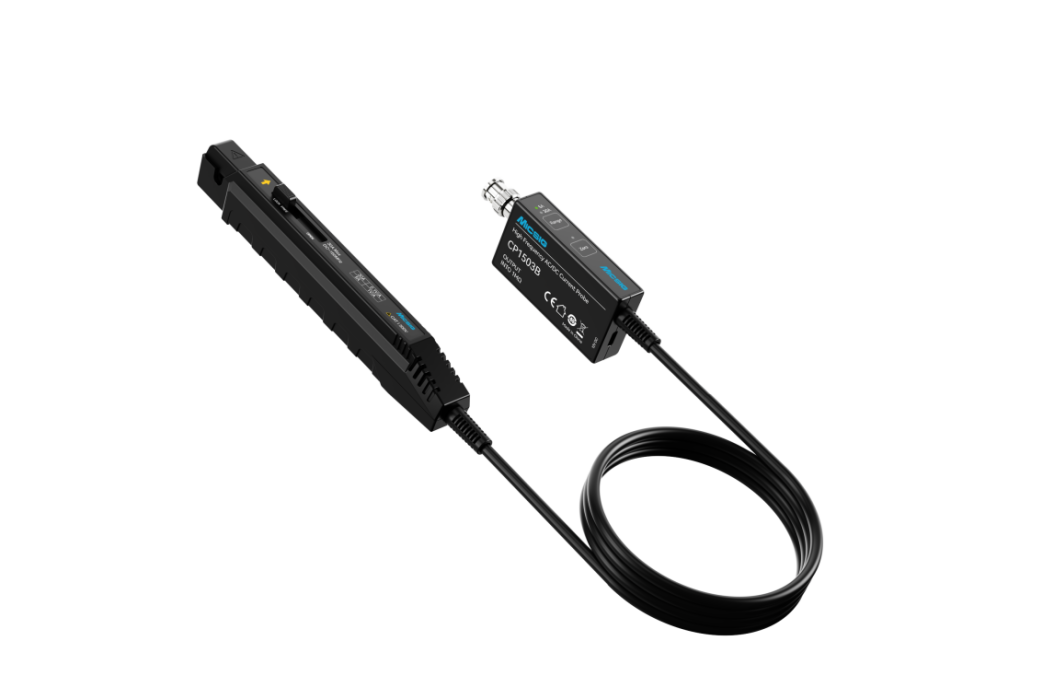

CP1503B 高频交直流电流探头

核心优势：

• 带宽 DC~150 MHz，刷新 CP 系列带宽纪录，为小电流家族带宽最高型号，上升时间 ≤2.67 ns，快边沿无所遁形；

• 双量程设计：5 A（1V/1A，1X）与 30 A（1V/10A，10X），最大输入 30 Arms、50 Apk；

• 直流精度 ±1%，分辨率高达 1 mA，最小可测电流 1 mA（5 A 档）；

• 底噪低至 ≤400 μArms（5 A 档）／≤120 μArms（30 A 档），为系列中观测 GaN/SiC 栅极驱动电流等快速微弱信号的最佳选择；

• 5 mm 钳口，一键消磁/自动调零，过流报警，标准 BNC 接口兼容所有品牌示波器。

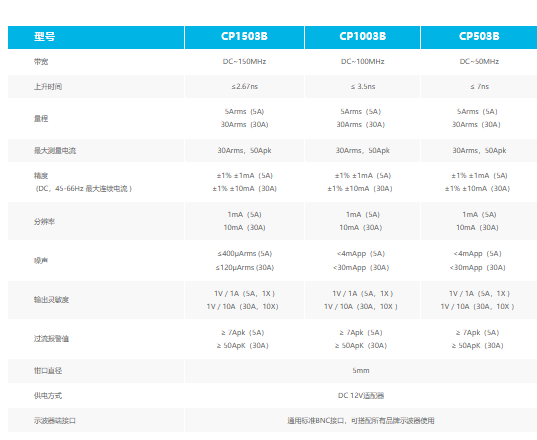

CP1503B 与 CP 系列小电流型号共同参数表：

三、典型应用组合

一套方案覆盖从功率级大电流到栅极驱动小电流的完整电流链路：

• SiC/GaN 双脉冲测试：CP5005 测量器件电流，CP1503B 同步观测栅极驱动电流，与电压探头、MHO6 系高分辨率示波器 12-bit 采样配合，实现电压电流同步捕获，支撑开关损耗精确评估；

• 栅极驱动电流分析：CP1503B 以 150 MHz 带宽同步捕捉栅极驱动电流的快速瞬态，1 mA 分辨率兼顾栅极驱动静态电流观测；

• 母线与相线大电流钳测：在逆变器与电驱系统中，CP5005 大钳口直接钳测，无需断开回路；

• 开关电源与消费电子研发：CP1503B 观测启动浪涌与高频纹波电流，CP5005 覆盖功率级大电流。

四、购买与咨询

关于 CP5005、CP1503B 的更多产品信息与供货安排，欢迎关注麦科信官网 www.micsig.com.cn，或联系 sales@micsig.com 咨询。
