避坑指南 | Vgs 测量五大误区 ——SiC/GaN 时代，把栅极波形测准再谈优化

Vgs 不承载主功率，却是判断功率器件导通状态、开关行为与栅极应力的核心信号之一。开关损耗评估、死区配合、误开通风险、栅极可靠性，这些判断都得有可信的栅极波形做底——要算开关损耗，还得把 Vds、Id 一起看。SiC、GaN 等宽禁带器件把开关过程推进到纳秒级，部分应用里的 dv/dt 能到几十甚至上百 V/ns。工程里相当一部分“测出来的器件问题”，追到最后都被证实是“测量系统的问题”。下面逐一看这五个误区。

五大误区，逐一剖析

误区 1｜用单端探头测浮地栅极

半桥上管的源极并非固定电位，而是随开关节点在 0 V 与母线电压之间往复变化。用单端探头去测，测到的其实是“栅极对大地”，不是我们要的 Vgs；地夹一旦碰到开关节点，高压还会直接灌进示波器。

对策：高侧浮地 Vgs 不能用普通接地型单端探头直接测，得按共模电压、dv/dt 和安全要求选高压差分探头或光隔离探头，地夹严禁接到高压开关节点上。麦科信 SigOFIT™ 光隔离探头 MOIP 系列就是为这类场景准备的：前端在高电位侧完成隔离，可在额定共模电压范围内随被测节点浮动，共模电压范围最高 85kVpk。低侧 Vgs 是另一回事，源极接近功率地时用无源探头或差分探头就行，真正要盯住的是测量回路的杂散电感。

误区 2｜高共模场景只看直流 CMRR

规格书上的直流 CMRR 动辄 180dB，看着挺安心。但 CMRR 是特定频率、特定测试条件下给出的指标，会随频率明显退化，而共模干扰的能量恰恰集中在开关沿的高频段。拿 800V 共模阶跃、5ns 变化时间来估算，对应约 70MHz 的等效频段；假设探头在这个频段的 CMRR 已退化到 60dB，折算出的残差就有 0.8V 左右——和米勒平台附近的电压变化是同一量级，波形上就变成真假难辨的“振铃”。

对策：按开关沿等效频段的高频 CMRR 选型。以 100MHz 这个开关沿能量集中的频段为例，MOIP 的 CMRR 仍有 128dB，而不少高压差分探头在这个频段往往只剩几十 dB，差出来的正是真假振铃的分界线。麦科信每档 MOIP 都标了对应最高频点的 CMRR：MOIP1200P 在 1.2GHz 处 106dB、MOIP1000P 在 1GHz 处 108dB、MOIP500P 在 500MHz 处 114dB，直流都是 180dB，选型时可以直接对着自己的工况查。

误区 3｜忽视探头输入电容

探头一接上去，它的输入电容就成了栅极回路里的额外负载，等效栅极电容、驱动带宽和寄生谐振条件跟着一起变。波形显示边沿变缓、过冲减小时，需考虑这是电路改善还是探头引入的负载效应。栅极为低能量节点，探头接入不可避免地对电路产生干扰。

对策：尽量选输入电容低的探头，把“接上去前后波形不变”当作验收标准。MOIP 走的是低输入电容设计，测试引线短且同轴传输，配合不同衰减器时输入电容最小可到 1pF（具体数值与探头型号和衰减器配置有关）。

误区 4｜衰减器和量程档位随手选

衰减倍数选大了，小信号被压得太小，信噪比上不去；选小了又容易超量程，轻则数据不可信，重则损坏探头。

对策：在被测信号的量程范围内，尽量挑衰减倍数最低的那一档。MOIP 一根衰减器就能给两个量程——0dB 与 20dB 一键切换，小信号也能拿到高信噪比；要测更微弱的信号，可以配 SMA 转接器（0dB 档 ±1V、20dB 档 ±100mV）。真超了量程也不用慌，探头会有过载指示提醒你换档。

误区 5｜把引脚端波形当成芯片真实栅压

非开尔文封装里，测到的 Vgs 其实是封装外部两个引脚之间的电压。源极寄生电感遇到高 di/dt 电流，会产生 L·di/dt 的感应电压——按 3~7nH、5~20A/ns 估，理论值可能到 15~140V，实际多少取决于封装、布局和电流波形。它不是“假尖峰”，是引脚上真实存在的电压，只是不等于芯片内部的栅源电压。

对策：优先用带开尔文源极的封装；三引脚封装时要分清“引脚端 Vgs”和“芯片内部 Vgs”。麦科信手册里也给了落地做法：把标配的 MMCX 或 MCX 母座直接焊在测试点上、尽量不引线（测 Vgs 时母座中心引脚接栅极），把测量回路的杂散电感压到最低。

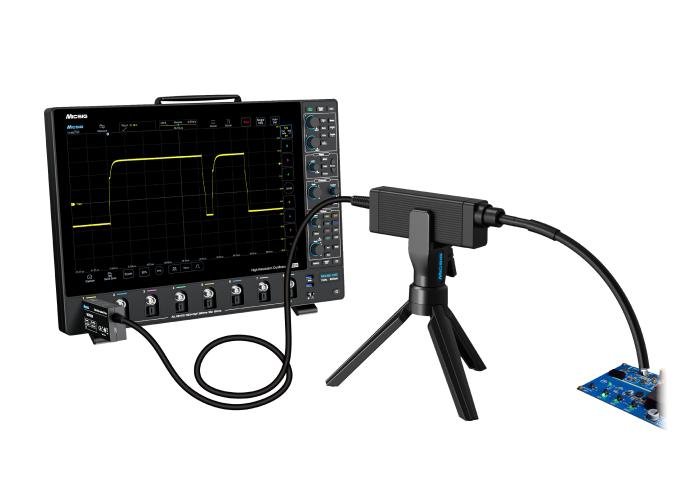

第三代 MOIP 光隔离探头：高共模场景的测量利器

上面这五个误区，说的其实是同一件事：Vgs 要测准，靠的不是“把探头接上去”，而是让探头在高共模、高 dv/dt 的环境里还能保住信号保真度。这正是麦科信第三代 SigOFIT™ 光隔离探头 MOIP 系列在做的事。

MOIP 系列走的是“电—光—电”的路子：前端在高电位侧把电信号转成光信号，经 2m 光纤（可定制）传回后端还原，前后端之间没有直接的电气连接，地环路和共模耦合带来的误差自然就小了。电-光转换器由激光供电，不用装电池，也不用再拉一根电源线；配合独家 ADHOMT 模数混合激光调制技术，探头零温漂、免人工校准、开机即用，支持 7×24 小时不间断测试。探头前端可在额定共模电压范围内随被测节点浮动，适合高侧浮地 Vgs 和桥臂串扰这类场景。

● 共模抑制比：直流 180dB；MOIP1200P 在 1.2GHz 处 106dB、MOIP1000P 在 1GHz 处 108dB、MOIP500P 在 500MHz 处 114dB、MOIP350P 在 350MHz 处 118dB、MOIP200P 在 200MHz 处 122dB

● 共模电压范围：最高 85kVpk

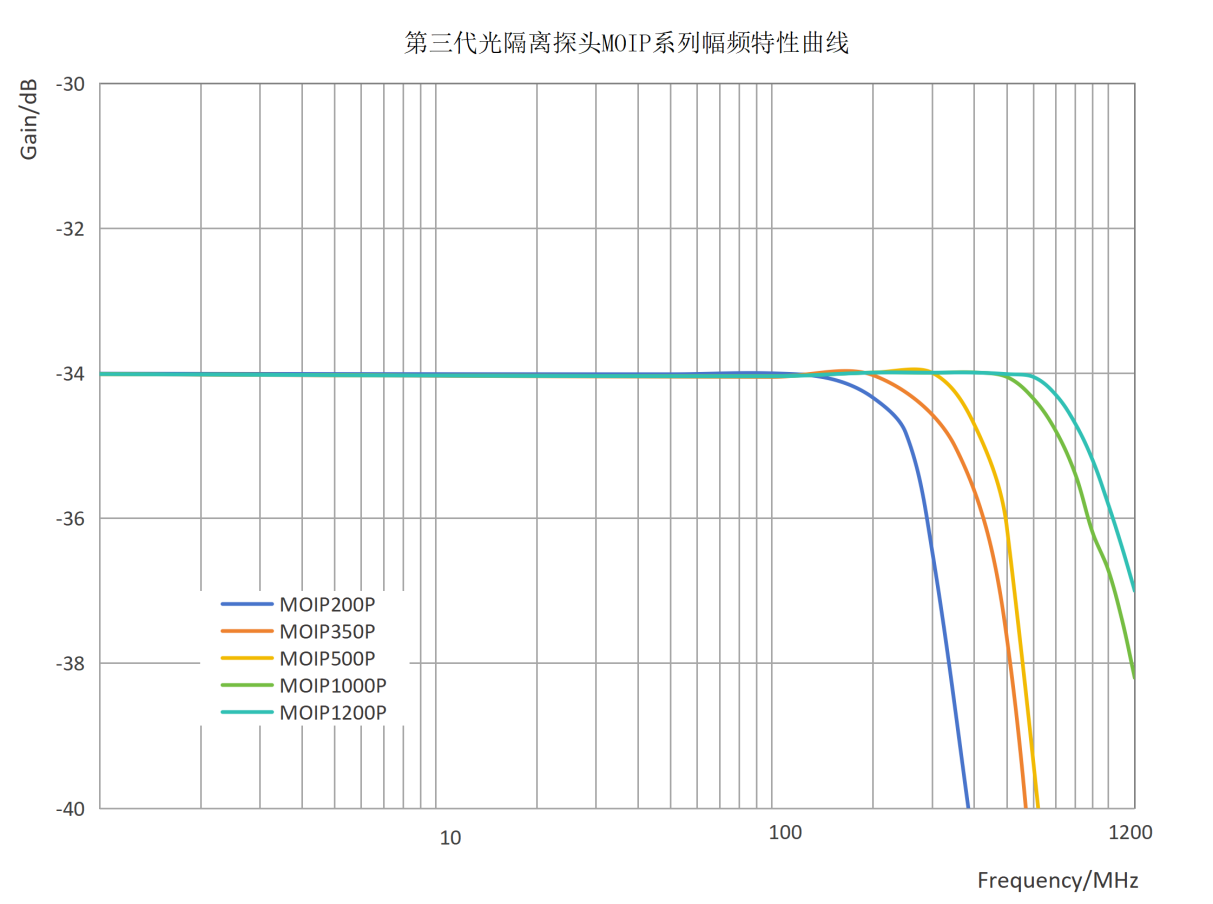

● 带宽：200MHz~1.2GHz，MOIP200P / 350P / 500P / 1000P / 1200P 五档

● 差模量程：标准衰减器覆盖 ±0.01V~±5000V，满量程输出；更高量程可定制至 ±20kV

● 输入电容：最小仅 1pF，测试引线短且同轴传输

● 精度与噪声：直流增益精度 1%，½ 带宽内 1% 测量精度（带宽一半以内增益平坦，幅值误差不超过 1%），底噪低至 0.3mVrms

● 日常使用：上电自动校准，校准时间小于 1 秒；0dB/20dB 档位切换；过压、过热都有声光提醒；选配 RS-485 转换器可远程自校准和切档

● 接口与延迟：标准 BNC 接口，各品牌示波器通用；2m 光纤标称传输延迟 16.66ns，接示波器时按手册在通道里设好衰减倍数和延迟时间即可

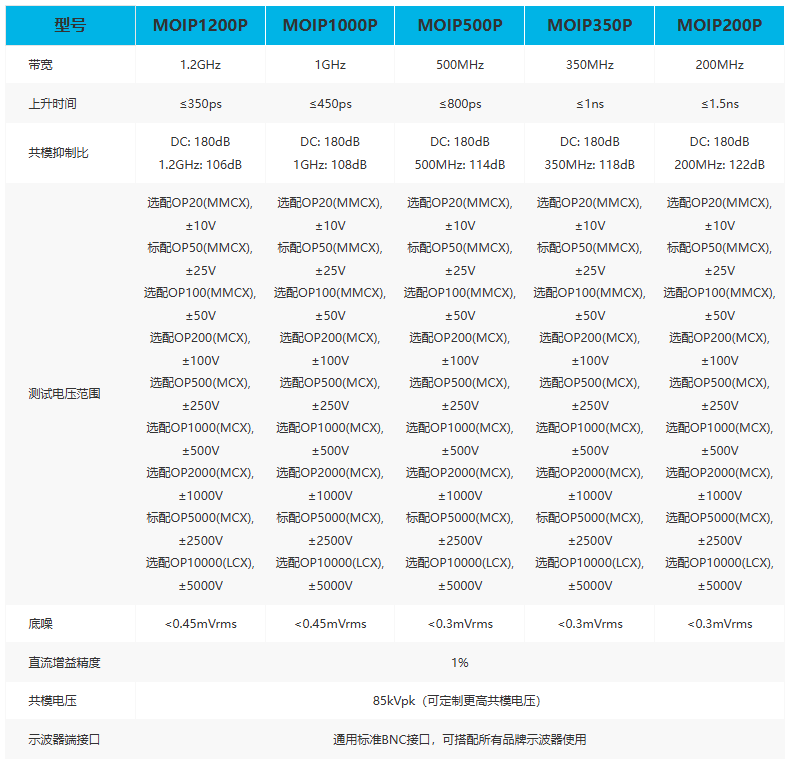

各型号详细参数如下（截取自官网规格表）：

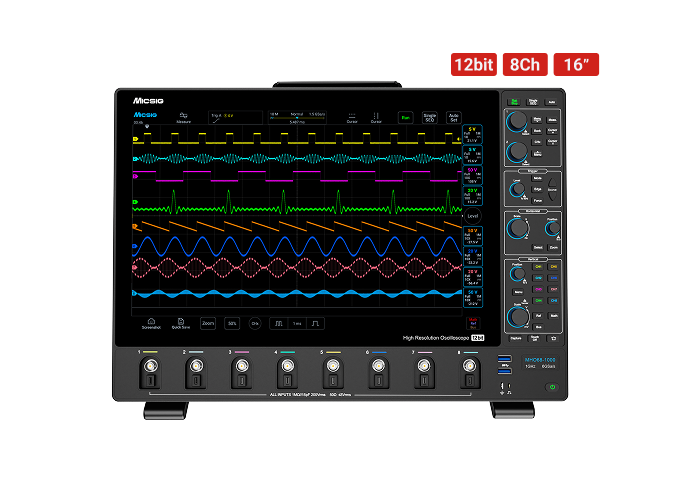

配套平台：MHO 系列 12 位高分辨率示波器

光隔离探头把信号取出来了，还得有台能看清细节的示波器。麦科信 MHO68-1000 具有 12 位垂直分辨率，米勒平台、栅极振铃这类幅度很小的细节更容易看出来；1GHz 带宽、6GSa/s 采样、1800Mpts 深存储，纳秒级开关沿和长时窗都能照顾到；8 通道并行采集上管或下管的Vgs / Vds  加 Id 同时看，无需分次测量，也不用担心前后工况对不上。

从探头到示波器，麦科信给 Vgs 测量配了一整套方案。

注：文中产品参数来自麦科信官网公开资料，具体以最新规格书为准。
