选示波器，第一个要看的参数就是带宽。选型时常见两种偏差：要么一味追求高带宽，要么只看单一数字。带宽选小了，波形细节失真、上升沿变圆；选大了，成本高、噪声大。这篇从原理讲起，给你一套可落地的带宽选型方法。

一、先搞懂：示波器“带宽”到底是什么

示波器的带宽，指正弦信号经过示波器前级后，幅度衰减到真实值的 -3dB（约 0.707 倍）时所对应的频率。它决定了一台示波器能“忠实重现”的信号频率上限。超过这个频率，信号的幅度会逐渐被打折：

• 200MHz 带宽测 1V、200MHz 正弦波 → 幅度只剩约 0.707V

• 频率越高，衰减越大，高频细节越“扁”

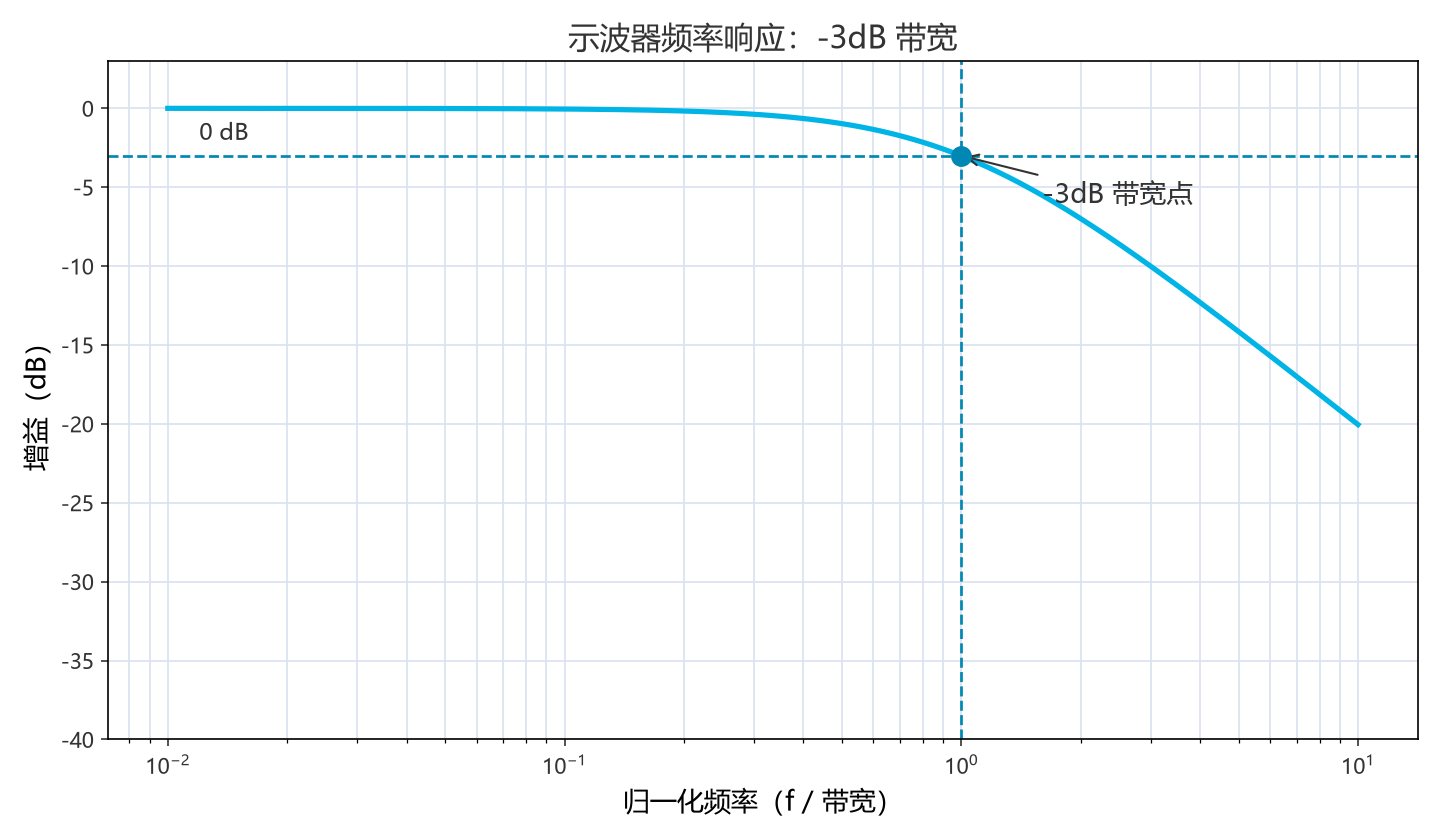

注：依据示波器 -3dB 带宽定义绘制的理论频率响应曲线。

二、带宽与上升时间：0.35 法则

对于高斯响应（-3dB 带宽）的示波器，带宽和上升时间存在近似关系：

上升时间 tr ≈ 0.35 / 带宽

代入几个常用值：500MHz → 上升时间约 0.7ns；1GHz → 约 0.35ns。系数 0.35 适用于高斯响应系统；不同频率响应特性的仪器该系数在 0.35～0.45 之间，具体以厂商规格书为准。

这告诉我们：带宽决定了你能测多快的信号沿。如果被测信号的上升沿比示波器的上升时间还快，你看到的沿会被人为“拉圆”，测出的上升时间偏大、幅值偏小。所以选带宽，不能只看信号频率，还要看信号本身的上升沿速度——数字信号尤其如此。工程上更常用的合成公式：当示波器的上升时间只有信号的 1/3 时，测量误差约 5%——选型时要让示波器的上升时间明显快于被测信号沿。

三、带宽怎么选：三条经验法则

• 法则一：正弦类信号，取最高频率的 3～5 倍。对正弦波等以基波为主的信号，取信号最高频率 3～5 倍的带宽即可保证幅度测量精度，倍数越高幅度误差越小。

• 法则二：方波至少看到 5 次谐波。方波由基频和多次谐波叠加而成，想看“真方波”至少要重现其 5 次谐波。比如 40MHz 方波通常需要 200MHz 左右带宽；带宽不足时，方波会被看成带弧度的圆角波形，边缘信息丢失。

• 法则三：按上升时间反推带宽。对高速数字信号，从器件手册查出（或按经验估算）信号的上升时间 tr，再代入 BW ≈ 0.35 / tr，取 2 倍左右余量即可。

三者结合：先定信号类型 → 再估基频 / 谐波 / 上升时间 → 反推出所需带宽。不过要提醒：带宽只是第一道筛子，后面还要过采样率与底噪两关，选型才算完整。

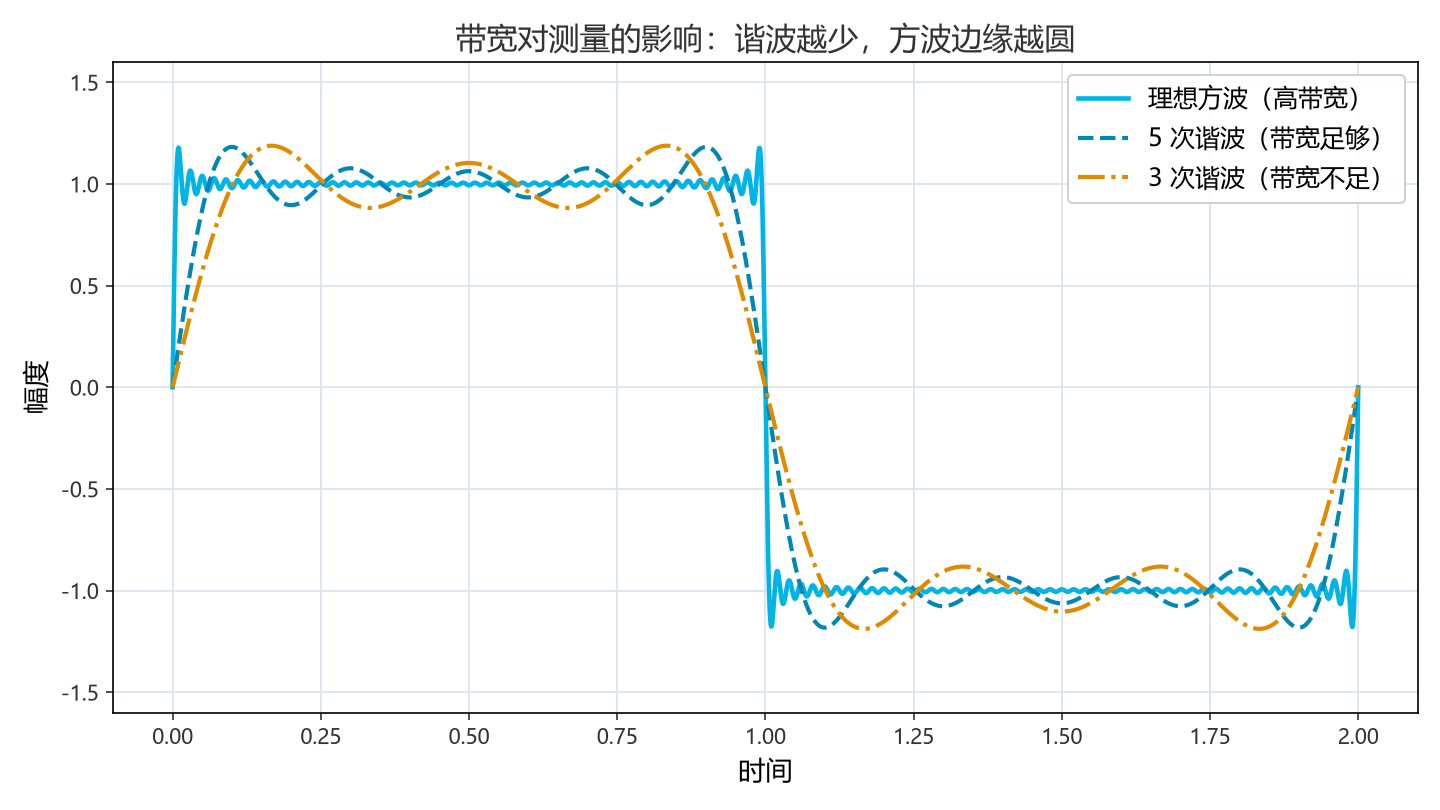

注：依据方波傅里叶级数展开绘制，展示不同谐波截断下的波形对比（示意图）。

四、带宽与采样率：缺一不可的“搭档”

选了带宽，还得看采样率。根据奈奎斯特采样定理，要重建一个信号，采样率至少要大于信号最高频率的 2 倍；工程上为保证波形重建质量，通常建议示波器实时采样率取带宽的 5 倍左右（过采样），具体倍率视信号复杂度而定。

如果采样率不足，会发生“混叠”——高频成分被伪造成低频假象，屏幕上出现根本不存在的波形。所以判断一台示波器，带宽 × 采样率要一起看，两者必须匹配。另外留意：部分机型多通道同开时，单通道采样率会减半，核算要按最坏情况来；怀疑混叠时，可调节时基或切换带宽限制，若频率读数跟着异常变化，基本可以确认。

五、关键权衡：带宽越大，噪声越大

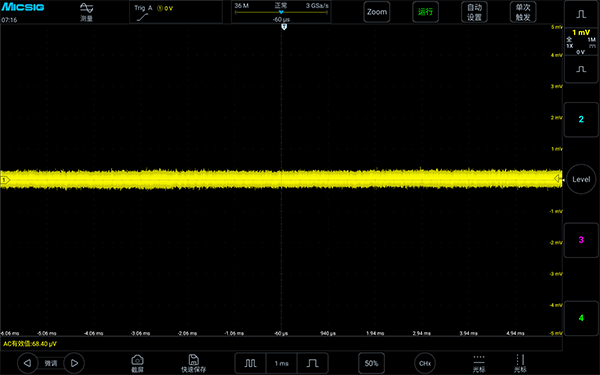

这里是最容易被忽略的一点：带宽越宽，本底噪声越高（噪声大致随带宽的平方根增长）。所以带宽并不是越大越好——真正优秀的高带宽示波器，是“带宽够宽 + 噪声压得住”二者兼得。带宽选得宽，底噪却很高，照样看不到微弱信号。这也是为什么现在强调“带宽 + 垂直分辨率 / 底噪”要一起评估，而不是只看一个数字。以麦科信 MHO3 系为例，500MHz 全带宽下底噪实测仅 68.49μVrms（见下图），微弱信号依然清晰稳定。

六、别忽略：系统带宽由最短板决定

示波器标称的是主机带宽，但实际进入屏幕的，是“探头 + 主机”整条链路的系统带宽——由最短板决定。探头带宽不够，主机带宽再高也白搭；一般要求探头系统带宽不低于主机带宽，测高压、高速开关信号时更要关注探头的带宽余量与地线环路。麦科信的高压差分探头、MOIP 系列光隔离探头、罗氏线圈与高频电流探头可与 MHO 系列直接配套，按被测信号选对探头，主机带宽才算真正用满。

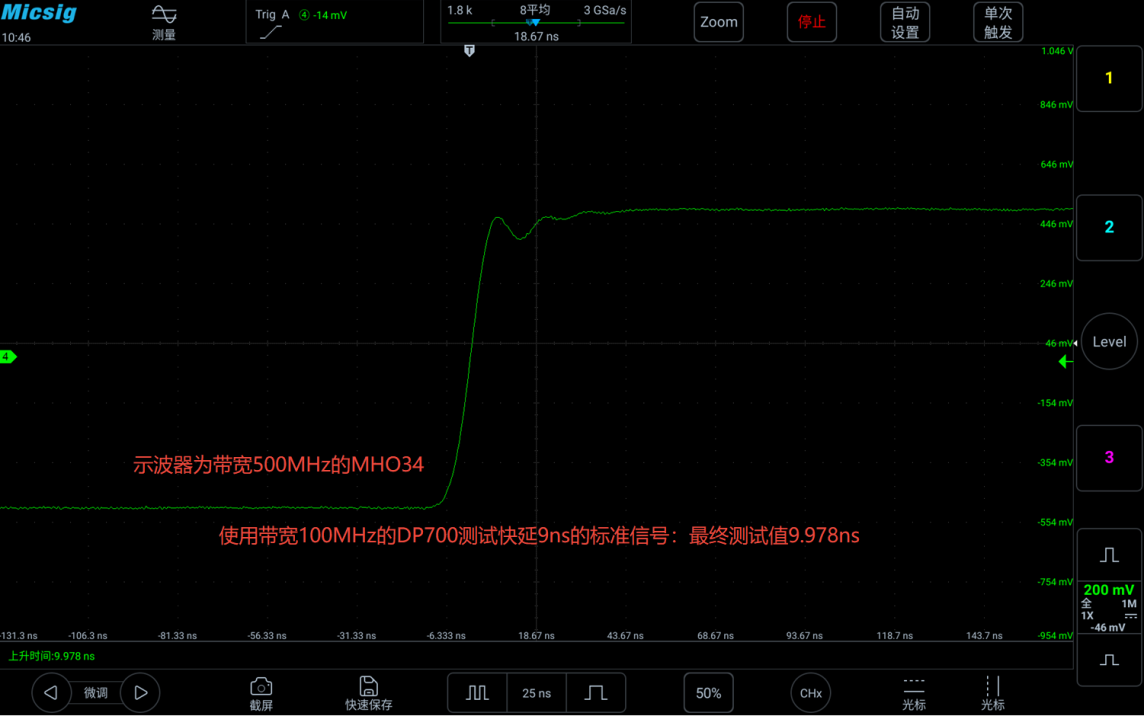

注：500MHz 示波器 + 100MHz 探头测约 9ns 快沿，实测上升时间 9.978ns

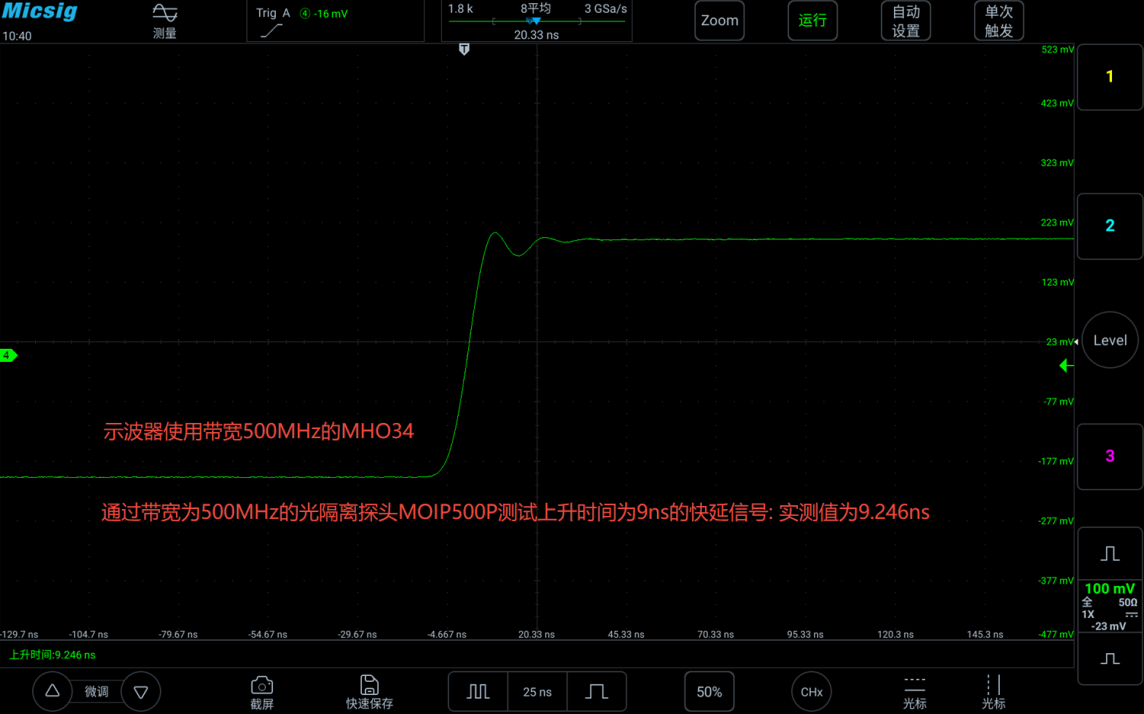

注：500MHz 示波器 + 500MHz 光隔离探头测同一信号，实测上升时间 9.246ns

七、以 MHO 系列为例：带宽该配多少，才算“选对了”

以麦科信 MHO 系列高分辨率示波器为例，它的带宽、采样率与噪声是作为一个整体来设计的，正适合用来理解“怎么选”：

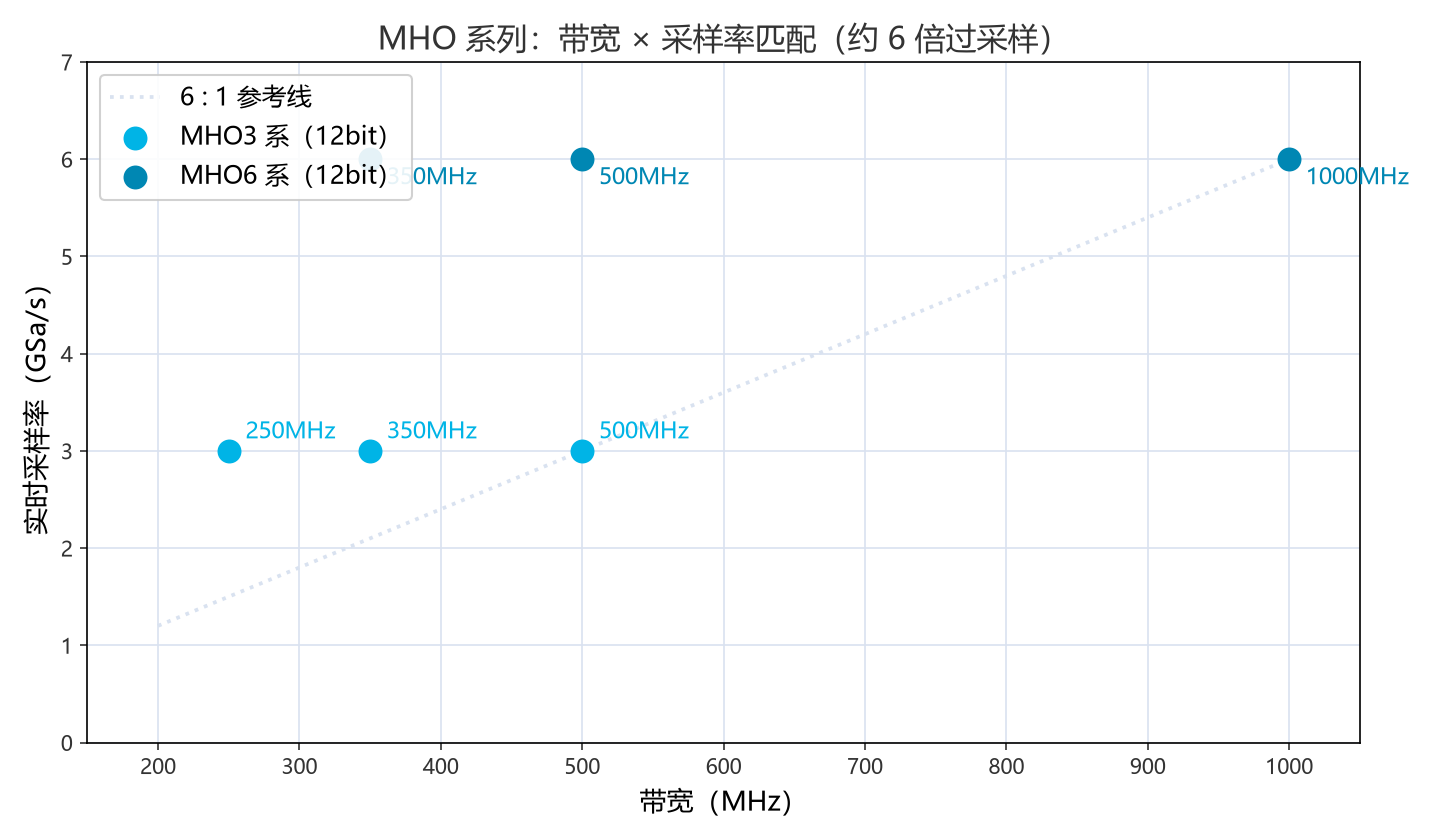

注：数据来源为麦科信官网 MHO 系列产品参数。

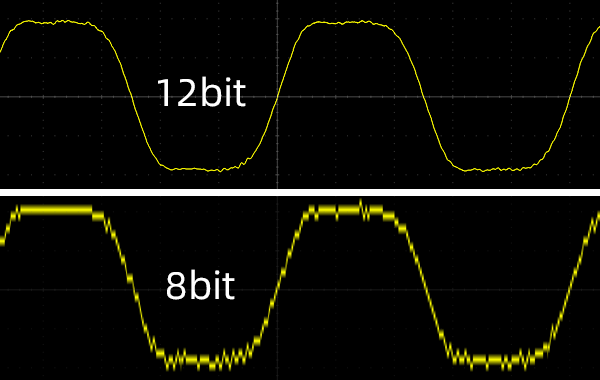

注：12bit 与 8bit 波形还原效果对比，高分辨率下小信号细节不再被量化台阶淹没

八、一张表帮你做决定

总结

带宽不是越大越好，而是“够用 + 匹配”最好——够重现你的信号频率与上升沿，同时采样率跟得上、底噪压得住，才算真正选对了。
