高频交直流电流探头

CP系列

最大带宽：100MHz

最大测量电流：300Arms

典型精度：1%

钳口直径：5mm/20mm

接口：标准BNC接口

天猫购买样机申请

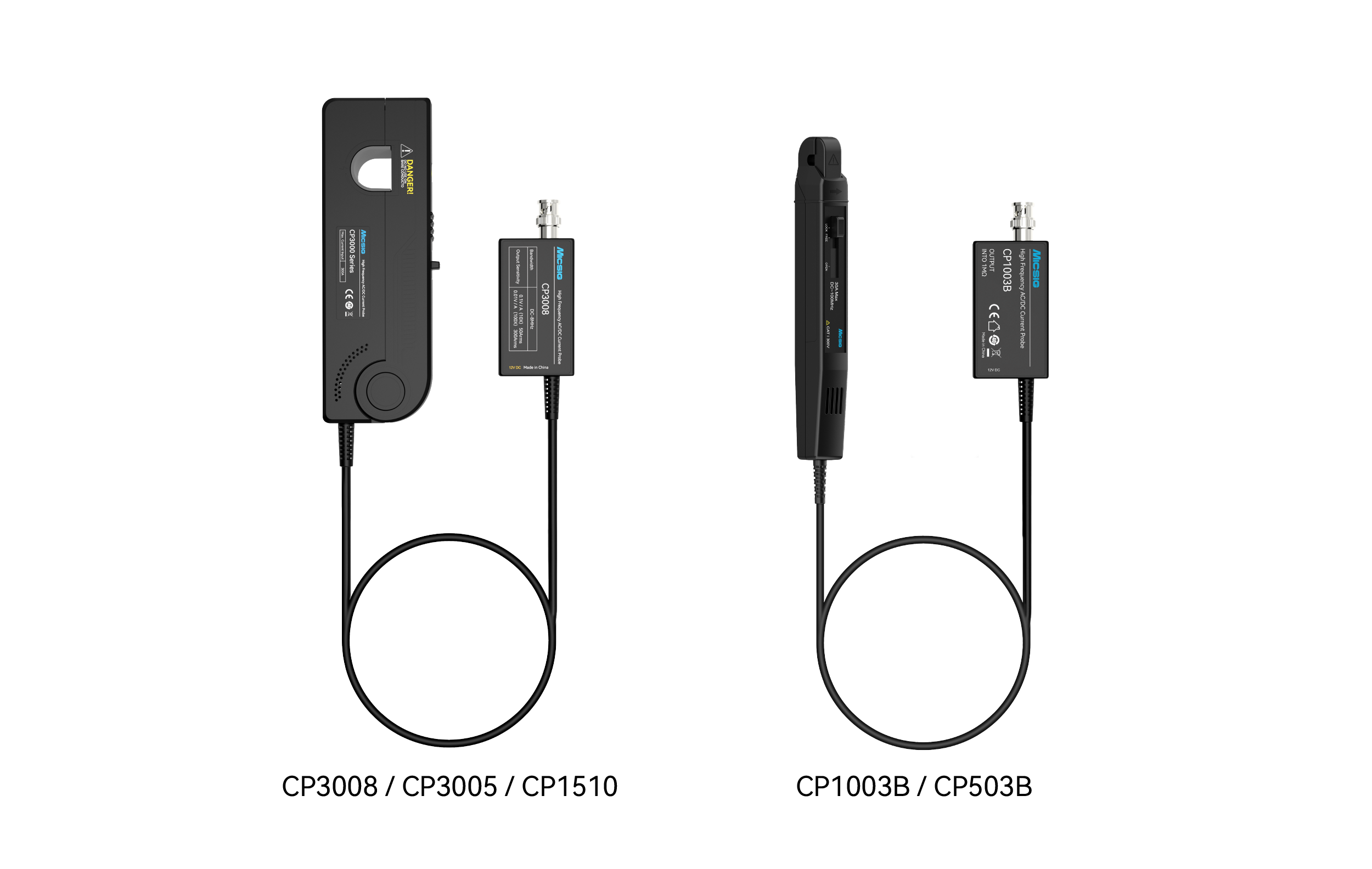

高频交直流电流探头CP系列

最大带宽：100MHz

最大测量电流：300Arms

精度：1%

钳口直径：5mm/20mm

接口：标准BNC接口

天猫购买样机申请

特点参数表资料下载

产品简介

麦科信 (Micsig) 高频交直流电流探头 CP 系列，核心性能突出：带宽高达 100MHz，最大连续电流 300Arms，搭配 1% 的高精度与 1mA 的高分辨率，能精准捕获电流波形并提供高精度测量结果；同时采用双量程设计，覆盖小信号精密检测与大电流瞬态分析，助力工程师优化产品设计。使用便利与兼容性表现优异：提供 5/20mm 两种钳口直径可选，钳口设计简单易用，消磁和自动调零可一键完成，内置过流报警设计，提醒量程切换；采用标准 BNC 接口，兼容所有品牌示波器；适配新能源、工业电子等多场景测试需求。

优秀的设计

一键自动调零+消磁，操作简单高效，测量更快捷精准

过流报警设计，提醒量程切换，确保测试安全

采用标准BNC接口设计，适用所有品牌示波器

测量高频电流信号

高频交直流电流探头对于测量20M以上的信号依然游刃有余。(CH1 黄色波形：CP1003B 测量数据）

而低频交直流电流探头测量同一该信号时信号已经完全失真。(CH2蓝色波形）

轻松驾驭大电流测量

支持测量最大300Arms大电流，精准捕捉交流信号。

（图为CP3008测量300Arms大电流信号结果）

观测浪涌电流

能精准捕捉电源适配器启动时的浪涌电流波形（CP503B测量结果）。

应用领域

新能源汽车设计

开关电源设计

电工实验

半导体器件设计

航空电子设计

逆变器 / 变压器设计

电子镇流器设计

工控/ 消费电子设计

发动机驱动装置设计

电力电子和电力传动实验设计

麦科信 (Micsig) 高频交直流电流探头 CP 系列，核心性能突出：带宽高达 100MHz，最大连续电流 300Arms，搭配 1% 的高精度与 1mA 的高分辨率，能精准捕获电流波形并提供高精度测量结果；同时采用双量程设计，覆盖小信号精密检测与大电流瞬态分析，助力工程师优化产品设计。使用便利与兼容性表现优异：提供 5mm/20mm 两种钳口直径可选，钳口设计简单易用，消磁和自动调零可一键完成，内置过流报警设计，提醒量程切换；采用标准 BNC 接口，兼容所有品牌示波器；适配新能源、工业电子等多场景测试需求。

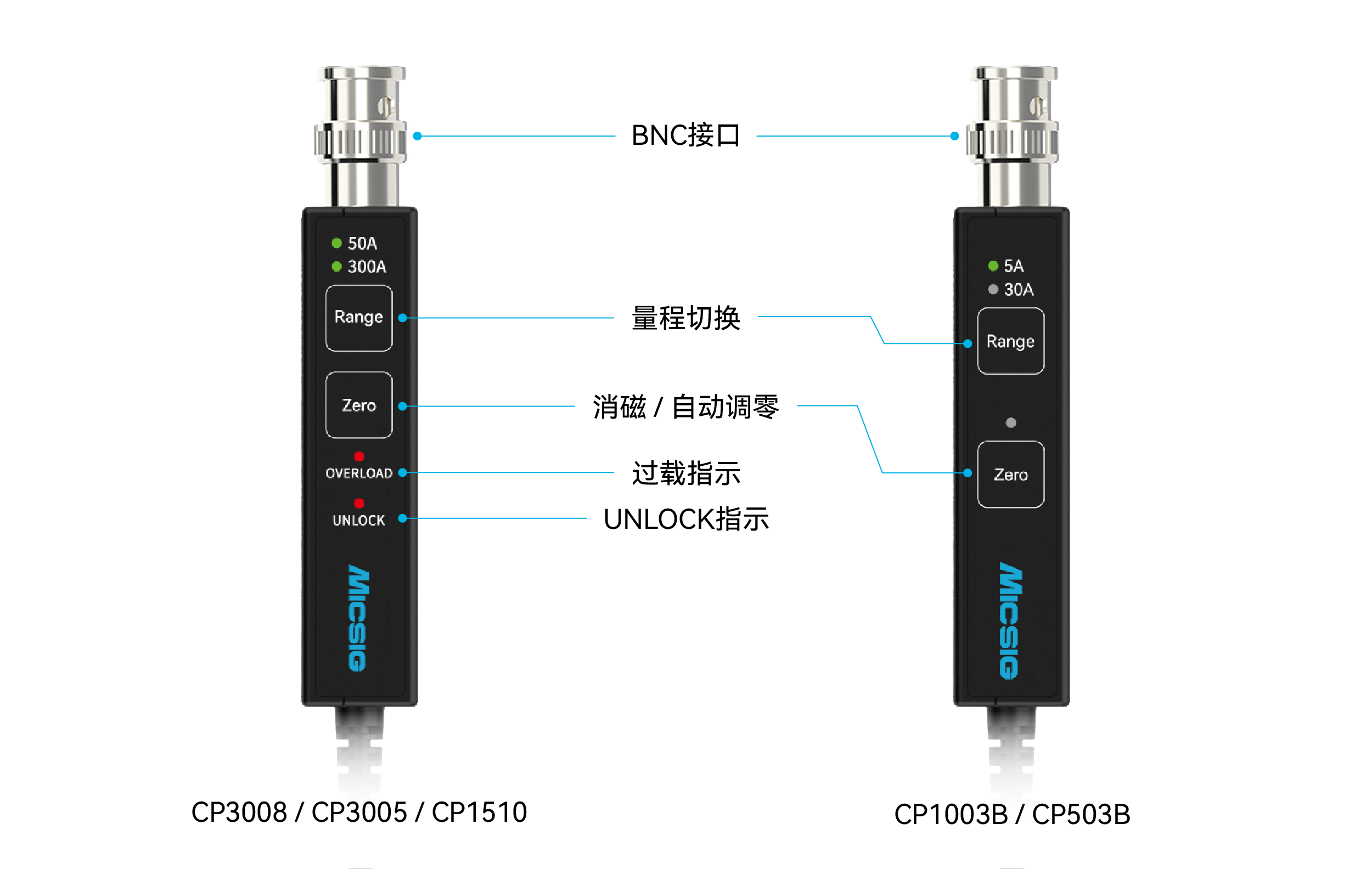

优秀的设计

一键自动调零+消磁，操作简单高效，测量更快捷精准

过流报警设计，提醒量程切换，确保测试安全

采用标准BNC接口设计，适用所有品牌示波器

高频电流探头

测量高频电流信号

高频交直流电流探头对于测量20M以上的信号依然游刃有余。(图中CH1 黄色波形：CP1003B 测量数据）

而低频交直流电流探头测量同一该信号时信号已经完全失真。(图中CH2蓝色波形）

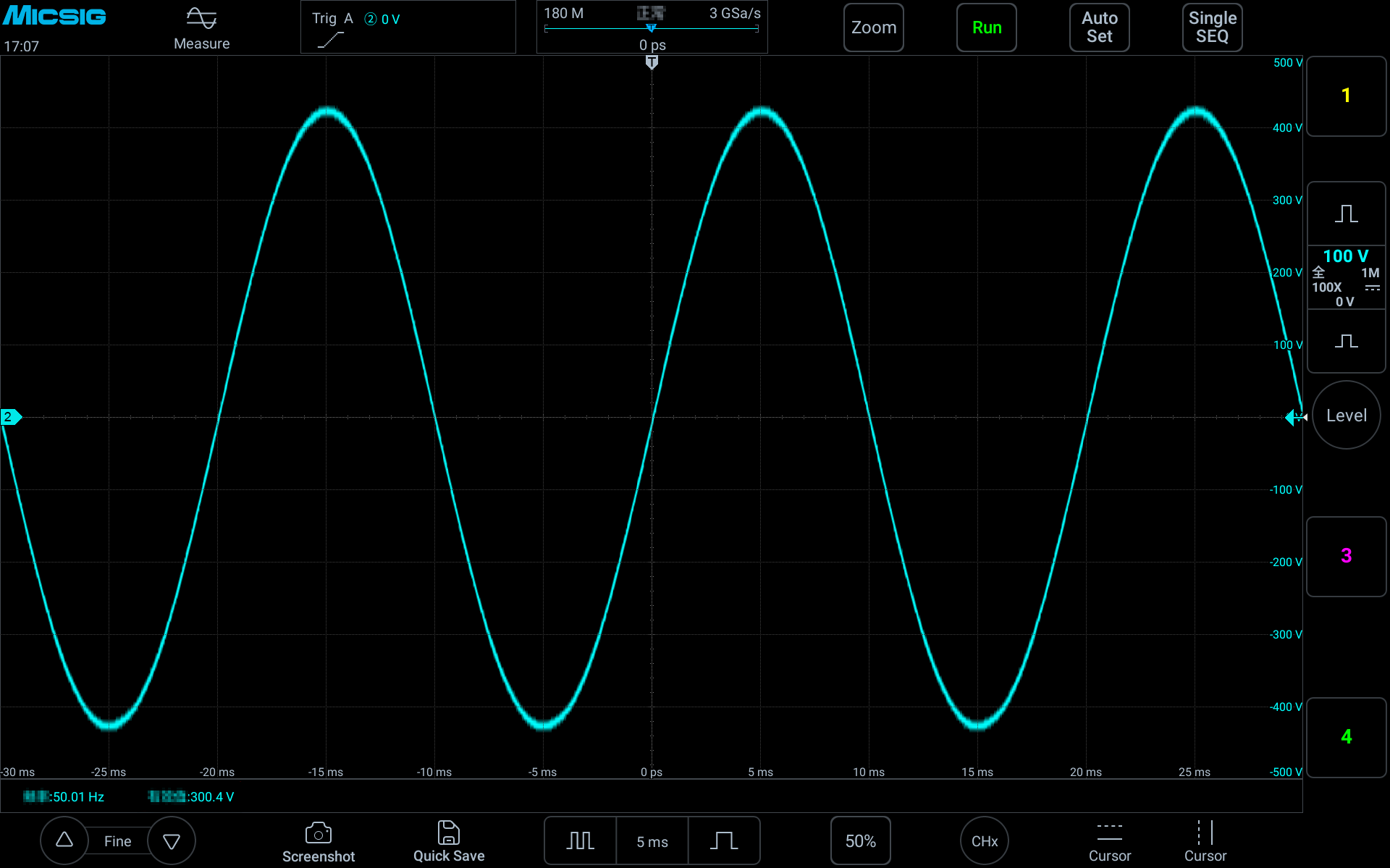

轻松驾驭大电流测量

支持测量最大300Arms大电流，精准捕捉交流信号。

（图为CP3008测量300Arms大电流信号结果）

高频电流探头

观测浪涌电流

能精准捕捉电源适配器启动时的浪涌电流波形（CP503B测量结果）。

麦科信高频交直流电流探头

BNC接口

标准BNC接口，可适用于所有示波器。

应用领域

新能源汽车设计、开关电源设计、电工实验、半导体器件设计、航空电子设计、逆变器 / 变压器设计、电子镇流器设计、工控/ 消费电子设计、发动机驱动装置设计、电力电子和电力传动实验设计等。

产品参数表

型号	CP3008	CP3005	CP1510	CP1003B	CP503B
带宽	DC-8MHz	DC-5MHz	DC-10MHz	DC-100MHz	DC-50MHz
上升时间	≤ 53ns	≤ 70ns	≤ 46ns	≤3.5ns	≤7ns
量程	50Arms（50A） 300Arms（300A）	50Arms（50A） 300Arms（300A）	30Arms（30A） 150Arms（150A）	5Arms（5A） 30Arms（30A）	5Arms（5A） 30Arms（30A）
最大测量电流	300Arms，500Apk	300Arms，500Apk	150Arms，300Apk	30Arms，50Apk	30Arms，50Apk
精度 (DC，45-66Hz 最大连续电流 )	±1% ±10mA（50A) ±1% ±100mA（300A）	±1% ±10mA（50A) ±1% ±100mA（300A）	±1% ±10mA（30A) ±1% ±100mA（150A）	±1% ±1mA（5A) ±1% ±10mA（30A）	±1% ±1mA（5A) ±1% ±10mA（30A）
分辨率	10mA（50A) 100mA（300A）	10mA（50A) 100mA（300A）	10mA（30A) 100mA（150A）	1mA（5A) 10mA（30A）	1mA（5A) 10mA（30A）
噪声	<1.5mArms（50A） <12mArms（300A）	<1.5mArms（50A） <12mArms（300A）	<1.5mArms（30A） <10mArms（150A）	<4mApp（5A） <30mApp（30A）	<4mApp（5A） <30mApp（30A）
输出灵敏度	1V / 10A（50A，10X ) 1V / 100A（300A，100X）	1V / 10A（50A，10X ) 1V / 100A（300A，100X）	1V / 10A（30A，10X ) 1V / 100A（150A，100X）	1V / 1A（5A，1X ) 1V / 10A（30A，10X ）	1V / 1A（5A，1X ) 1V / 10A（30A，10X ）
过流报警值	≥ 50Apk（50A） ≥ 300Apk（300A）	≥ 50Apk（50A） ≥ 300Apk（300A）	≥ 30Apk（30A） ≥ 150Apk（150A）	≥ 7Apk（5A） ≥ 50ApK（30A）	≥ 7Apk（5A） ≥ 50ApK（30A）
钳口直径	20mm	20mm	20mm	5mm	5mm
供电方式	DC 12V适配器
示波器端接口	通用标准BNC接口，可搭配所有品牌示波器使用

产品参数表

型号	CP3008	CP3005	CP1510	CP1003B	CP503B
带宽	DC-8MHz	DC-5MHz	DC-10MHz	DC-100MHz	DC-50MHz
上升时间	≤ 53ns	≤ 70ns	≤ 46ns	≤3.5ns	≤7ns
量程	50Arms（50A） 300Arms（300A）	50Arms（50A） 300Arms（300A）	30Arms（30A） 150Arms（150A）	5Arms（5A） 30Arms（30A）	5Arms（5A） 30Arms（30A）
最大测量电流	300Arms，500Apk	300Arms，500Apk	150Arms，300Apk	30Arms，50Apk	30Arms，50Apk
精度 (DC，45-66Hz 最大连续电流 )	±1% ±10mA（50A) ±1% ±100mA（300A）	±1% ±10mA（50A) ±1% ±100mA（300A）	±1% ±10mA（30A) ±1% ±100mA（150A）	±1% ±1mA（5A) ±1% ±10mA（30A）	±1% ±1mA（5A) ±1% ±10mA（30A）
分辨率	10mA（50A) 100mA（300A）	10mA（50A) 100mA（300A）	10mA（30A) 100mA（150A）	1mA（5A) 10mA（30A）	1mA（5A) 10mA（30A）
噪声	<1.5mArms（50A） <12mArms（300A）	<1.5mArms（50A） <12mArms（300A）	<1.5mArms（30A） <10mArms（150A）	<4mApp（5A） <30mApp（30A）	<4mApp（5A） <30mApp（30A）
输出灵敏度	1V / 10A（50A，10X ) 1V / 100A（300A，100X）	1V / 10A（50A，10X ) 1V / 100A（300A，100X）	1V / 10A（30A，10X ) 1V / 100A（150A，100X）	1V / 1A（5A，1X ) 1V / 10A（30A，10X ）	1V / 1A（5A，1X ) 1V / 10A（30A，10X ）
过流报警值	≥ 50Apk（50A） ≥ 300Apk（300A）	≥ 50Apk（50A） ≥ 300Apk（300A）	≥ 30Apk（30A） ≥ 150Apk（150A）	≥ 7Apk（5A） ≥ 50ApK（30A）	≥ 7Apk（5A） ≥ 50ApK（30A）
钳口直径	20mm	20mm	20mm	5mm	5mm
供电方式	DC 12V适配器
示波器端接口	通用标准BNC接口，可搭配所有品牌示波器使用
