    第5代平板示波器ETO系列

    带宽:500MHz

    采样率:3GSa/s

    存储深度:360Mpts

    通道:4CH

    第5代平板示波器ETO系列

    带宽:500MHz

    采样率:3GSa/s

    存储深度:360Mpts

    通道:4CH

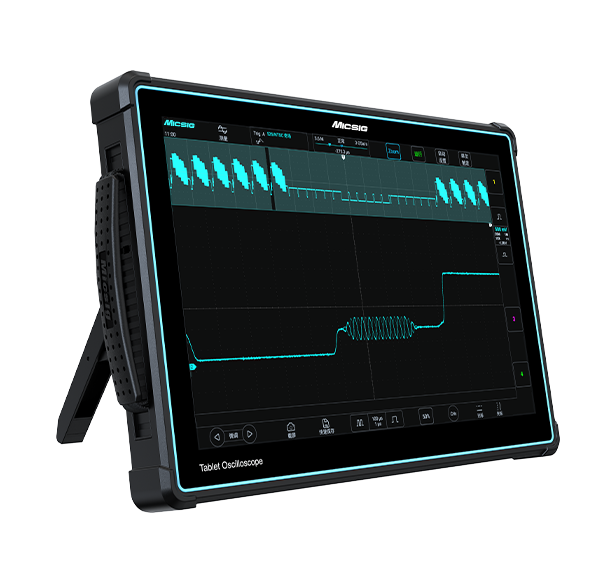

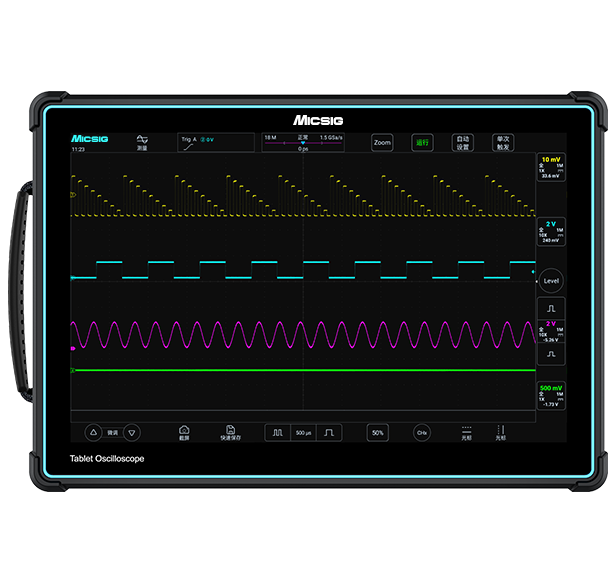

    麦科信ETO系列数字示波器

    搭载测试仪器专用的SigtestUI™多任务系统,运行流畅,操作丝滑;软胶防护的轻薄机身,14英寸触控一体显示屏,分辨率达1920*1200,观察波形一览无余。


    Mic-OPI™探头接口

    独创的Mic-OPI™探头接口,可与各种有源探头适配,支持无源探头自校正等功能。

    示波器接口

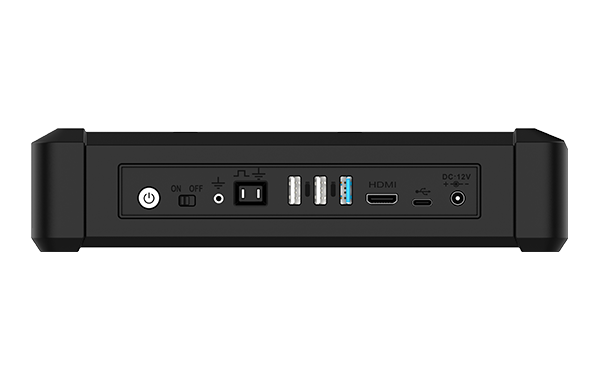

    示波器配有USB 3.0/2.0 Host、USB Device、接地插孔、HDMI、Trigger out等丰富端口

    示波器电池

    示波器配有13500mAh锂电池,无论外出作业还是作为台式使用,皆方便无忧

    支持电源锁,携带运输更安心

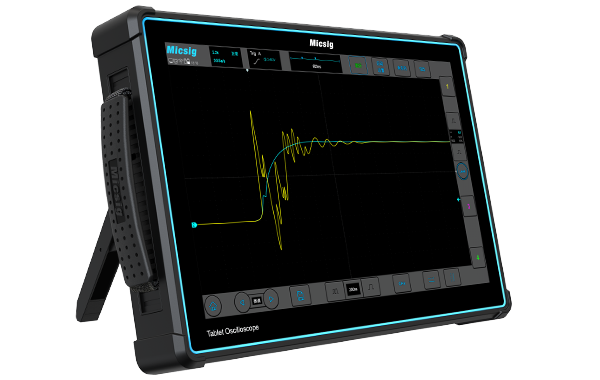

    ETO平板示波器

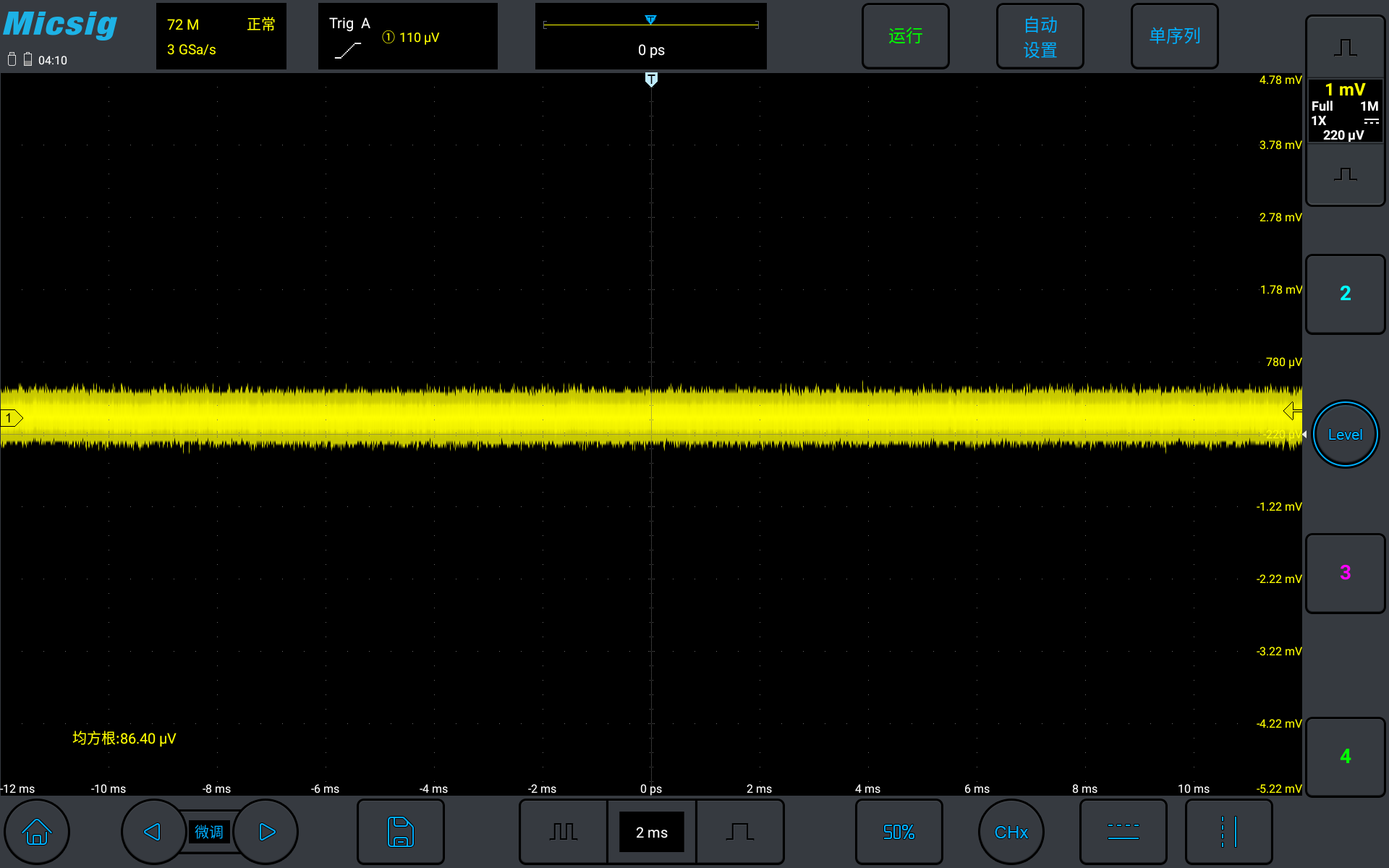

    极低底噪,500M全带宽下,底噪<90μVrms

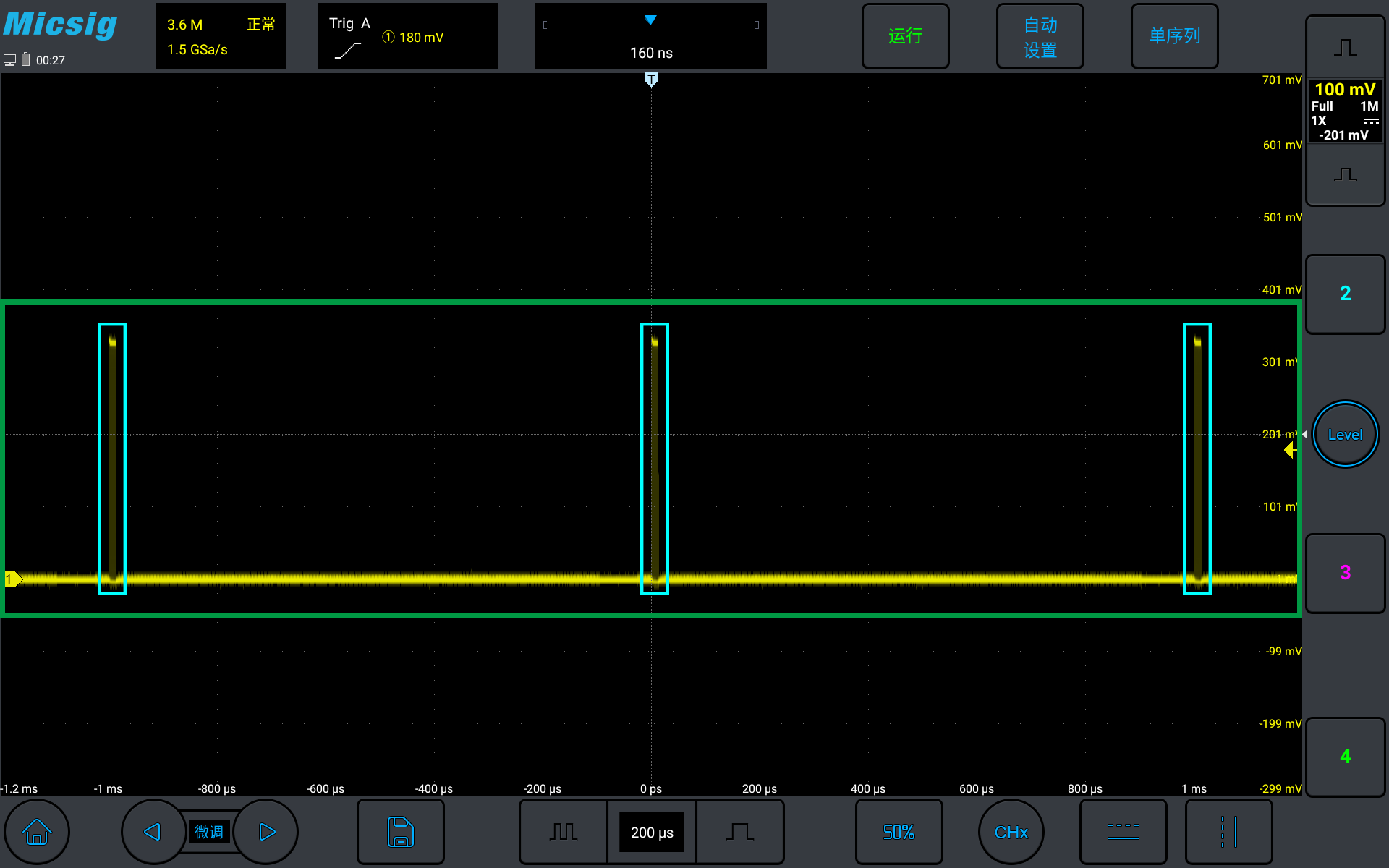

    示波器分段存储

    标配分段存储功能

    传统单次采集:只能连续地采集,对于有空闲间隔的信号,如激光脉冲、串行总线信号等,浪费了存储深度资源,且难以回溯之前采集的记录。


    分段存储:只捕捉目标信号部分,大大提高存储深度使用率,同时可以查看之前采集的记录,出色地解决了长时间多次捕捉目标信号的需求。

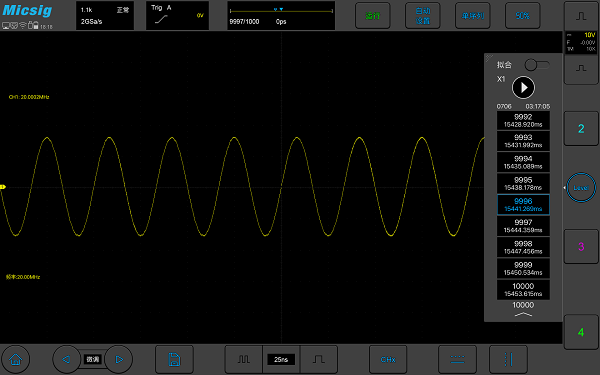

    示波器存储深度

    具有充足的存储深度

    很多人都会遇到这样的问题,长时间观察一段信号,展开后却发现信号和自己预期的差异很大,完全失真。这是由于存储深度不足导致的问题。ETO系列示波器具有360Mpts的充足存储深度,在大时基下信号依然具有优秀的保真度。

    示波器波形图

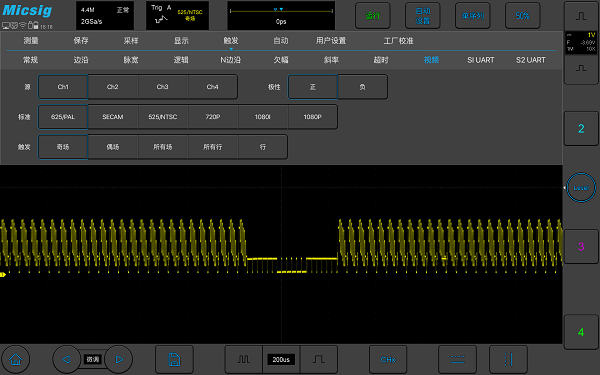

    支持边沿、脉宽、欠幅、逻辑、N边沿、视频、超时、斜率等触发方式

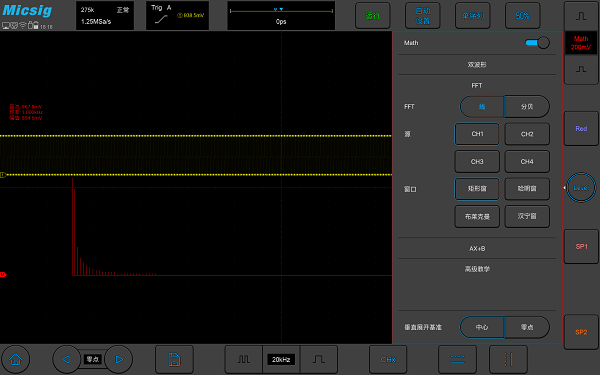

    ZOOM和FFT功能

    支持高级数学函数运算、ZOOM和FFT功能

    数字滤波

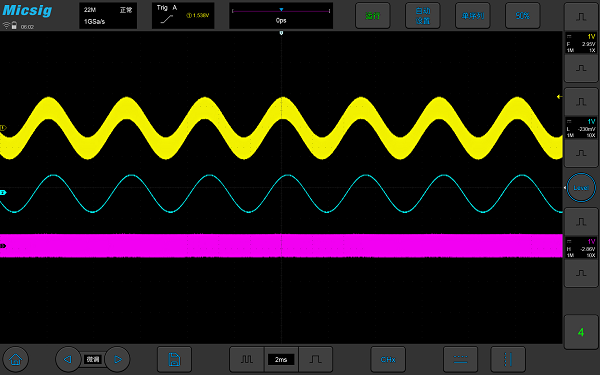

    支持硬件数字滤波,滤除无关紧要的频率成分以排除干扰

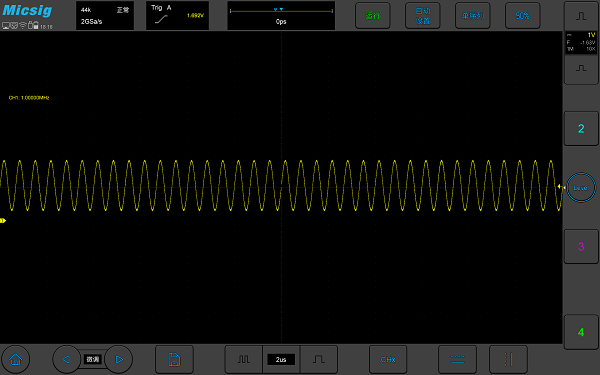

    频率计

    支持6位硬件频率计,计算更精准

    示波器色温功能

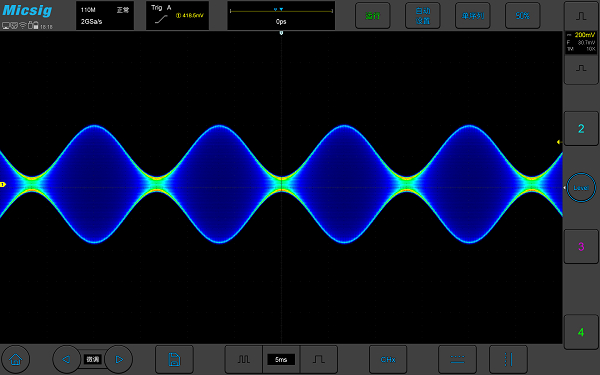

    除了传统的荧光显示外,示波器还支持色温功能,能更加清晰地观测到波形在每个区域出现的概率

    时间可控的余辉显示,即能帮助捕捉到偶然出现的波形,又能避免余辉累积造成的问题,方便测试测量中进一步设置触发条件

    搭载测试仪器专用的SigtestUI™多任务系统,运行流畅,操作丝滑;软胶防护的轻薄机身,14英寸触控一体显示屏,分辨率达1920*1200,观察波形一览无余。


    麦科信ETO系列数字示波器


    独创的Mic-OPI™探头接口,可与各种有源探头适配,支持无源探头自校正等功能。

    Mic-OPI™探头接口

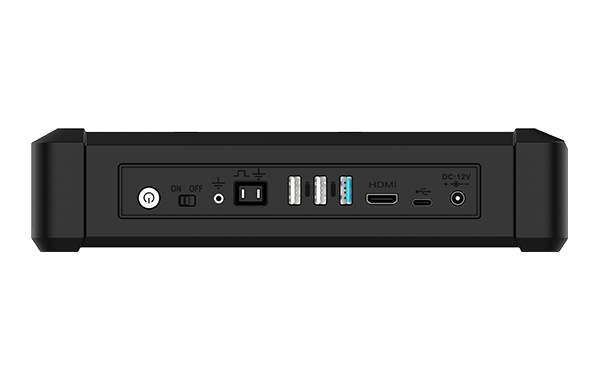

    示波器配有USB 3.0/2.0 Host、USB Device、接地插孔、HDMI、Trigger out等丰富端口。

    示波器接口

    示波器配有13500mAh锂电池,无论外出作业还是作为台式使用,皆方便无忧。

    支持电源锁,携带运输更安心。

    示波器电池

    极低底噪,500M全带宽下,底噪<90μVrms

    ETO平板示波器


    存储深度高达360Mpts,配合分段存储功能,可捕获多个波形事件,以便进行有效的分析,帮助测试者捕获偶发信号和更优化地保存显示所需的数据。


    示波器存储深度


    支持边沿、脉宽、欠幅、逻辑、N边沿、视频、超时、斜率等触发方式。


    示波器波形图


    支持高级数学函数运算、ZOOM和FFT功能。


    ZOOM和FFT功能

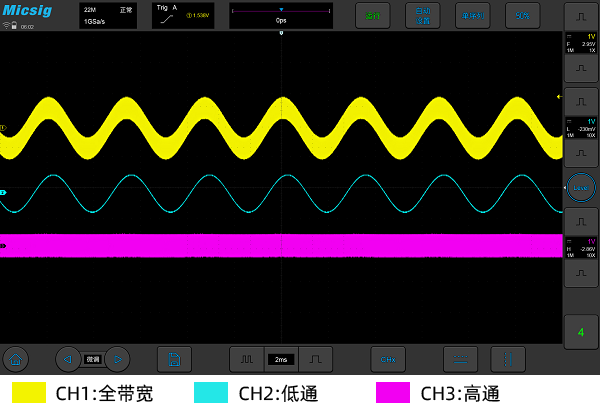

    支持硬件数字滤波,滤除无关紧要的频率成分以排除干扰。


    数字滤波


    支持6位硬件频率计,计算更精准。


    频率计


    除了传统的荧光显示外,示波器还支持色温功能,能更加清晰地观测到波形在每个区域出现的概率。

    时间可控的余辉显示,即能帮助捕捉到偶然出现的波形,又能避免余辉累积造成的问题,方便测试测量中进一步设置触发条件。


    示波器色温功能

    产品参数表

    型号ETO5004
    带宽500MHz
    模拟通道数4CH
    实时采样率 3GSa/s
    存储深度360Mpts
    最大波形捕获率23万次/秒
    底噪<90μVrms
    触发类型边沿、脉宽、逻辑、N 边沿、欠幅、斜率、超时、视频
    总线解码RS-232/422/485/UART、CAN、CAN FD、LIN、SPI、I²C
    接口 USB 3.0/2.0 Host、USB Type-C、接地插孔、HDMI、Trigger out
    显示14 英寸触控一体屏,1920*1200分辨率
    电池7.4V/13500mAh 锂离子电池
    尺寸/净重353*245*56mm/3.6kg(含电池)

    产品参数表

    型号ETO5004
    带宽500MHz
    模拟通道数4CH
    实时采样率 3GSa/s
    存储深度360Mpts
    最大波形捕获率23万次/秒
    底噪<90μVrms
    触发类型边沿、脉宽、逻辑、N 边沿、欠幅、斜率、超时、视频
    总线解码RS-232/422/485/UART、CAN、CAN FD、LIN、SPI、I²C
    接口 USB 3.0/2.0 Host、USB Type-C、接地插孔、HDMI、Trigger out
    显示14 英寸触控一体屏,1920*1200分辨率
    电池7.4V/13500mAh 锂离子电池
    尺寸/净重353*245*56mm/3.6kg(含电池)
