    汽车诊断示波器ATO系列

    带宽 300MHz

    采样率 2GSa/s

    存储深度 220Mpts

    通道数 2/4CH

    汽车诊断示波器ATO系列

    带宽 300MHz

    采样率 2GSa/s

    存储深度 220Mpts

    通道数 2/4CH

    汽车诊断示波器

    产品概述

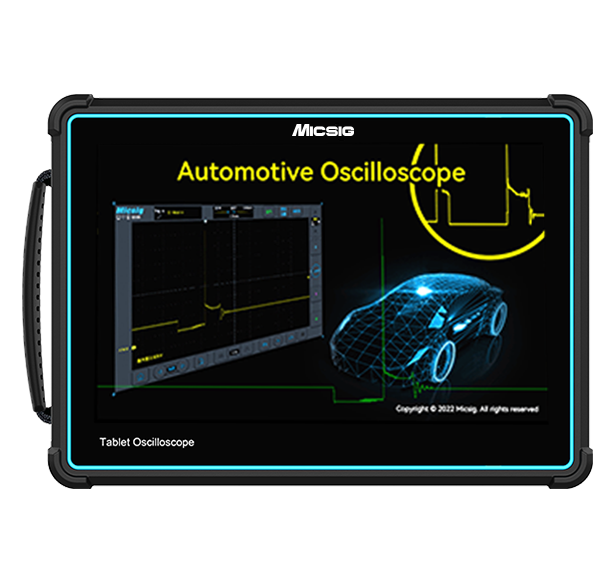

    汽车诊断示波器ATO系列,是一款专用于汽车维修诊断的示波器,内置多种汽车诊断专业功能、采用10.1寸超大高清屏幕、内置长达五个小时以上的续航锂电池、2/4 路通道,最大带宽300MHz,最高采样率2GSa/s,最大存储深度220Mpts,搭载了测试仪器专用的SigtestUI™多任务系统人性化的用户界面,像操作手机一样操作示波器,让汽车诊断工作更加轻松。

    汽车诊断示波器ATO

    支持所有车型电子项目测量

    无论燃油车还是新能源车,都能测!

    内置汽车软件包,大部分测量项目都可以一键完成设置。

    汽车示波器

    随时随地,测量无忧

    体积小巧,携带轻便。

    支持电源锁,携带运输更安心。

    配有7500mAh锂电池,最长工作时间长达5小时。

    汽车示波器

    深存储与分段存储的完美配合

    ATO系列示波器存储深度高达220Mpts,配合分段存储功能,可捕获多个波形事件,以便进行有效的分析,帮助测试者捕获偶发信号和更优化地保存显示所需的数据。

    汽车示波器

    高波形捕获率

    示波器的波形捕获率最高达30万次/秒,可以轻松捕获异常波形。

    汽车示波器总线

    多种总线解码

    示波器支持6种以上串行总线解码(RS-232/422/485/UART、CAN、CAN FD、LIN、SPI、I2C等),配合TXT解码文本模式,可将解码数据导出csv格式,保证数据不遗漏。

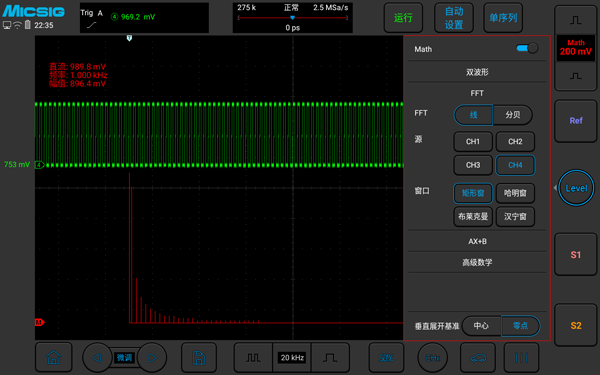

    汽车示波器FFT

    对信号进行计算分析

    支持高级数学函数运算和FFT快速傅里叶变换功能

    远程控制示波器

    多种远程控制方式

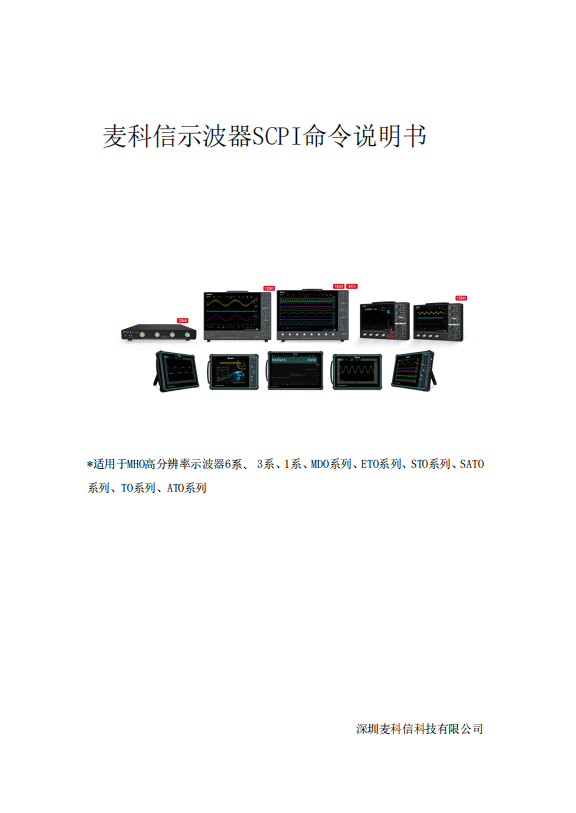

    支持SCPI可编程仪器标准命令。

    支持手机APP(安卓、iOS)和上位机远程控制示波器。

    示波器存储

    32GB大容量存储

    支持截屏、视频录制和波形数据保存。

    内置32G大容量存储,用户可以通过PC和手机访问示波器的图片、视频等海量文件。

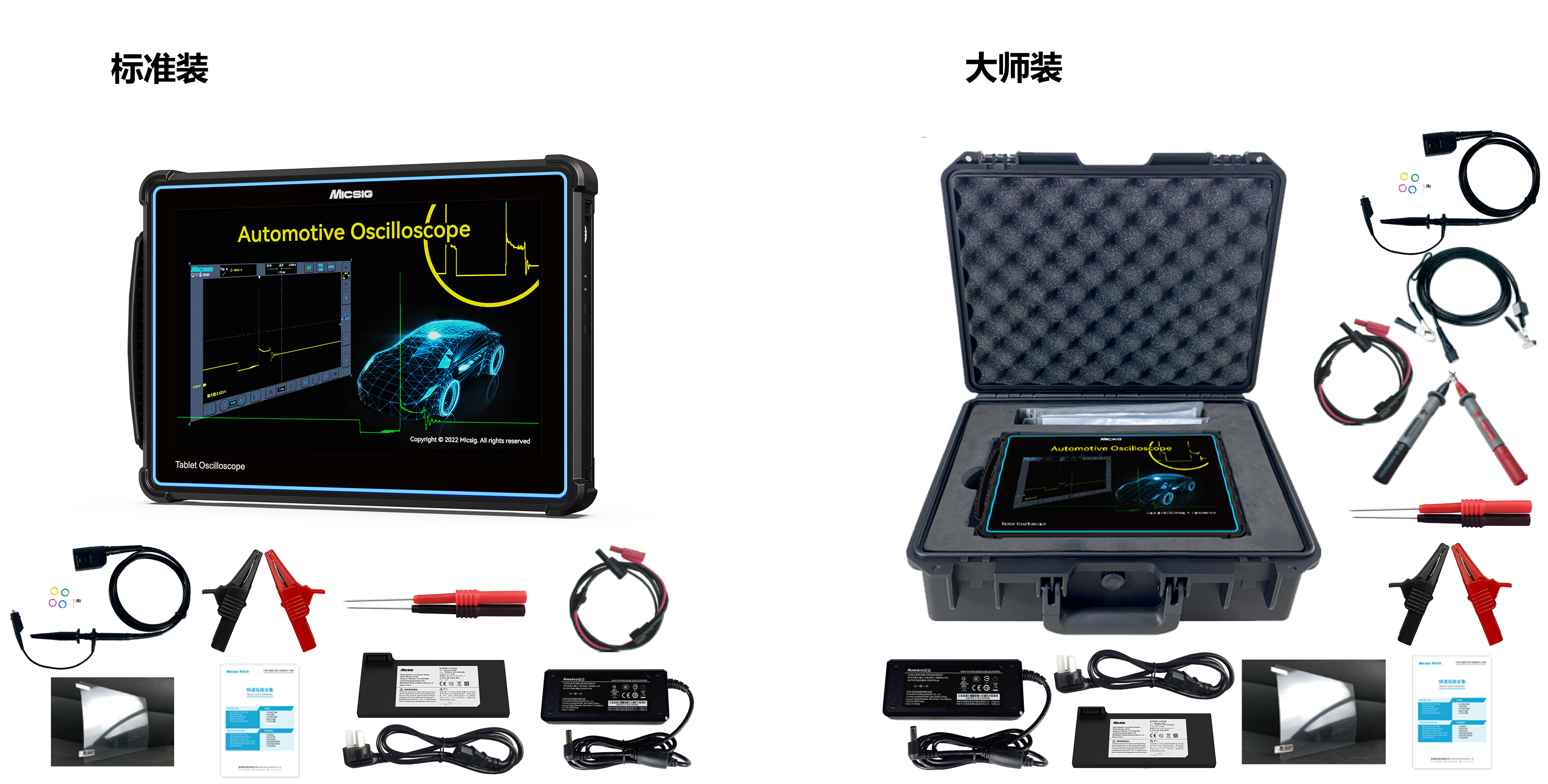

    汽车示波器配件

    专业配件

    汽修示波器标配各种汽修专用配件,如刺针、鳄鱼夹等。专业性强,使得测量更加得心应手。

    汽车诊断示波器

    汽车诊断示波器ATO系列,是一款专用于汽车维修诊断的示波器,内置多种汽车诊断专业功能、采用10.1寸超大高清屏幕、内置长达五个小时以上的续航锂电池、2/4 路通道,最大带宽300MHz,最高采样率2GSa/s,最大存储深度220Mpts,搭载了测试仪器专用的SigtestUI™多任务系统人性化的用户界面,像操作手机一样操作示波器,让汽车诊断工作更加轻松。


    汽车诊断示波器ATO

    支持所有车型电子项目测量

    无论燃油车还是新能源车,都能测!

    内置汽车软件包,大部分测量项目都可以一键完成设置。


    汽车示波器

    随时随地,测量无忧

    体积小巧,携带轻便。支持电源锁,携带运输更安心。

    配有7500mAh锂电池,最长工作时间长达5小时。



    示波器存储


    大容量存储

    本汽修示波器内置32G大存储,波形图片、数据、视频录制足量存。



    汽车示波器配件


    专业配件

    汽修示波器标配各种汽修专用配件,如刺针、鳄鱼夹等。专业性强,使得测量更加得心应手。

    产品参数表

    汽修示波器型号ATO3004ATO3002ATO2004ATO2002ATO1004
    带宽300MHz300MHz200MHz200MHz100MHz
    上升时间≤1.16ns≤1.16ns≤1.75ns≤1.75ns≤3.5ns
    模拟通道数42424
    实时采样率2GSa/s2GSa/s2GSa/s1GSa/s1GSa/s
    存储深度220Mpts220Mpts220Mpts110Mpts110Mpts
    最大波形捕获率 300,000 wfms/s300,000 wfms/s 300,000 wfms/s78,000 wfms/s 78,000 wfms/s
    垂直刻度系数1mV/div ~ 10V/div (1MΩ);1mV/div ~ 1V/div (50Ω)1mV/div ~ 10V/div
    带宽限制全带宽、 低通 ( 30Hz~最大带宽) 全带宽、 低通 ( 30kHz~最大带宽)
    分段存储 支持,最高可分段捕获 1 万帧波形不支持
    输入阻抗1MΩ/50Ω1MΩ
    时基范围1ns/div ~ 1ks/div2ns/div ~ 1ks/div
    支持测试 充电电路、启动电路、传感器、执行器、点火测试、通信测试(含CAN  、CAN FD、 LIN、Flexray、K线等)、组合测试
    总线解码RS-232/422/485/UART、CAN、CAN FD、LIN、SPI、I²C
    接口 Wi-Fi、USB 3.0/2.0 Host、USB Type-C、接地插孔、HDMI、Trigger out
    存储32GB
    显示 10.1 英寸触控一体屏,1280*800分辨率,11*10格
    电池7.4V、7500mAh 锂电池
    尺寸/净重265*192*50mm / 1.9kg(含电池)

    产品参数表

    汽修示波器型号ATO3004ATO3002ATO2004ATO2002ATO1004
    带宽300MHz300MHz200MHz200MHz100MHz
    上升时间≤1.16ns≤1.16ns≤1.75ns≤1.75ns≤3.5ns
    模拟通道数42424
    实时采样率2GSa/s2GSa/s2GSa/s1GSa/s1GSa/s
    存储深度220Mpts220Mpts220Mpts110Mpts110Mpts
    最大波形捕获率 300,000 wfms/s300,000 wfms/s 300,000 wfms/s78,000 wfms/s 78,000 wfms/s
    垂直刻度系数1mV/div ~ 10V/div (1MΩ);1mV/div ~ 1V/div (50Ω)1mV/div ~ 10V/div
    带宽限制全带宽、 低通 ( 30Hz~最大带宽) 全带宽、 低通 ( 30kHz~最大带宽)
    分段存储 支持,最高可分段捕获 1 万帧波形不支持
    输入阻抗1MΩ/50Ω1MΩ
    时基范围1ns/div ~ 1ks/div2ns/div ~ 1ks/div
    支持测试 充电电路、启动电路、传感器、执行器、点火测试、通信测试(含CAN  、CAN FD、 LIN、Flexray、K线等)、组合测试
    总线解码RS-232/422/485/UART、CAN、CAN FD、LIN、SPI、I²C
    接口 Wi-Fi、USB 3.0/2.0 Host、USB Type-C、接地插孔、HDMI、Trigger out
    存储32GB
    显示 10.1 英寸触控一体屏,1280*800分辨率,11*10格
    电池7.4V、7500mAh 锂电池
    尺寸/净重265*192*50mm / 1.9kg(含电池)
