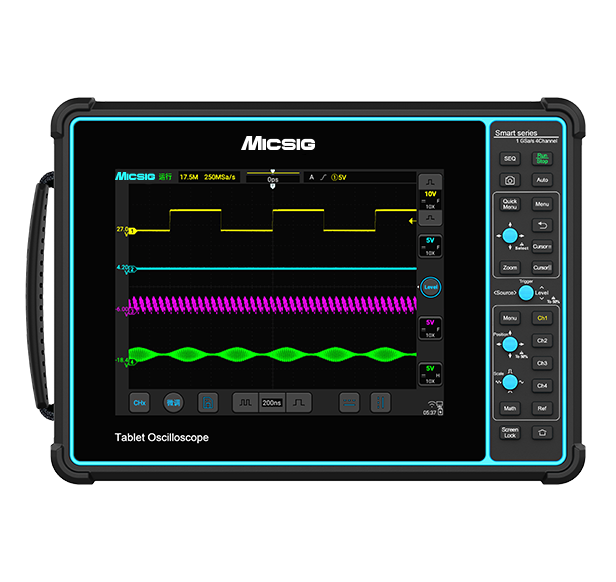

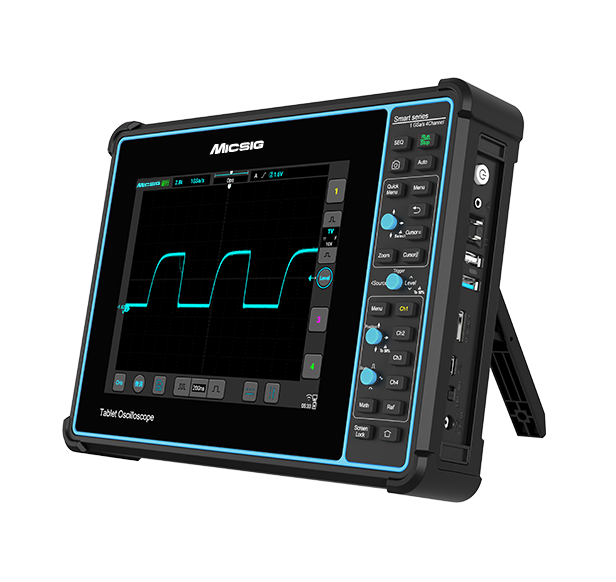

    第4代平板示波器 Smart系列

    带宽 100/200MHz

    采样率 1GSa/s

    存储深度 70Mpts

    通道数 2/4CH

    第4代平板示波器 Smart系列

    带宽 100/200MHz

    采样率 1GSa/s

    存储深度 70Mpts

    通道数 2/4CH

    SigtestUI™多任务系统

    产品概述

    Micsig平板示波器Smart系列拥有8英寸800*600分辨率的全触控电容屏,最大带宽200MHz,采样率 1GSa/s,存储深度达70Mpts,最多拥有 4 个模拟通道,波形捕获率高达13万次/秒;支持串行总线触发和解码;具备丰富的测量项和高级数学运算功能;该系列支持三种操作模式:全触控操作、全控制面板操作、触控与控制面板混合操作,结合 Micsig 独有的触控算法专利技术,以及人性化的操作系统界面,将使用体验做到了极致。

    测量无忧

    随时随地,测量无忧

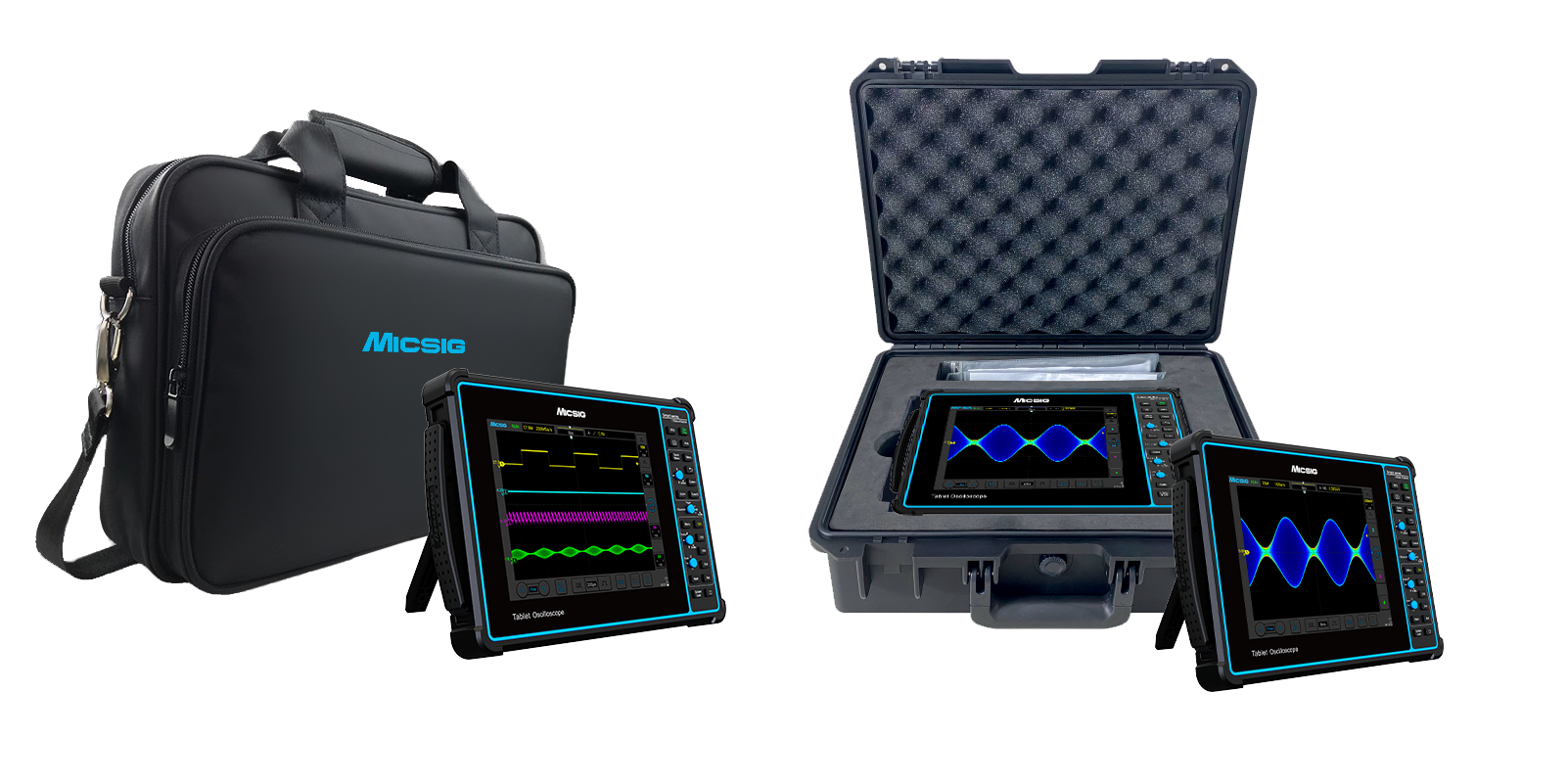

    体积小巧,携带轻便。

    支持电源锁,携带运输更安心。

    配有7500mAh锂电池,最长工作时间长达5小时。

    独创感官同步操作

    独创感官同步操作

    波形移动还是缩放都与感官同步,示波器操作更简单。

    水平与垂直系统能独立自动设置,示波器更灵活方便。

    示波器存储深度

    深存储

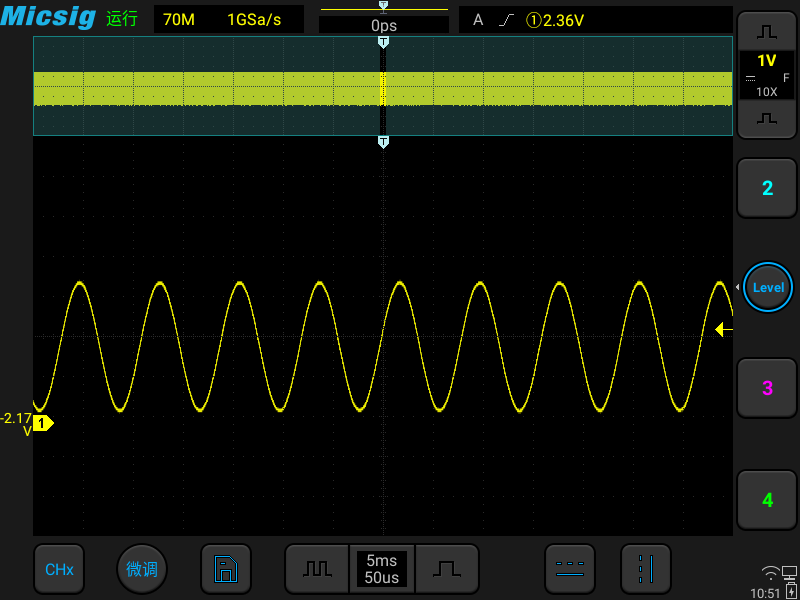

    示波器的存储深度高达70Mpts,配合Zoom技术,让全局与细节均能完美展现


    示波器波形捕获率

    高波形捕获率

    示波器的波形捕获率最高达13万次/秒,可以轻松捕获异常波形


    总线解码分析

    多种总线解码

    示波器支持6种以上串行总线解码(RS-232/422/485/UART、CAN、CAN FD、LIN、SPI、I2C等),配合TXT解码文本模式,可将解码数据导出csv格式,保证数据不遗漏。

    31种示波器自动测量项

    便捷的自动测量项

    示波器支持31种自动测量项,即点即选,一键清除

    支持打开全测量,波形测量,一目了然


    示波器硬件数字滤波

    硬件数字滤波

    示波器支持硬件数字滤波,滤除干扰和杂讯。

    麦科信示波器手机APP

    多种远程控制方式

    支持SCPI可编程仪器标准命令。

    支持手机APP(安卓、iOS)和上位机远程控制示波器。


    32GB大容量存储

    32GB大容量存储

    支持截屏、视频录制和波形数据保存。

    内置32G大容量存储,用户可以通过PC和手机访问示波器的图片、视频等海量文件。




    SigtestUI™多任务系统


    Micsig平板示波器Smart系列拥有8英寸800*600分辨率的全触控电容屏,最大带宽200MHz,采样率 1GSa/s,存储深度达70Mpts,最多拥有 4 个模拟通道,波形捕获率高达13万次/秒;支持串行总线触发和解码;具备丰富的测量项和高级数学运算功能;该系列支持三种操作模式:全触控操作、全控制面板操作、触控与控制面板混合操作,结合 Micsig 独有的触控算法专利技术,以及人性化的操作系统界面,将使用体验做到了极致。


    测量无忧

    随时随地,测量无忧

    体积小巧,携带轻便。支持电源锁,携带运输更安心。配有7500mAh锂电池,最长工作时间长达5小时。


    独创感官同步操作

    创感官同步操作

    波形移动还是缩放都与感官同步,示波器操作更简单。

    水平与垂直系统能独立自动设置,示波器更灵活方便。


    示波器存储深度

    深存储

    示波器的存储深度高达70Mpts,配合Zoom技术,让全局与细节均能完美展现。


    示波器波形捕获率

    高波形捕获率

    示波器的波形捕获率最高达13万次/秒,可以轻松捕获异常波形。


    总线解码分析

    多种总线解码

    示波器支持6种以上串行总线解码(RS-232/422/485/UART、CAN、CAN FD、LIN、SPI、I2C等),配合TXT解码文本模式,可将解码数据导出csv格式,保证数据不遗漏。


    31种示波器自动测量项

    便捷的自动测量项

    示波器支持31种自动测量项,即点即选,一键清除。

    支持打开全测量,波形测量,一目了然。


    示波器硬件数字滤波

    硬件数字滤波

    示波器支持硬件数字滤波,滤除干扰和杂讯。



    麦科信示波器手机APP


    多种远程控制方式

    支持SCPI可编程仪器标准命令。支持手机APP(安卓、iOS)和上位机远程控制示波器。


    32GB大容量存储

    32GB大容量存储

    支持截屏、视频录制和波形数据保存。内置32G大容量存储,用户可以通过PC和手机访问示波器的图片、视频等海量文件。

    产品参数表

    示波器型号STO1004STO2002
    带宽100MHz200MHz
    模拟通道数42
    上升时间≤3.5ns≤1.75ns
    实时采样率 1GSa/s
    存储深度70Mpts
    最大波形捕获率13万次/秒
    带宽限制20MHz、高低通(30kHz~最大带宽)
    触发类型边沿、脉宽、逻辑、N 边沿、欠幅、斜率、超时、视频
    总线解码RS-232/422/485/UART、CAN、CAN FD、LIN、SPI、I²C

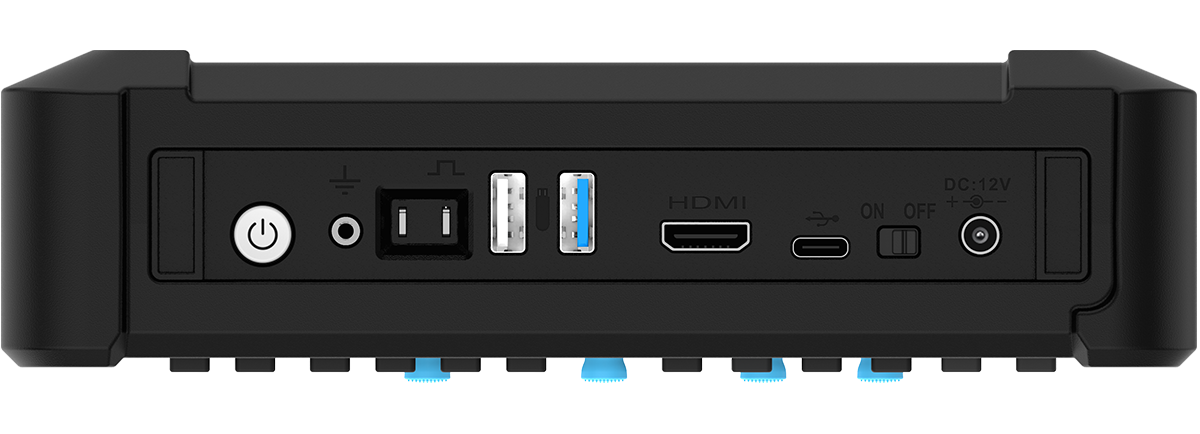

    接口 Wi-Fi、USB 3.0/2.0 Host、USB Type-C、接地插孔、HDMI、Trigger out
    存储 32G
    显示工业规格8英寸TFT-LCD,800*600分辨率,14*10格
    电池7.4V、7500mAh 锂离子电池
    尺寸/净重265*192*50mm/1.9kg(含电池)
