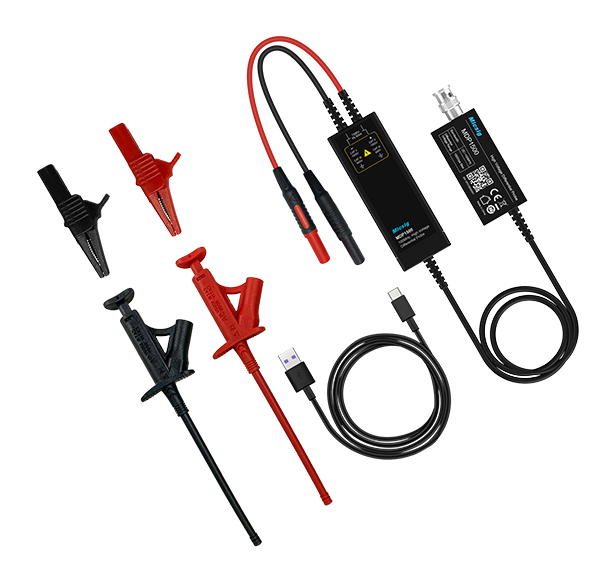

高压差分探头MDP系列

基于光隔离探头技术重新定义的 MDP 系列高压差分探头,具有超低底噪,

优秀的幅频特性和业界更高的共模抑制比,助力您轻松应对各种高频高压

信号测试。

带宽:100MHz / 150MHz / 200MHz / 300MHz / 400MHz / 500MHz

最大输入差分电压:700Vpk / 1500Vpk / 3000Vpk

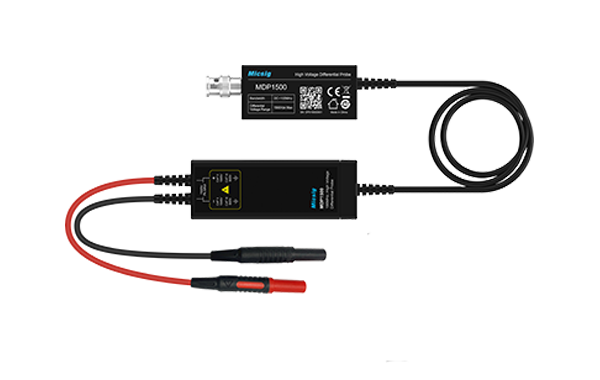

高压差分探头MDP系列

基于光隔离探头技术重新定义的 MDP 系列高压差分探头,具有超低底噪,优秀的幅频特性和业界更高的共模抑制比,助力您轻松应对各种高频高压信号测试。

带宽:100MHz / 150MHz / 200MHz / 300MHz / 400MHz / 500MHz

最大输入差分电压:700Vpk / 1500Vpk / 3000Vpk

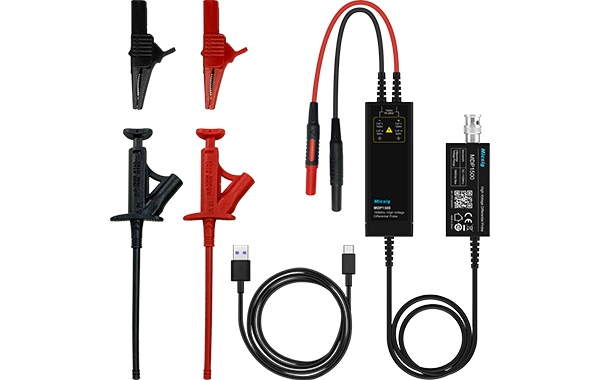

高压差分探头
5MHz 带宽限制

用于大部分开关电源中FET 的开关频率的测量,有效滤除高频噪声和干扰。


一键调零

将差分探头表笔短接,按下Zero 按键,差分探头即可迅速完成调零。


双量程选择

支持双量程切换,有效提高信噪比,更多满足测试电路要求。


BNC接口、适配无忧

通用标准BNC接口,可搭配所有品牌示波器使用。

差分探头

USB 供电、简单方便

连接示波器自带的USB 供电,标准Type-C 接口连接,无需额外电源,简单方便。


过压报警、测量安心

电压过载时,量程LED 灯会不停闪烁、蜂鸣器会不停发出“ 滴滴滴滴” 的声音,让您使用安心。

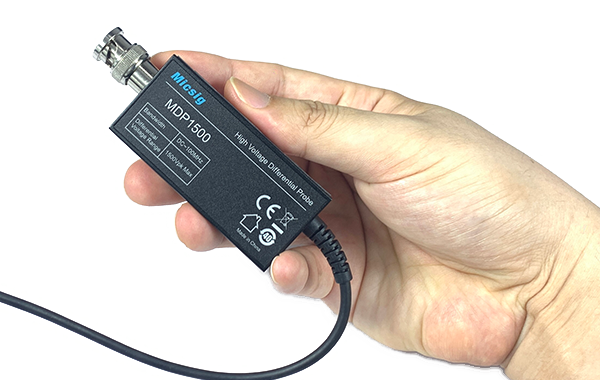

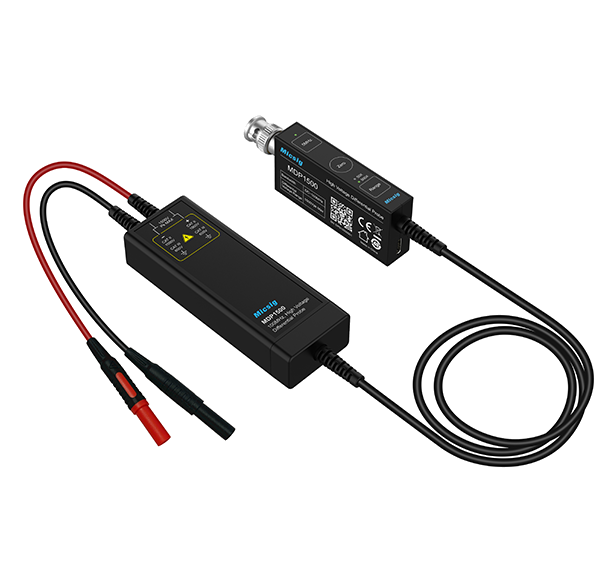

体积小巧、外观精致

体积是传统差分探头的三分之一,和笨拙外观彻底告别;设计更加小巧,外观更加精致。

差分探头

极佳的幅频特性


MDP 系列具有优秀的带宽平坦度,在二分之一带宽内幅度波动小于0.5dB,在高频段也可保持信号测试的准确性。

差分探头

精度更高,共模抑制能力更强


输入端输入阻抗较高且输入电容较低,使负载效应尽可能减小,提高了测量差分信号的精度。更高的共模抑制比性能,满足较高频率下的大共模电压浮地测量。

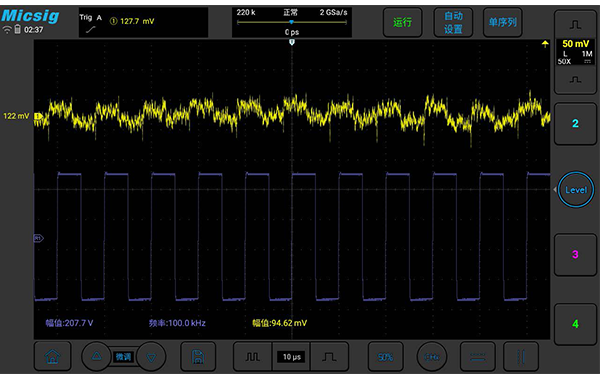

右图为在100kHz,207.7V 信号下输出的共模信号幅度94.62mV,共模抑制比>-60dB

差分探头

超低底噪


左图为MDP3000测试结果,1000X档位

全带宽下底噪为254.8μVrms

差分探头

应用场景


● 浮地电压测量                       ● 强电或高压隔离测量

● 开关电源设计                       ● 电源转换等相关设计

● 逆变、UPS 电源                   ● 焊接、电镀电源

● 变频器                                 ● 变频家电

● 电子镇流器设计                    ● 电机驱动设计

● 感应加热、电磁炉                 ● CRT 显示器设计

● 电工实验                               ● 低压电器设计

● 电子电力和电力传动实验等

5MHz 带宽限制

用于大部分开关电源中FET 的开关频率的测量,有效滤除高频噪声和干扰。


一键调零

将差分探头表笔短接,按下Zero 按键,差分探头即可迅速完成调零。


双量程选择

支持双量程切换,有效提高信噪比,更多满足测试电路要求。


BNC接口、适配无忧

通用标准BNC接口,可搭配所有品牌示波器使用。


差分探头


USB 供电、简单方便

连接示波器自带的USB 供电,标准Type-C 接口连接,无需额外电源,简单方便。


过压报警、测量安心

电压过载时,量程LED 灯会不停闪烁、蜂鸣器会不停发出“ 滴滴滴滴” 的声音,让您使用安心。


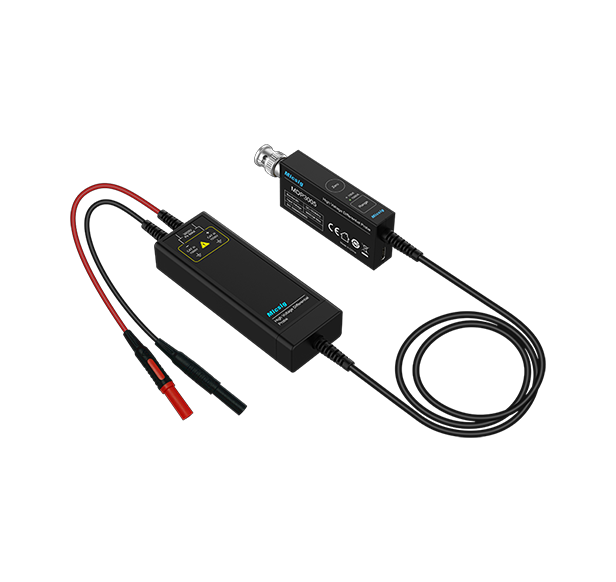

体积小巧、外观精致

体积是传统差分探头的三分之一,和笨拙外观彻底告别;设计更加小巧,外观更加精致。

差分探头

极佳的幅频特性


MDP 系列具有优秀的带宽平坦度,在二分之一带宽内幅度波动小于0.5dB,在高频段也可保持信号测试的准确性。

差分探头

精度更高,共模抑制能力更强


输入端输入阻抗较高且输入电容较低,使负载效应尽可能减小,提高了测量差分信号的精度。更高的共模抑制比性能,满足较高频率下的大共模电压浮地测量。


上图为在100kHz,207.7V 信号下输出的共模信号幅度94.62mV,共模抑制比>-60dB


差分探头

超低底噪


上图为MDP3000测试结果,1000X档位,全带宽下底噪为254.8μVrms。



差分探头


应用场景


● 浮地电压测量                       ● 强电或高压隔离测量

● 开关电源设计                       ● 电源转换等相关设计

● 逆变、UPS 电源                   ● 焊接、电镀电源

● 变频器                                 ● 变频家电

● 电子镇流器设计                    ● 电机驱动设计

● 感应加热、电磁炉                 ● CRT 显示器设计

● 电工实验                               ● 低压电器设计

● 电子电力和电力传动实验等

产品参数表

型号 带宽 最大输入差分电压(DC+AC PK) 共模抑制比 输入阻抗
MDP700 100MHz 70V(20X)
700V(200X)
DC:>-80dB
100kHz: >-60dB
10MHz: >-30dB
100MHz: >-26dB
16MΩ / 1.5pF(差分)
8MΩ / 3pF(单端对地)
MDP1500 150V(50X)
1500V(500X)
16MΩ / 1.5pF(差分)
8MΩ / 3pF(单端对地)
MDP3000 300V(100X)
3000V(1000X)
20MΩ / 1.5pF(差分)
10MΩ / 3pF(单端对地)
MDP701150MHz 70V(20X)
700V(200X)
DC:>-80dB
100kHz: >-60dB
10MHz: >-30dB
100MHz: >-26dB
16MΩ / 1.5pF(差分)
8MΩ / 3pF(单端对地)
MDP1501 150V(50X)
1500V(500X)
16MΩ / 1.5pF(差分)
8MΩ / 3pF(单端对地)
MDP3001 300V(100X)
3000V(1000X)
20MΩ / 1.5pF(差分)
10MΩ / 3pF(单端对地)
MDP702200MHz 70V(20X)
700V(200X)
DC:>-80dB
100kHz: >-60dB
10MHz: >-30dB
100MHz: >-26dB
16MΩ / 1.5pF(差分)
8MΩ / 3pF(单端对地)
MDP1502 150V(50X)
1500V(500X)
16MΩ / 1.5pF(差分)
8MΩ / 3pF(单端对地)
MDP3002 300V(100X)
3000V(1000X)
20MΩ / 1.5pF(差分)
10MΩ / 3pF(单端对地)
MDP703 300MHz 70V(20X)
700V(200X)
DC:>-80dB
100kHz: >-70dB
10MHz: >-50dB
120MHz: >-35dB
16MΩ / 0.5pF(差分)
8MΩ / 1pF(单端对地)
MDP1503 150V(50X)
1500V(500X)
16MΩ / 0.5pF(差分)
8MΩ / 1pF(单端对地)
MDP3003 300V(100X)
3000V(1000X)
20MΩ / 0.5pF(差分)
10MΩ / 1pF(单端对地)
MDP704400MHz 70V(20X)
700V(200X)
DC:>-80dB
100kHz: >-70dB
10MHz: >-50dB
120MHz: >-35dB
16MΩ / 0.5pF(差分)
8MΩ / 1pF(单端对地)
MDP1504 150V(50X)
1500V(500X)
16MΩ / 0.5pF(差分)
8MΩ / 1pF(单端对地)
MDP3004 300V(100X)
3000V(1000X)
20MΩ / 0.5pF(差分)
10MΩ / 1pF(单端对地)
MDP705500MHz 70V(20X)
700V(200X)
DC:>-80dB
100kHz: >-70dB
10MHz: >-50dB
120MHz: >-35dB
16MΩ / 0.5pF(差分)
8MΩ / 1pF(单端对地)
MDP1505 150V(50X)
1500V(500X)
16MΩ / 0.5pF(差分)
8MΩ / 1pF(单端对地)
MDP3005 300V(100X)
3000V(1000X)
20MΩ / 0.5pF(差分)
10MΩ / 1pF(单端对地)
