汽车诊断示波器

VATO系列


带宽:200MHz                    采样率:1GSa/s

存储深度:50Mpts               通道 :4CH

汽车诊断示波器VATO系列


带宽:200MHz

采样率:1GSa/s

存储深度:50Mpts

通道:4CH

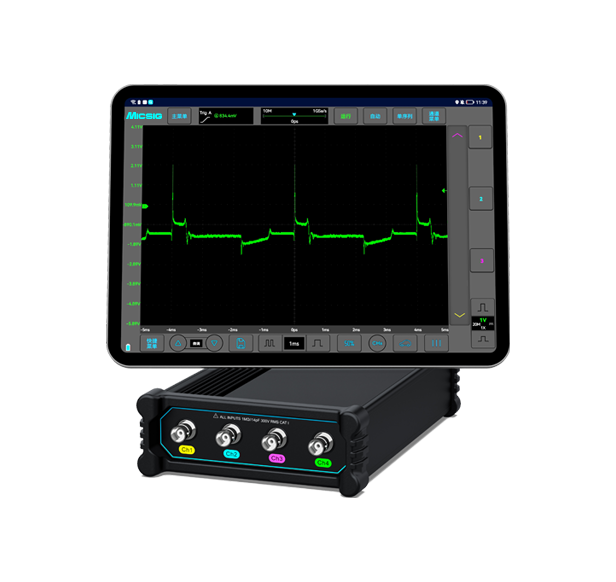

虚拟示波器

极致便捷

通过Type-C接口,可与任意支持安卓系统的平台或设备搭配使用。

如智能手机、平板设备或者安卓系统的个人电脑。

AVTO虚拟示波器操作系统

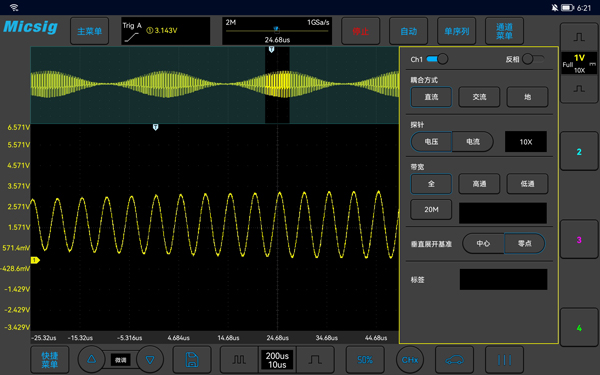

人性化操作

搭载了专为移动端设计的全触控操作系统,交互极简,具有可靠的实时性和智能的易学性。


AVTO虚拟示波器电池

大容量电池

可选配7500mAh锂离子电池,最长工作时间长达24小时,现场检测方便无忧。

支持电源锁,携带运输更安心。

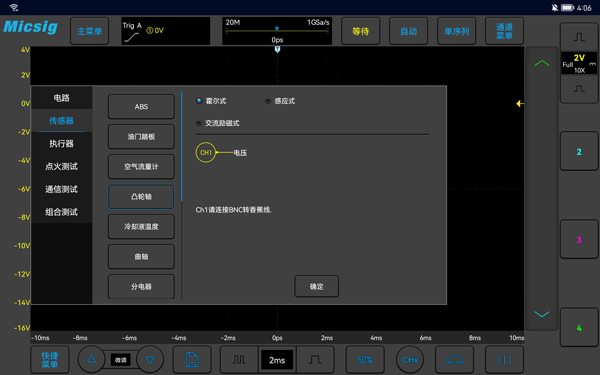

虚拟示波器传感器测试

操作便捷,内置多种汽车传感器测试。支持对ABS、油门踏板、节气门位置、进气压力、空气流量计、曲轴、凸轮轴、爆震、氧传感器等进行测试。

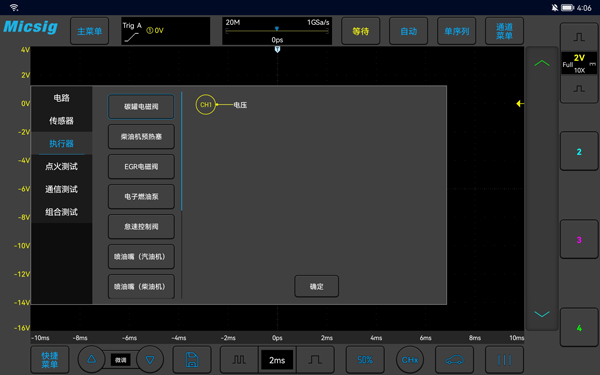

虚拟示波器执行器测试

一点即测,方便快捷, 支持汽车各种执行器测试,包括各类喷油嘴电压与电流、风扇控制信号、可变气门正时、碳罐电磁阀、EGR电磁阀等。

虚拟示波器点火测试

点火测试,包含初级点火、次级点火以及初级点火和次级点火的组合测试。

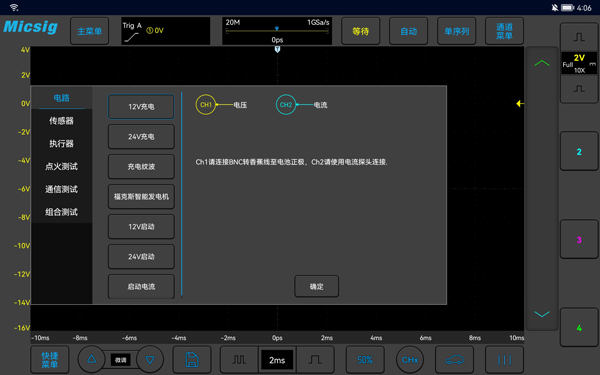

虚拟示波器电路测试

充电/启动 电路测试,包括12V充电/启动、24V充电/启动、充电纹波等测试。

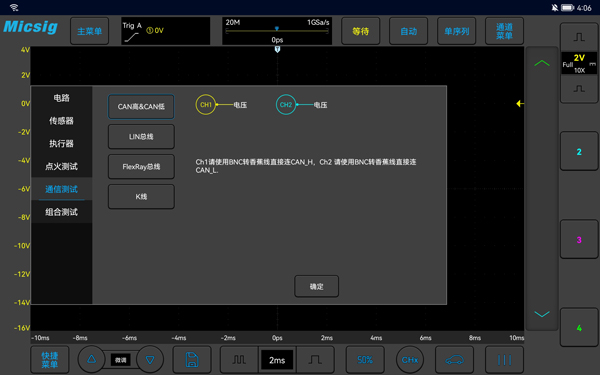

虚拟示波器通信测试

通信测试,包括CAN总线、LIN总线、FlexRay总线、K线。

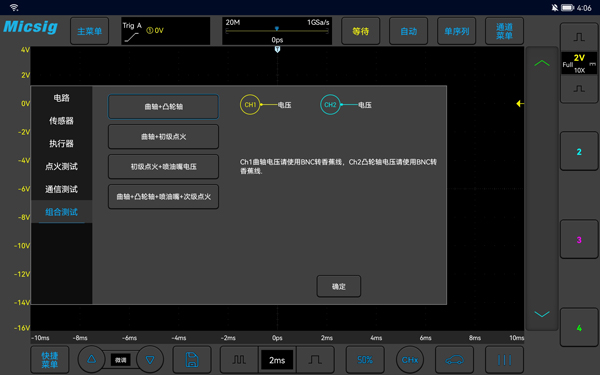

虚拟示波器组合测试

示波器多个通道一起测量可进行多种组合测试,如曲轴与凸轮轴的组合测试,初级点火和喷油嘴电压的组合测试等。

AVTO虚拟示波器配件

标配各种汽修专用配件,如刺针、鳄鱼夹等。专业性强,使得测量更加得心应手。

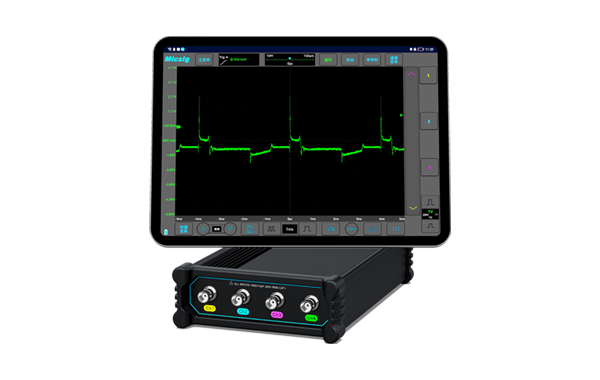

虚拟示波器

极致便捷

通过Type-C接口,可与任意支持安卓系统的平台或设备搭配使用。

如智能手机、平板设备或者PC安卓虚拟机。


AVTO虚拟示波器操作系统


人性化操作

搭载了专为移动端设计的全触控操作系统,交互极简,具有可靠的实时性和智能的易学性。

AVTO虚拟示波器电池

大容量电池

可选配7500mAh锂离子电池,最长工作时间长达24小时,现场检测方便无忧。

支持电源锁,携带运输更安心。


虚拟示波器传感器测试


操作便捷,内置多种汽车传感器测试。支持对ABS、油门踏板、节气门位置、进气压力、空气流量计、曲轴、凸轮轴、爆震、氧传感器等进行测试。


虚拟示波器执行器测试


一点即测,方便快捷, 支持汽车各种执行器测试,包括各类喷油嘴电压与电流、风扇控制信号、可变气门正时、碳罐电磁阀、EGR电磁阀等。


虚拟示波器点火测试


点火测试,包含初级点火、次级点火以及初级点火和次级点火的组合测试。


虚拟示波器电路测试


充电/启动 电路测试,包括12V充电/启动、24V充电/启动、充电纹波等测试。


虚拟示波器通信测试


通信测试,包括CAN总线、LIN总线、FlexRay总线、K线。


虚拟示波器组合测试


示波器多个通道一起测量可进行多种组合测试,如曲轴与凸轮轴的组合测试,初级点火和喷油嘴电压的组合测试等。


AVTO虚拟示波器配件



标配各种汽修专用配件,如刺针、鳄鱼夹等。专业性强,使得测量更加得心应手。


产品参数表

型号VATO2004
最大带宽200MHz
模拟通道数4
上升时间≤1.75ns
最高采样率1GSa/s
最大存储深度50Mpts
直流增益精度≤ 2%
垂直分辨率8位
输入阻抗1MΩ±1% || 14pF
供电DC 12V
支持测试

充电电路、启动电路、传感器、执行器、点火测试、通信测试(含CAN 、LIN、Flexray、K线等)、组合测试

选配电池7.4V、7500mAh锂离子电池
尺寸140*215*52mm
净重640g

产品参数表

型号VATO2004
最大带宽200MHz
模拟通道数4
上升时间≤1.75ns
最高采样率1GSa/s
最大存储深度50Mpts
直流增益精度≤ 2%
垂直分辨率8位
输入阻抗1MΩ±1% || 14pF
供电DC 12V
支持测试

充电电路、启动电路、传感器、执行器、点火测试、通信测试(含CAN 、LIN、Flexray、K线等)、组合测试

选配电池7.4V、7500mAh锂离子电池
尺寸140*215*52mm
净重640g
