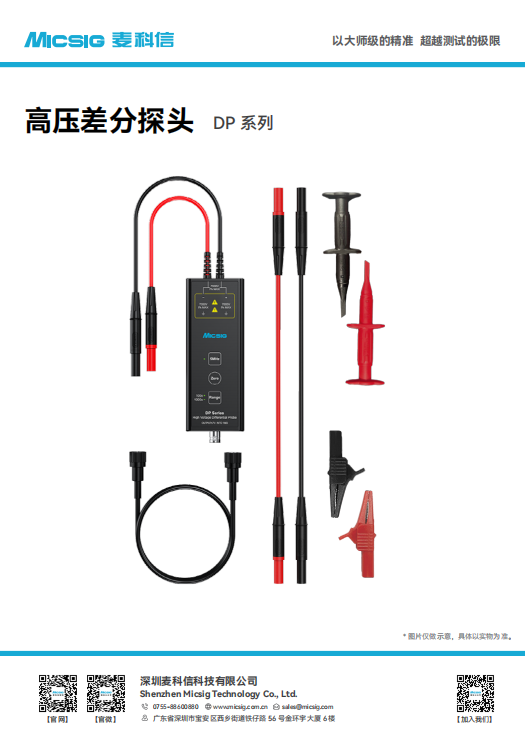

产品概述

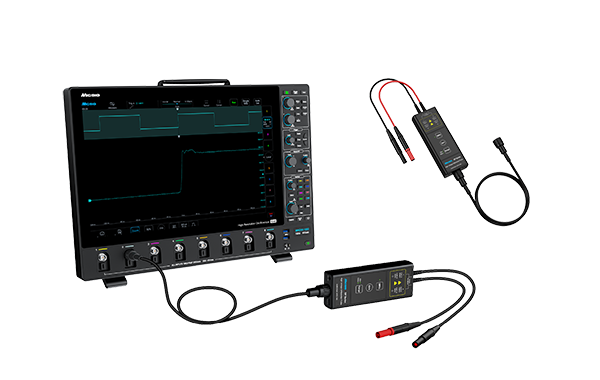

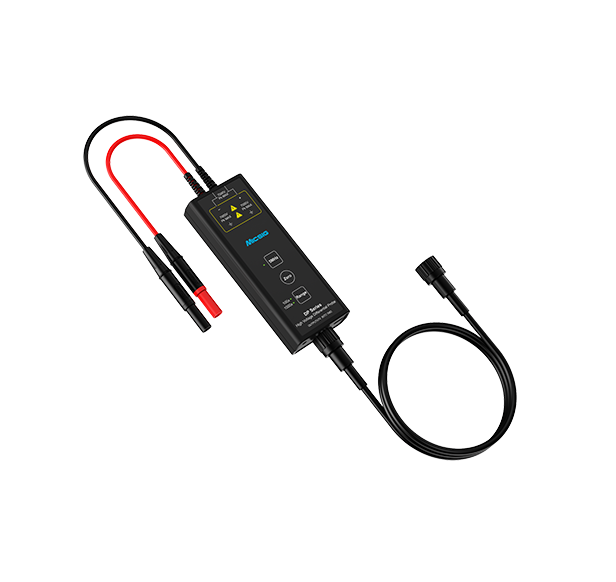

麦科信 DP 系列高压差分探头，带宽 100-300MHz、最大输入电压 7000Vpk，标准 BNC 接口，适配所有品牌示波器。一键秒校零 + 过载报警 + 量程断电记忆，操作便捷；双量程设计匹配不同测试电压；高阻低容设计，最小化负载效应；测量精度高达 ±1%，兼具优秀幅频特性与高共模抑制比；DC 5V 与 Type-C 双供电口选择，使用便捷轻松，不受场地限制；支持指令编程控制，实现自动化流程测试；5MHz 带宽限制功能，可抑制高频噪声干扰，波形更清晰明确；广泛适用于新能源汽车动力系统、光伏逆变器、开关电源等高频高压测试场景。

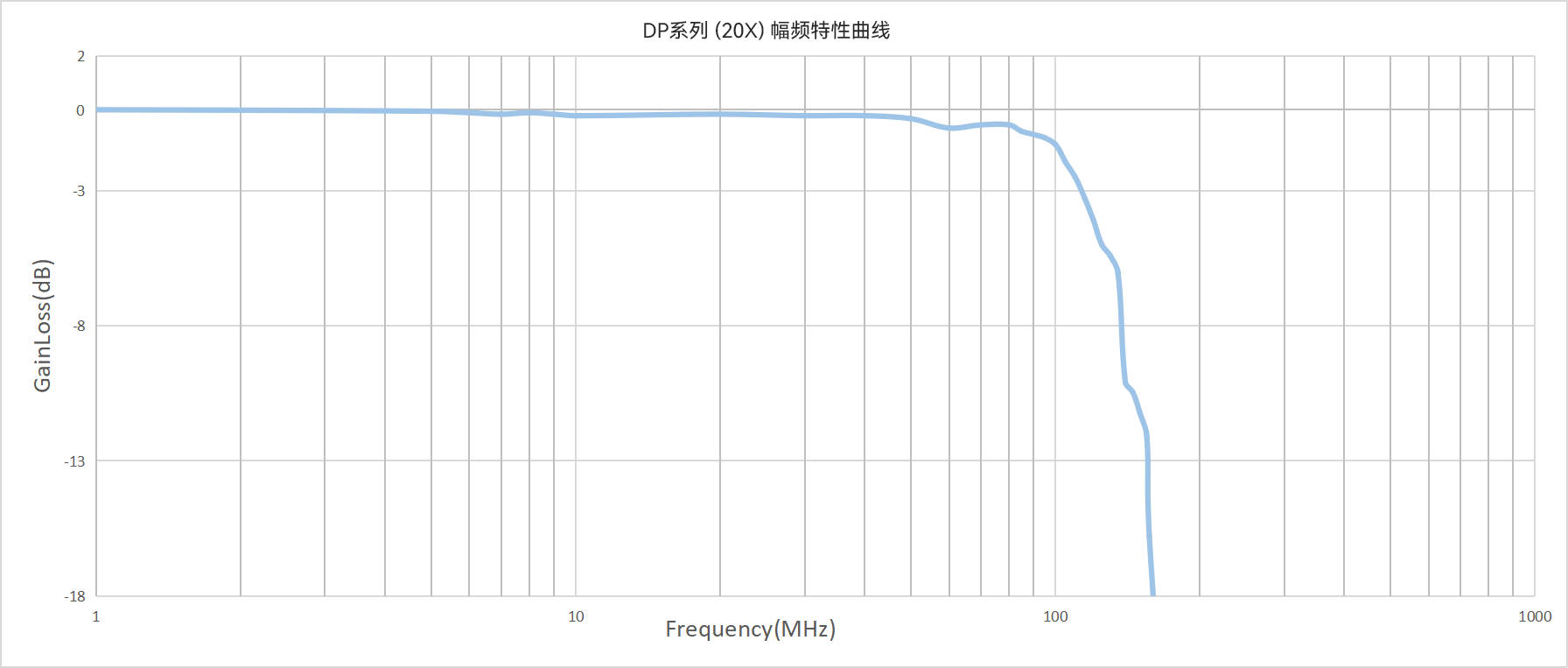

极佳的幅频特性

DP 系列具有优秀的带宽平坦度，DP700 在 100 MHz 带宽内，增益 / 损耗的变化极小，在高频段也可保持信号测试的准确性。

精度更高，共模抑制能力更强

输入端输入阻抗较高且输入电容较低，使负载效应尽可能减小，提高了测量差分信号的精度。更高的共模抑制比性能，满足较高频率下的大共模电压浮地测量。

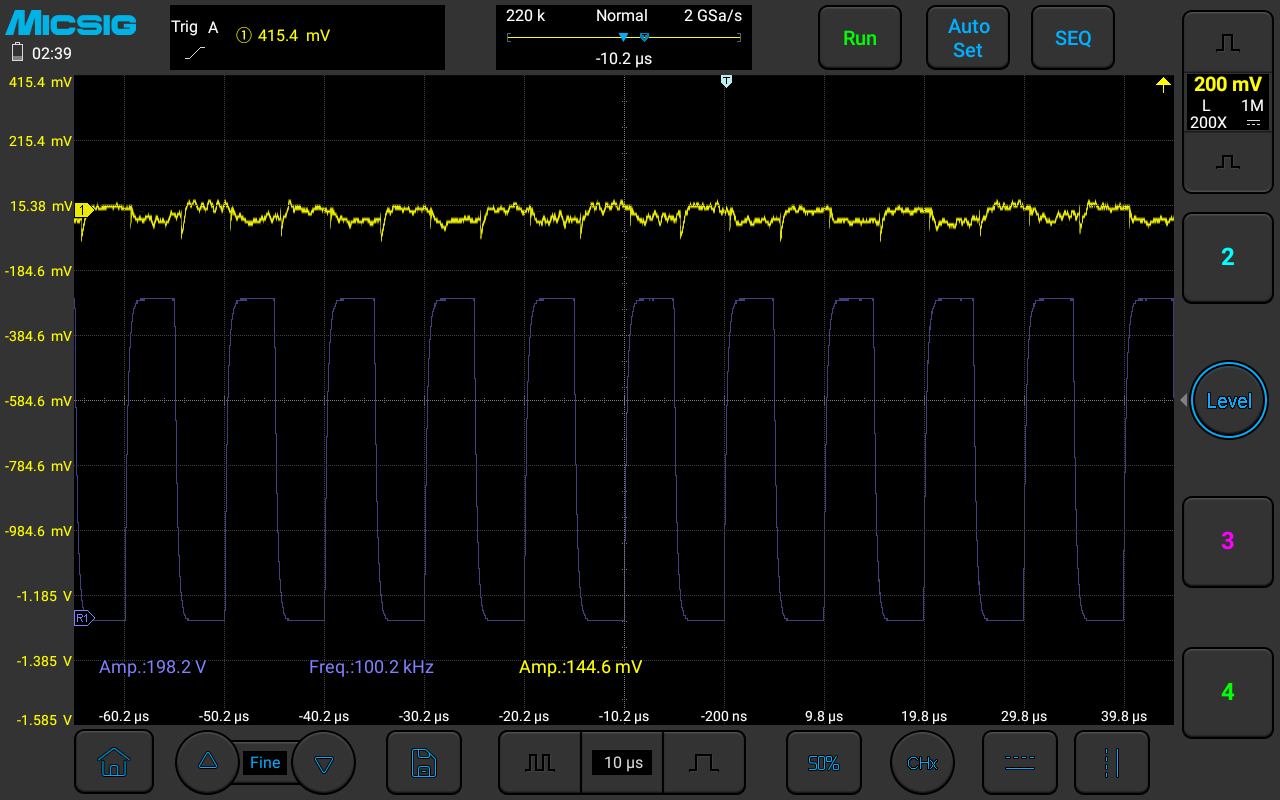

图为DP700在 100kHz，198.2V 信号下输出的共模信号幅度144.6mV，共模抑制比 >-63dB

超低底噪

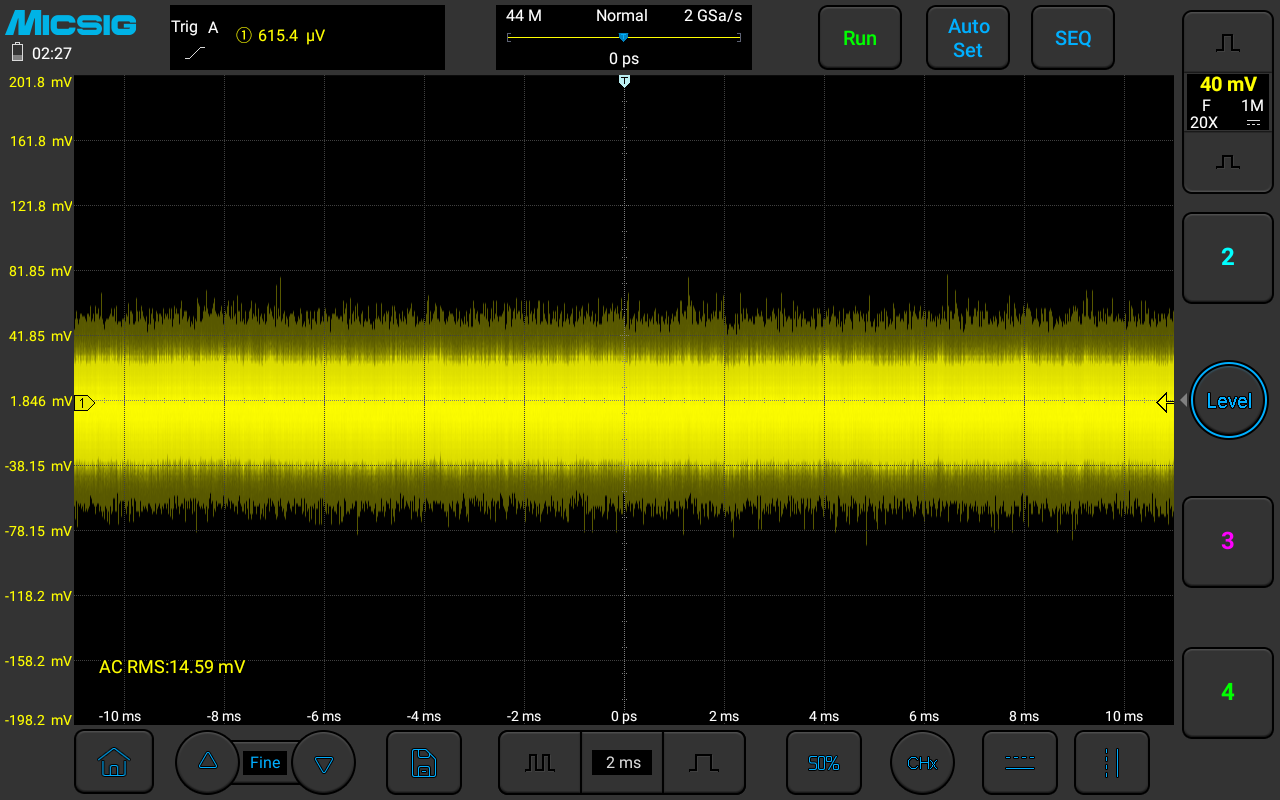

图为 DP700 测试结果，全带宽下底噪为 14.59mVrms（20X）

5MHz 带宽限制

用于大部分开关电源中FET 的开关频率的测量，有效滤除高频噪声和干扰。

一键调零

将差分探头表笔短接，按下Zero 按键，差分探头即可迅速完成调零。

双量程选择

支持双量程切换，有效提高信噪比，更多满足测试电路要求。

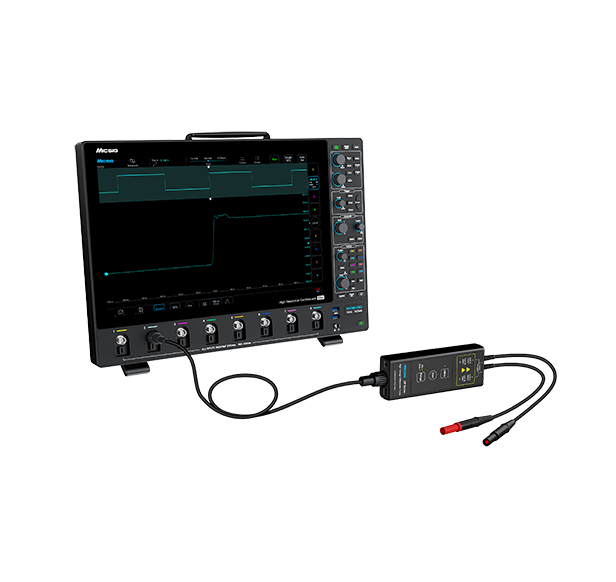

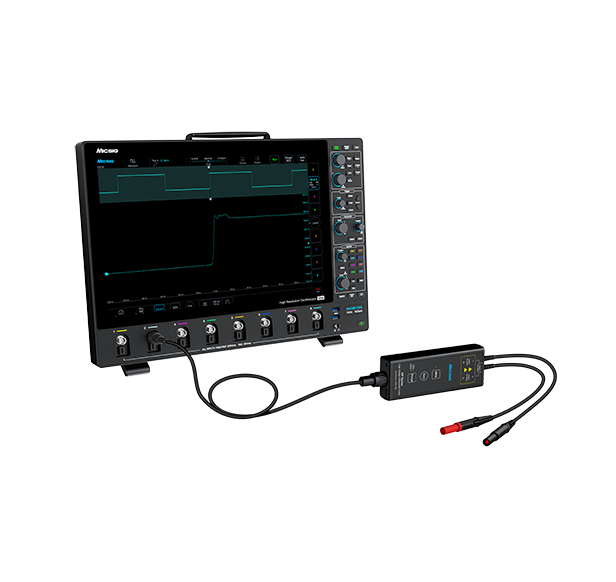

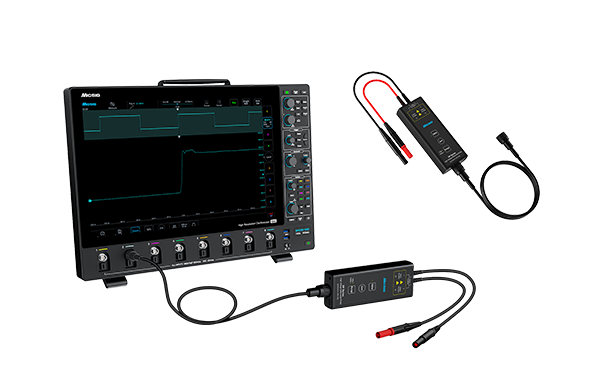

BNC接口、适配无忧

采用标准BNC接口设计，适用所有品牌示波器。

过压报警、测量安心

通过LED 灯闪烁和蜂鸣器报警提示过压，使用安全放心。

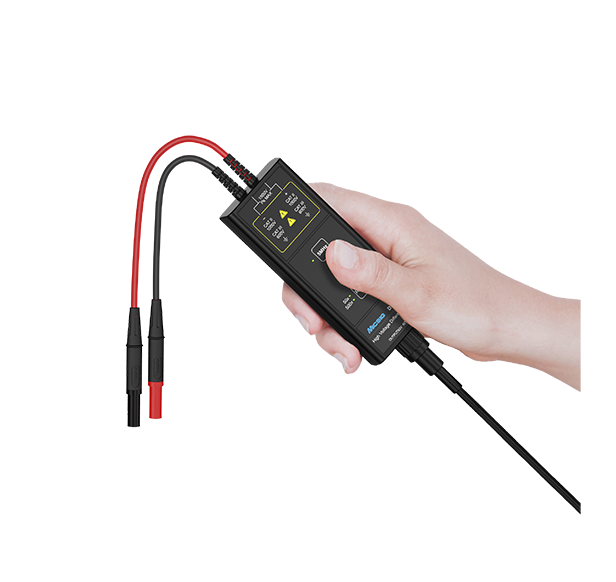

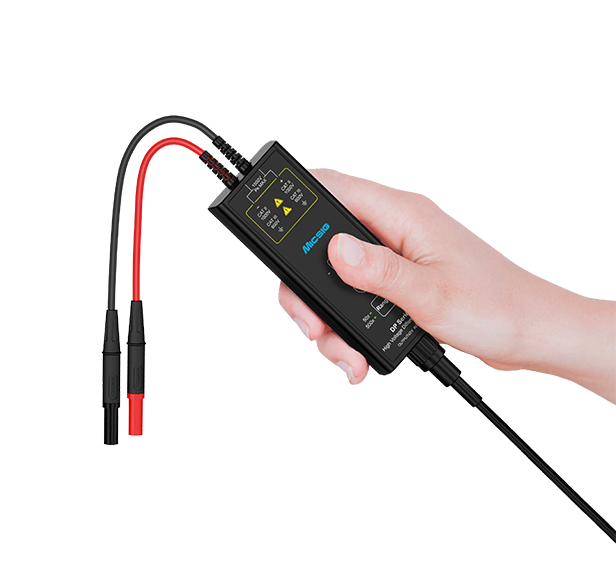

体积小巧、外观精致

体积是传统差分探头的三分之一， 和笨拙外观彻底告别；设计更加小巧，外观更加精致。

应用场景

● 浮地电压测量

● 强电或高压隔离测量

● 开关电源设计

● 电源转换等相关设计

● 逆变器、UPS 电源

● 变频器

● 电子镇流器设计

● 电机驱动设计

● 电工实验

● 低压电器设计

● 电子电力和电力传动实验等

● 第三代半导体测试
