第5代平板示波器

MDO系列


带宽:500MHz

采样率:3GSa/s

存储深度:360Mpts

通道数:4CH

触控屏:14英寸,1920*1200

第5代平板示波器MDO系列


带宽:500MHz

采样率:3GSa/s

存储深度:360Mpts

通道数:4CH

触控屏:14英寸,1920*1200

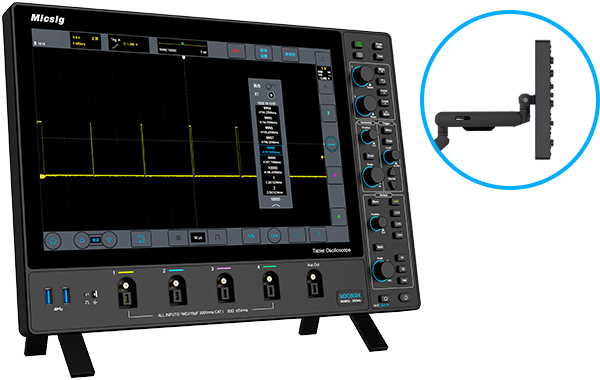

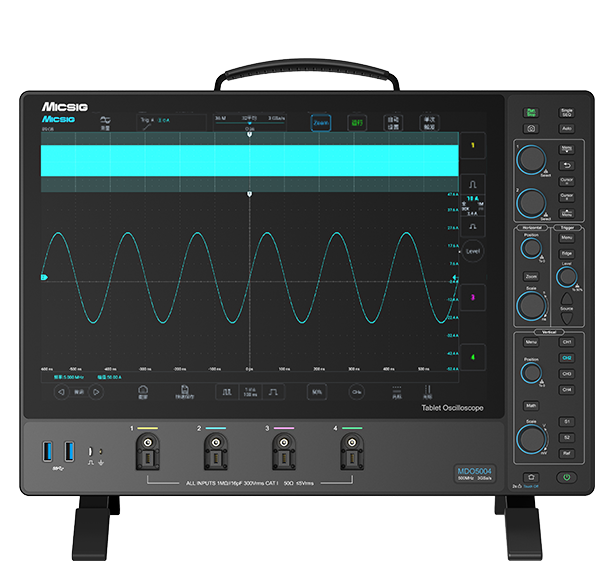

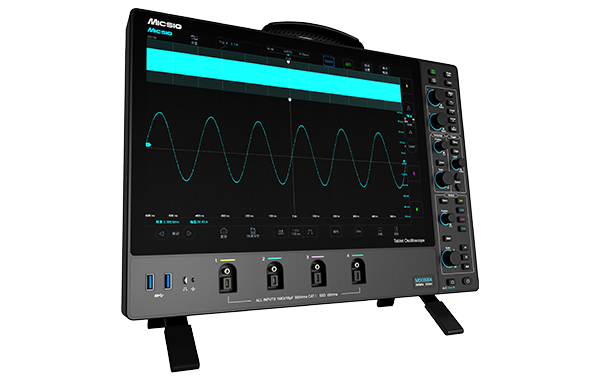

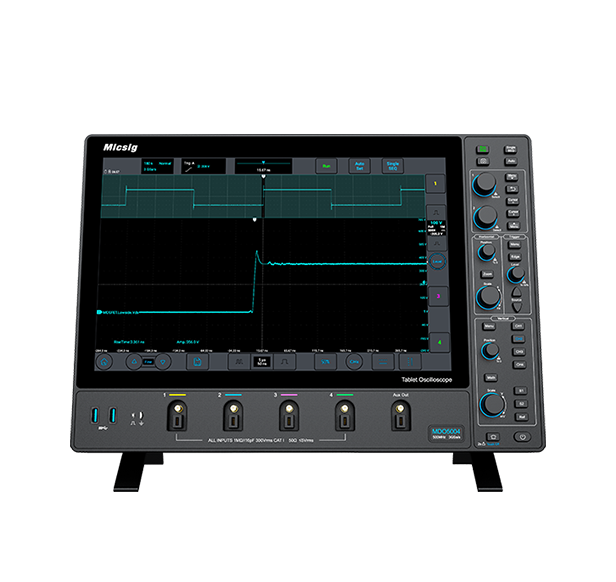

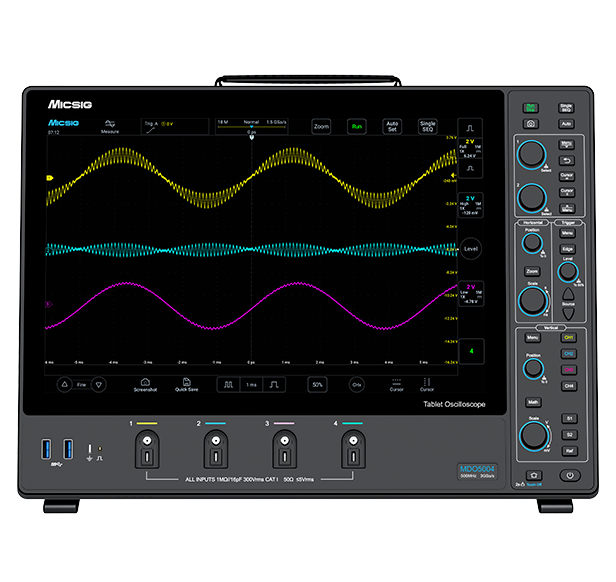

平板示波器MDO5004

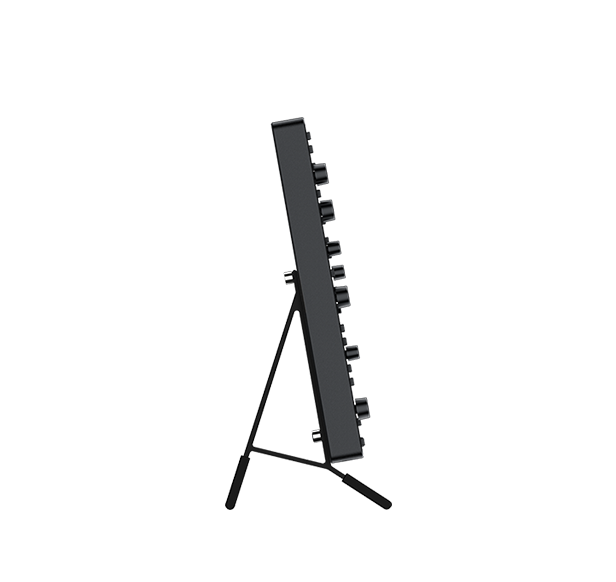

麦科信第5代平板示波器MDO系列,500MHz带宽、3GSa/s 的实时采样率、4 个模拟通道、360Mpts的存储深度;其3.58cm 的超薄设计,支持悬挂,可大幅节省您的宝贵桌面空间;14英寸触控屏,1920*1200 分辨率,超清波形显示,给您带来无以伦比的操作体验。

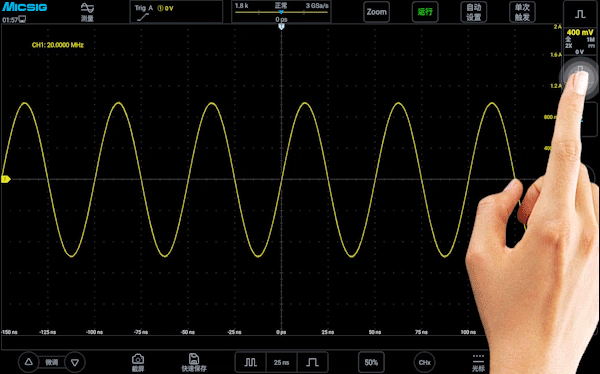

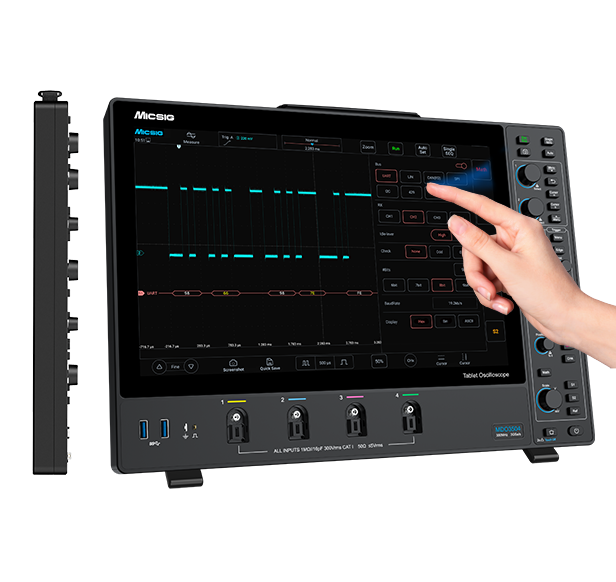

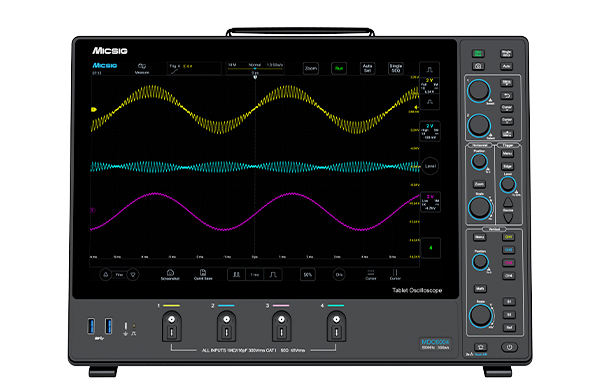

平板示波器SigTest UI仪器专用系统

人性化UI,五分钟快速上手

三种操作模式:全触控操作/实体按键旋钮/混合操作;


搭载SigTest UI仪器专用系统,集数千工程师用户建议优化演进而成,所有的操作都可快捷完成,将复杂工作简单化。

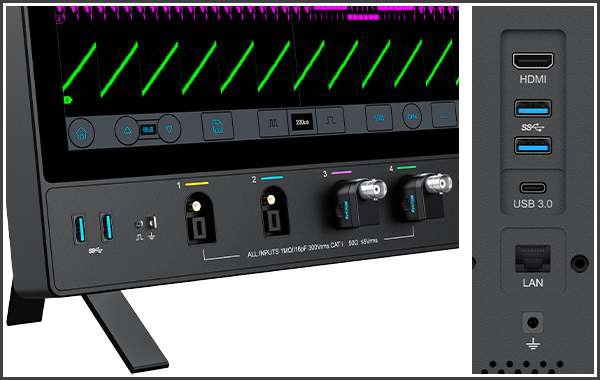

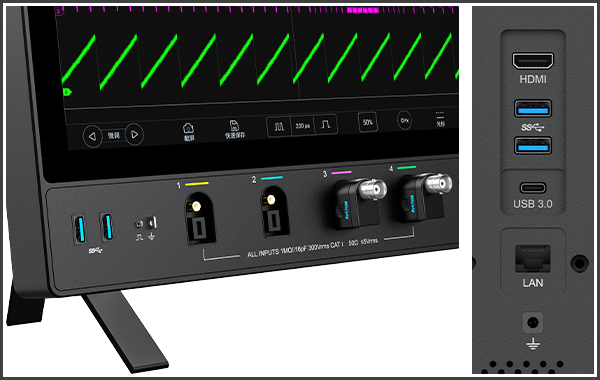

平板示波器MDO5004接口

接口丰富

独创Mic-OPI™探头接口、自动识别探头衰减倍率,无源探头一键自动补偿;标配BNC转接器,可适配市场上BNC接口探头。


配置USB 3.0 Host、USB Type-C、LAN、HDMI、Trigger out等丰富端口。

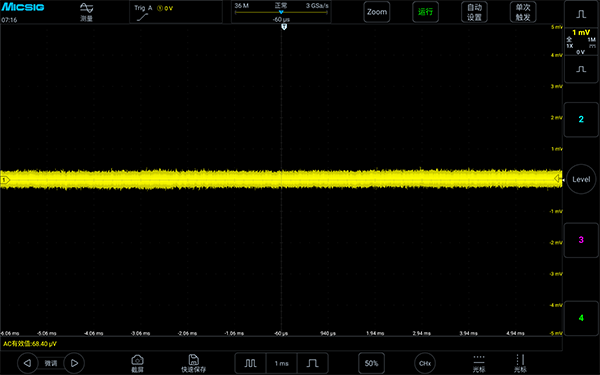

平板示波器MDO5004底噪

极低的基底噪声

MDO系列在500MHz全带宽下,依然可以做到小于90μVrms 的底噪,让您在电路调试和信号分析的过程中,精确捕捉到微弱且重要的信号。

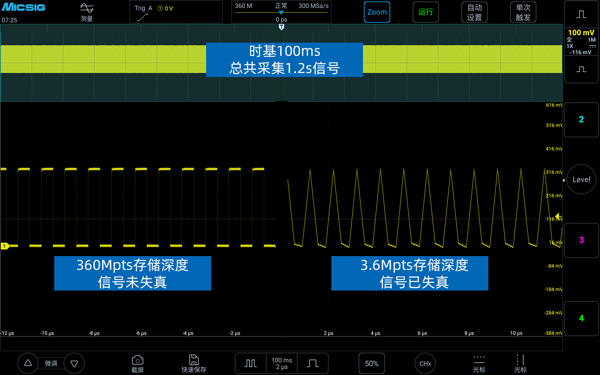

平板示波器MDO5004分段存储

深存储,标配分段存储

360Mpts存储深度,同时打开2个通道依然不会削减,在大时基下信号依然具有优秀的保真度;


标配分段存储,把有限的存储空间划分为多个小段,将多个触发事件汇集于一条存储空间之内,配合便捷的分析查看功能,通过自由的融合显示与逐个显示,让分析和定位变的更加准确高效,使“波海捞针”成为可能。

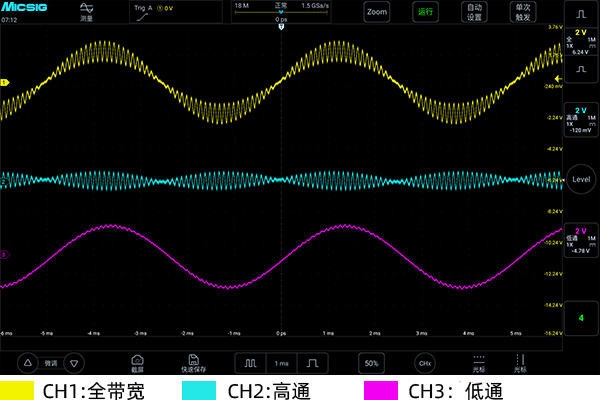

平板示波器MDO5004硬件数字滤波

硬件数字滤波

硬件数字滤波可以选择性地通过或阻止特定频率范围内的信号成分;这对于分析信号的特定频带或观察特定频率成分的变化非常有用。

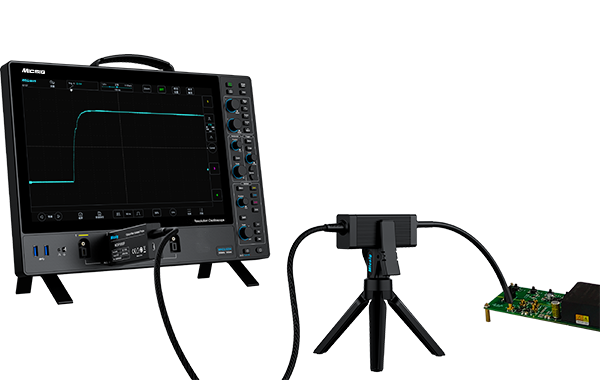

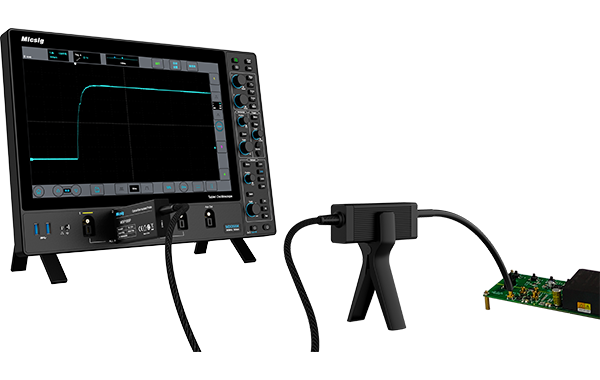

麦科信示波器探头

齐全的探头选择

除了标配的无源探头以外,MDO系列支持连接Micsig全系列的光隔离探头、高压差分探头、高频交直流电流探头、高频交流电流探头等,组合使用可将探头与示波器性能发挥到极致,具有超高性价比。


平板示波器MDO5004

麦科信第5代平板示波器MDO系列,500MHz带宽、3GSa/s 的实时采样率、4 个模拟通道、360Mpts的存储深度;其3.58cm 的超薄设计,支持悬挂,可大幅节省您的宝贵桌面空间;14英寸触控屏,1920*1200 分辨率,超清波形显示,给您带来无以伦比的操作体验。

平板示波器SigTest UI仪器专用系统

人性化UI,五分钟快速上手

三种操作模式:全触控操作/实体按键旋钮/混合操作;


搭载SigTest UI仪器专用系统,集数千工程师用户建议优化演进而成,所有的操作都可快捷完成,将复杂工作简单化。


平板示波器MDO5004接口

接口丰富

独创Mic-OPI™探头接口、自动识别探头衰减倍率,无源探头一键自动补偿;标配BNC转接器,可适配市场上BNC接口探头。


配置USB 3.0 Host、USB Type-C、LAN、HDMI、Trigger out等丰富端口。

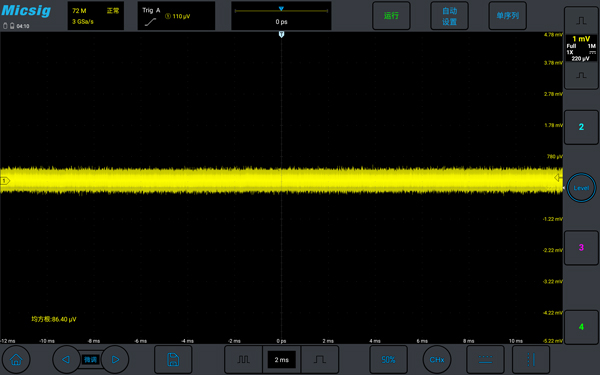

平板示波器MDO5004底噪

极低的基底噪声

MDO系列在500MHz全带宽下,依然可以做到小于90μVrms 的底噪,让您在电路调试和信号分析的过程中,精确捕捉到微弱且重要的信号。

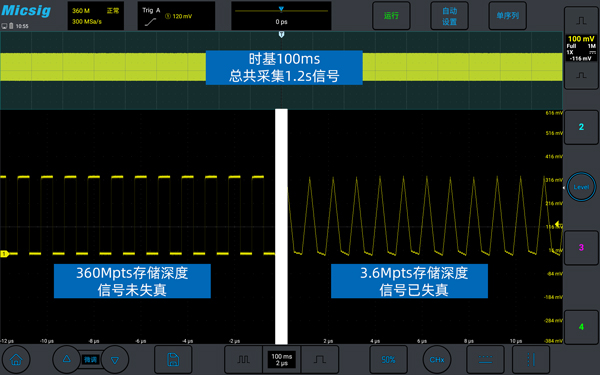

平板示波器MDO5004分段存储

深存储,标配分段存储

360Mpts存储深度,同时打开2个通道依然不会削减,在大时基下信号依然具有优秀的保真度;


标配分段存储,把有限的存储空间划分为多个小段,将多个触发事件汇集于一条存储空间之内,配合便捷的分析查看功能,通过自由的融合显示与逐个显示,让分析和定位变的更加准确高效,使“波海捞针”成为可能。


平板示波器MDO5004硬件数字滤波

硬件数字滤波

硬件数字滤波可以选择性地通过或阻止特定频率范围内的信号成分;这对于分析信号的特定频带或观察特定频率成分的变化非常有用。


麦科信示波器探头

齐全的探头选择

除了标配的无源探头以外,MDO系列支持连接Micsig全系列的光隔离探头、高压差分探头、高频交直流电流探头、高频交流电流探头等,组合使用可将探头与示波器性能发挥到极致,具有超高性价比。

产品参数表

型号MDO5004MDO3504MDO2504
带宽500MHz350MHz250MHz
上升时间≤0.7ns≤1ns≤1.4ns
模拟通道数444
实时采样率3GSa/s3GSa/s3GSa/s
存储深度360Mpts360Mpts360Mpts
最大波形捕获率23万次/秒
垂直分辨率8位
底噪<90μVrms
接口USB 3.0 Host、USB Type-C、 LAN、HDMI、Trigger out
显示14 英寸触控一体屏,1920*1200分辨率
尺寸 / 净重400*280*35.8mm / 4.3kg

产品参数表

型号MDO5004MDO3504MDO2504
带宽500MHz350MHz250MHz
上升时间≤0.7ns≤1ns≤1.4ns
模拟通道数444
实时采样率3GSa/s3GSa/s3GSa/s
存储深度360Mpts360Mpts360Mpts
最大波形捕获率23万次/秒
垂直分辨率8位
底噪<90μVrms
接口USB 3.0 Host、USB Type-C、 LAN、HDMI、Trigger out
显示14 英寸触控一体屏,1920*1200分辨率
尺寸 / 净重400*280*35.8mm / 4.3kg
