RCP500罗氏线圈(新品)


安全便捷,无过载危险


带宽:15-300KHz   (-3dB )

测量范围:200mApk-500Apk

输出灵敏度:10mV/A

典型精度 :1%

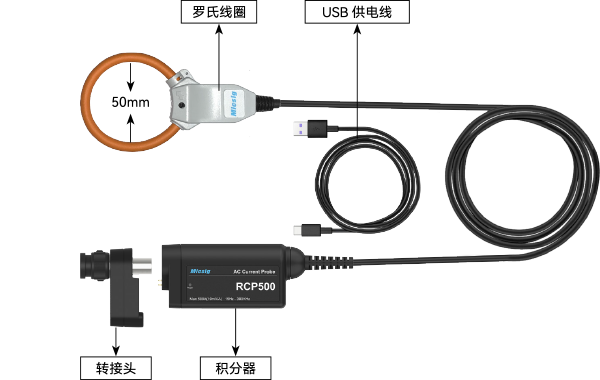

RCP500柔性交流电流探头


安全便捷,无过载危险


带宽:15-300KHz   (-3dB )

测量范围:200mApk-500Apk

输出灵敏度:10mV/A

典型精度 :1%

1.钳体纤细,足够灵活,测量方便,无须破坏导体;

2.带宽为15~300KHz,最大测量电流达500Apk;

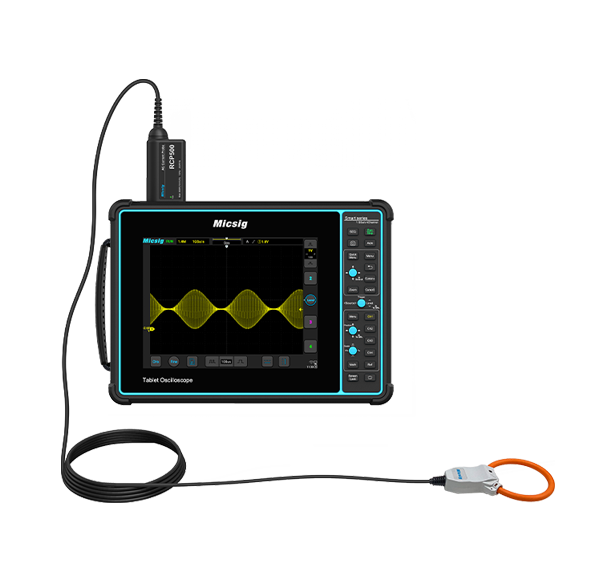

3.适配Micsig UPI有源探头接口,即插即用,无需额外供电;

4.安全便捷,无过载危险; 标配Micsig专用转接头PA05,可适配Micsig品牌之外的其他示波器。

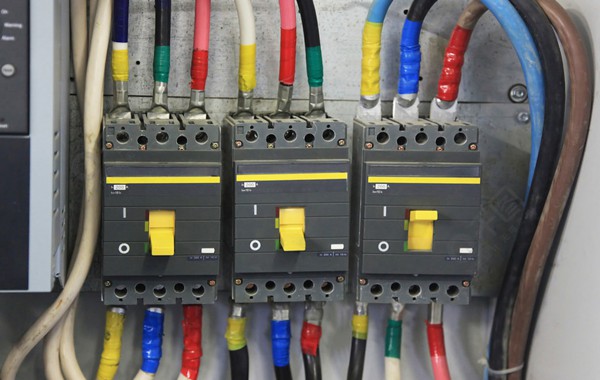

交流电流探头可测量波形复杂的电流信号,如功率器件的瞬态冲击电流,三相供电系统的正弦电流、测量电流的谐波构成、IGBT、MOSFET 管电流测量等。


钳体纤细,足够灵活,测量方便,无须破坏导体


带宽为15~300KHz,最大测量电流达500Apk


适配Micsig UPI有源探头接口,即插即用,无需额外供电。


安全便捷,无过载危险; 标配Micsig专用转接头PA05,可适配Micsig品牌之外的其他示波器。

产品参数表

型号   RCP500
带宽15Hz-300KHz (-3dB )
测量范围200mApk-500Apk
输出连接器可供电BNC / 外接BNC
输出灵敏度10mV/A
典型精度   1%
相位精度   ≤0.8° (45Hz-66Hz)
温度系数   使用温度范围内加上0.05×精度规格/℃ (23℃±5℃以外)
导体位置的影响   ±1%以内(与中心部分的偏差)
外部磁场的影响   1.5%   f.s.以下(400A/m,50Hz/60Hz)
偏置电压   ±1mV 以下
耐压   AC   10kV RMS (1分钟)
(50Hz/60Hz)
(仅罗氏线圈部分)
输出阻抗   高阻
输出噪声   <2mV rms
可测量导体直径   ≤Φ50mm
供电   DC 5V
导线长(积分器到罗氏线圈)   2米(可定制)
积分器尺寸   37*22*82mm
罗氏线圈内直径   50mm(可定制)
罗氏线圈截面直径   约φ6mm
环境
使用温度   -20-70℃
储存温度   -30℃-70℃
使用湿度   最大80%,无凝结
使用高度   海拔高度≤2000m
使用场所   室内使用,污染度2
