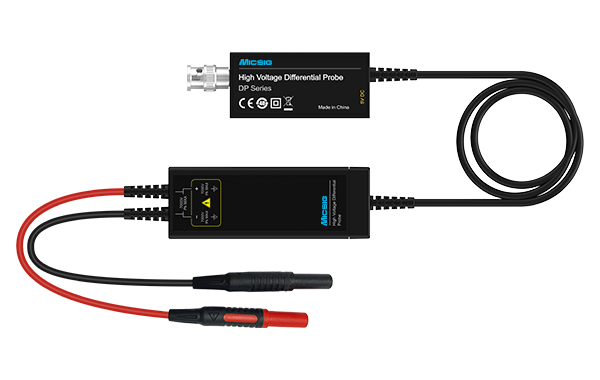

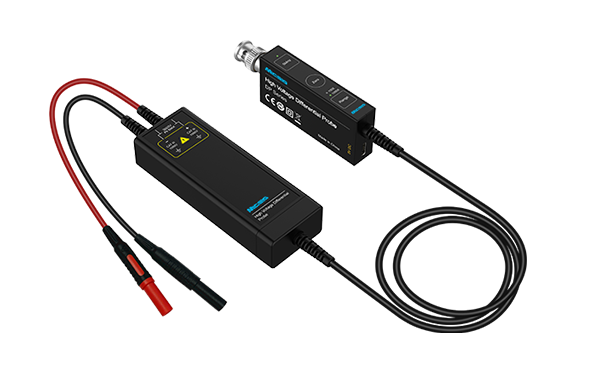

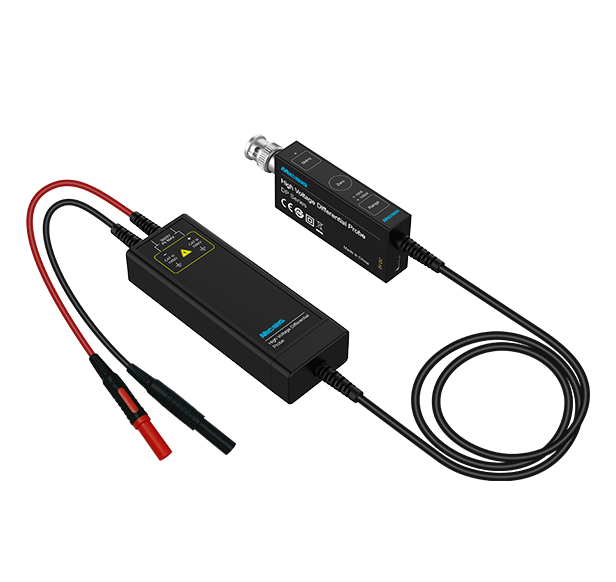

高压差分探头DP系列

麦科信(Micsig)高压差分探头DP系列带宽范围从100MHz到

500MHz,差分电压测试高达7000Vpk。基于光隔离探头的

引领技术,DP系列探头具有超低底噪,优秀的幅频特性和业

界领先的共模抑制比。

带宽:100MHz / 150MHz / 200MHz /  300MHz /

          400MHz / 500MHz

最大输入差分电压:700Vpk /  1500Vpk /  3000Vpk  /  7 000Vpk

高压差分探头DP系列

麦科信(Micsig)高压差分探头DP系列带宽范围从100MHz到500MHz,差分电压测试高达7000Vpk。基于光隔离探头的引领技术,DP系列探头具有超低底噪,优秀的幅频特性和业界领先的共模抑制比。

带宽: 100MHz / 150MHz / 200MHz / 300MHz / 400MHz / 500MHz

最大输入差分电压:700Vpk / 1500Vpk / 3000Vpk / 7000Vpk

高压差分探头DP系列

DP系列采用标准BNC接口,适配所有品牌示波器;主机采用金属材质,抗干扰能力更强,产品仅2CM厚度,设计小巧精美,一键秒速调零设计,过载保护报警,档位断电保存,精度2%,不同测试电压提供最佳的双量程选择;采用高阻设计,输入端对信号输出BNC接口单端阻抗大于8MΩ,单端电容小于8pF,满足多种安规测试要求;5MHz带宽限制功能,有效滤除高频噪声和干扰,准确高速地测量差分电压信号,满足开关电源、各种高频高压浮地或隔离信号等多样化的测试测量需求。

差分探头

极佳的幅频特性

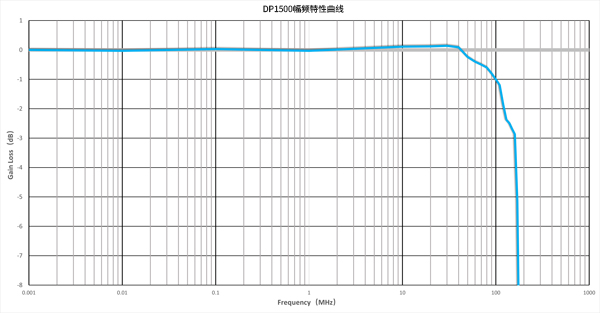

DP系列具有优秀的带宽平坦度,在二分之一带宽内幅度波动小于0.5dB,在高频段也可保持信号测试的准确性。

差分探头

精度更高,共模抑制能力更强


输入端输入阻抗较高且输入电容较低,使负载效应尽可能减小,提高了测量差分信号的精度。更高的共模抑制比性能,满足较高频率下的大共模电压浮地测量。

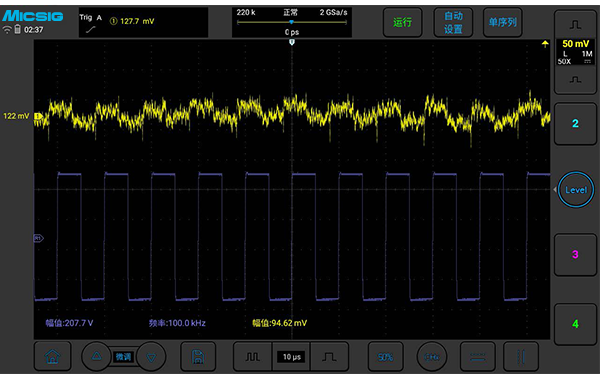

右图为在100kHz,207.7V 信号下输出的共模信号幅度94.62mV,共模抑制比>-60dB

差分探头

超低底噪


左图为DP3000测试结果,1000X档位

全带宽下底噪为254.8μVrms

高压差分探头
5MHz 带宽限制 (200MHz及以下带宽型号支持,DP7000不支持)

用于大部分开关电源中FET 的开关频率的测量,有效滤除高频噪声和干扰。


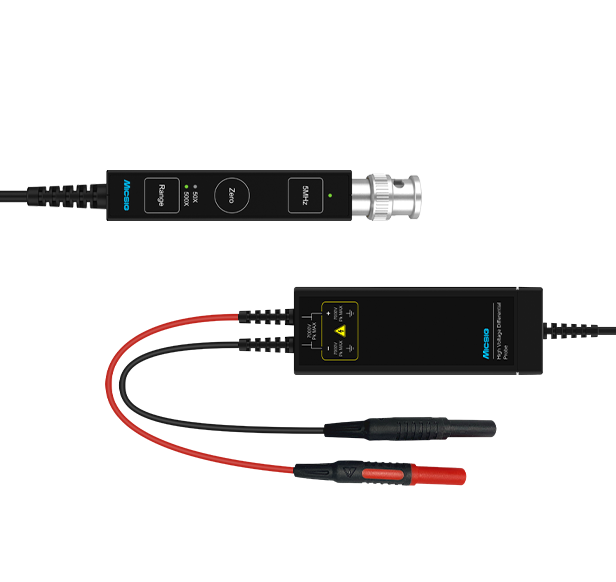

一键调零

将差分探头表笔短接,按下Zero 按键,差分探头即可迅速完成调零。


双量程选择

支持双量程切换,有效提高信噪比,更多满足测试电路要求。


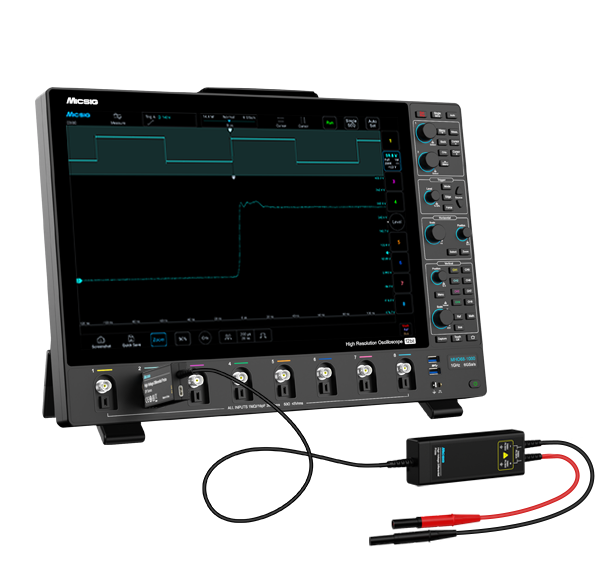

BNC接口、适配无忧

通用标准BNC接口,可搭配所有品牌示波器使用。

差分探头

过压报警、测量安心

通过LED 灯闪烁和蜂鸣器报警提示过压,使用安全放心。


体积小巧、外观精致

体积是传统差分探头的三分之一, 和笨拙外观彻底告别 ;设计更加小巧,外观更加精致。

差分探头

应用场景


● 浮地电压测量

● 强电或高压隔离测量

● 开关电源设计

● 电源转换等相关设计

● 逆变器、UPS 电源

● 变频器

● 电子镇流器设计

● 电机驱动设计

● 电工实验

● 低压电器设计

● 电子电力和电力传动实验等

● 第三代半导体测试

高压差分探头DP系列

DP系列采用标准BNC接口,适配所有品牌示波器;主机采用金属材质,抗干扰能力更强,产品仅2CM厚度,设计小巧精美,一键秒速调零设计,过载保护报警,档位断电保存,精度2%,不同测试电压提供最佳的双量程选择;采用高阻设计,输入端对信号输出BNC接口单端阻抗大于8MΩ,单端电容小于8pF,满足多种安规测试要求;5MHz带宽限制功能,有效滤除高频噪声和干扰,准确高速地测量差分电压信号,满足开关电源、各种高频高压浮地或隔离信号等多样化的测试测量需求。


差分探头

极佳的幅频特性

DP系列具有优秀的带宽平坦度,在二分之一带宽内幅度波动小于0.5dB,在高频段也可保持信号测试的准确性。


差分探头

精度更高,共模抑制能力更强

输入端输入阻抗较高且输入电容较低,使负载效应尽可能减小,提高了测量差分信号的精度。更高的共模抑制比性能,满足较高频率下的大共模电压浮地测量。

上图为在100kHz,207.7V 信号下输出的共模信号幅度94.62mV,共模抑制比>-60dB


差分探头

超低底噪

上图为DP3000测试结果,1000X档位, 全带宽下底噪为254.8μVrms。


高压差分探头

5MHz 带宽限制 (200MHz及以下带宽型号支持,DP7000不支持)

用于大部分开关电源中FET 的开关频率的测量,有效滤除高频噪声和干扰。


一键调零

将差分探头表笔短接,按下Zero 按键,差分探头即可迅速完成调零。


双量程选择

支持双量程切换,有效提高信噪比,更多满足测试电路要求。


BNC接口、适配无忧

通用标准BNC接口,可搭配所有品牌示波器使用。


差分探头


过压报警、测量安心

通过LED 灯闪烁和蜂鸣器报警提示过压,使用安全放心。


体积小巧、外观精致

体积是传统差分探头的三分之一,和笨拙外观彻底告别;设计更加小巧,外观更加精致。

差分探头

应用场景

● 浮地电压测量

● 强电或高压隔离测量

● 开关电源设计

● 电源转换等相关设计

● 逆变器、UPS 电源

● 变频器

● 电子镇流器设计

● 电机驱动设计

● 电工实验

● 低压电器设计

● 电子电力和电力传动实验等

● 第三代半导体测试

产品参数表

型号带宽最大输入差分电压
(DC+AC PK)
共模抑制比输入阻抗
DP700100MHz70V(20X)
700V(200X)
DC:>-80dB
100kHz: >-60dB
10MHz: >-30dB
100MHz: >-26dB
16MΩ / 1.5pF(差分)
8MΩ / 3pF(单端对地)
DP1500150V(50X)
1500V(500X)
16MΩ / 1.5pF(差分)
8MΩ / 3pF(单端对地)
DP3000300V(100X)
3000V(1000X)
20MΩ / 1.5pF(差分)
10MΩ / 3pF(单端对地)
DP7000700V(100X)
7000V(1000X)
60MΩ / 0.78pF(差分)
30MΩ / 1.6pF(单端对地)
DP701150MHz70V(20X)
700V(200X)
DC:>-80dB
100kHz: >-60dB
10MHz: >-30dB
100MHz: >-26dB
16MΩ / 1.5pF(差分)
8MΩ / 3pF(单端对地)
DP1501150V(50X)
1500V(500X)
16MΩ / 1.5pF(差分)
8MΩ / 3pF(单端对地)
DP3001300V(100X)
3000V(1000X)
20MΩ / 1.5pF(差分)
10MΩ / 3pF(单端对地)
DP702200MHz70V(20X)
700V(200X)
DC:>-80dB
100kHz: >-60dB
10MHz: >-30dB
100MHz: >-26dB
16MΩ / 1.5pF(差分)
8MΩ / 3pF(单端对地)
DP1502150V(50X)
1500V(500X)
16MΩ / 1.5pF(差分)
8MΩ / 3pF(单端对地)
DP3002300V(100X)
3000V(1000X)
20MΩ / 1.5pF(差分)
10MΩ / 3pF(单端对地)
DP703300MHz70V(20X)
700V(200X)
DC:>-80dB
100kHz: >-70dB
20MHz: >-40dB
120MHz: >-26dB
16MΩ / 0.5pF(差分)
8MΩ / 1pF(单端对地)
DP1503150V(50X)
1500V(500X)
16MΩ / 0.5pF(差分)
8MΩ / 1pF(单端对地)
DP3003300V(100X)
3000V(1000X)
20MΩ / 0.5pF(差分)
10MΩ / 1pF(单端对地)
DP704400MHz70V(20X)
700V(200X)
DC:>-80dB
100kHz: >-70dB
20MHz: >-40dB
120MHz: >-26dB
16MΩ / 0.5pF(差分)
8MΩ / 1pF(单端对地)
DP1504150V(50X)
1500V(500X)
16MΩ / 0.5pF(差分)
8MΩ / 1pF(单端对地)
DP3004300V(100X)
3000V(1000X)
20MΩ / 0.5pF(差分)
10MΩ / 1pF(单端对地)
DP705500MHz70V(20X)
700V(200X)
DC:>-80dB
100kHz: >-70dB
20MHz: >-40dB
120MHz: >-26dB
16MΩ / 0.5pF(差分)
8MΩ / 1pF(单端对地)
DP1505150V(50X)
1500V(500X)
16MΩ / 0.5pF(差分)
8MΩ / 1pF(单端对地)
DP3005300V(100X)
3000V(1000X)
20MΩ / 0.5pF(差分)
10MΩ / 1pF(单端对地)
