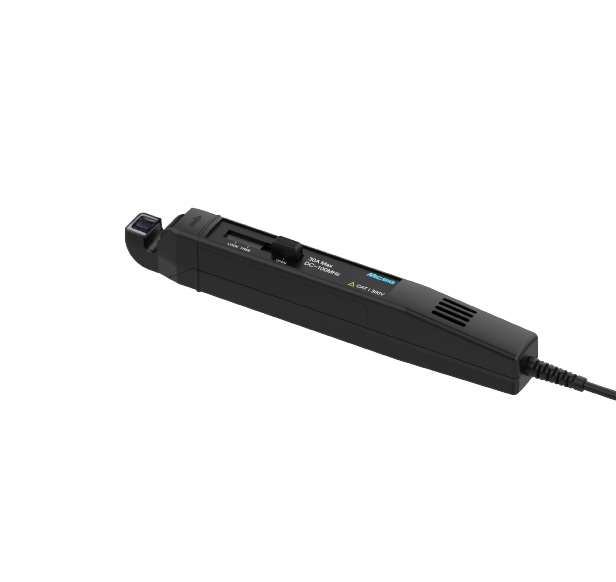

高频交直流电流探头CP1003 / CP1003B


带宽: DC~100MHz


量程: 6A/30A


直流精度(典型): ±1%±10mA(6A); ±1%±50mA(30A)

高频交直流电流探头CP1003 / CP1003B


带宽: DC~100MHz

量程: 6A/30A

直流精度(典型): ±1%±10mA(6A); ±1%±50mA(30A)

CP1003 / CP503

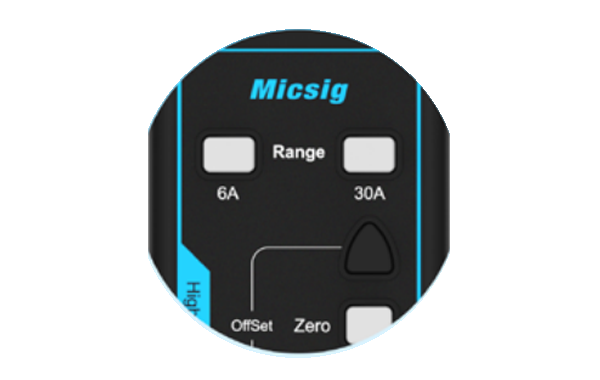

消磁 / 自动调零一次操作完成

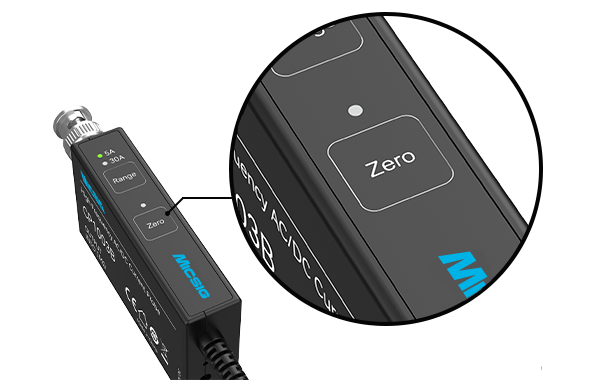

支持手动校零和自动校零

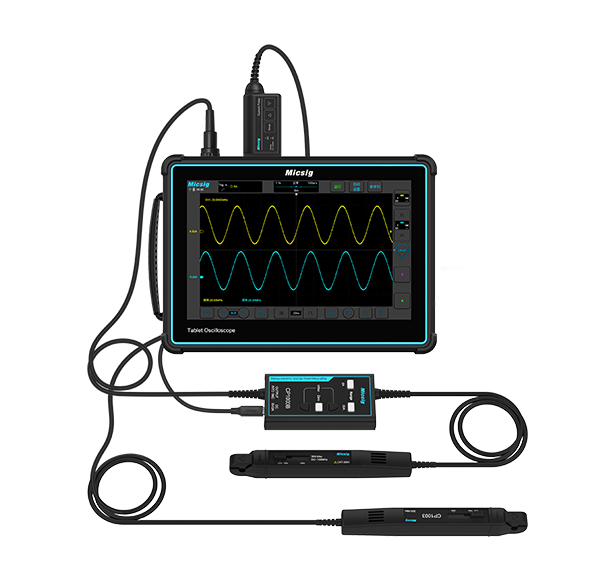

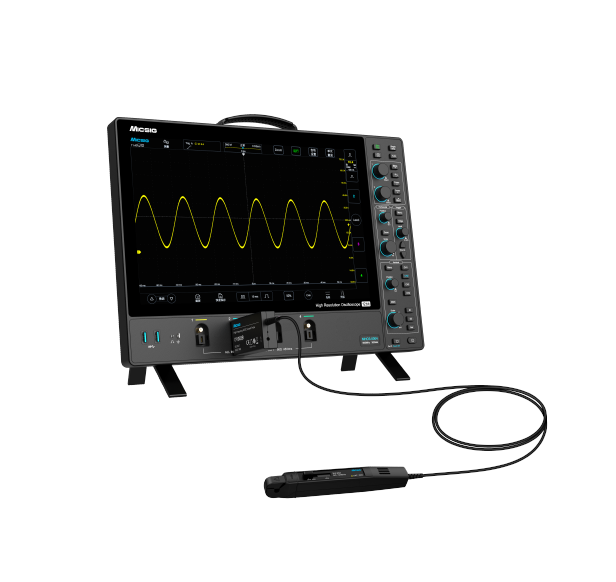

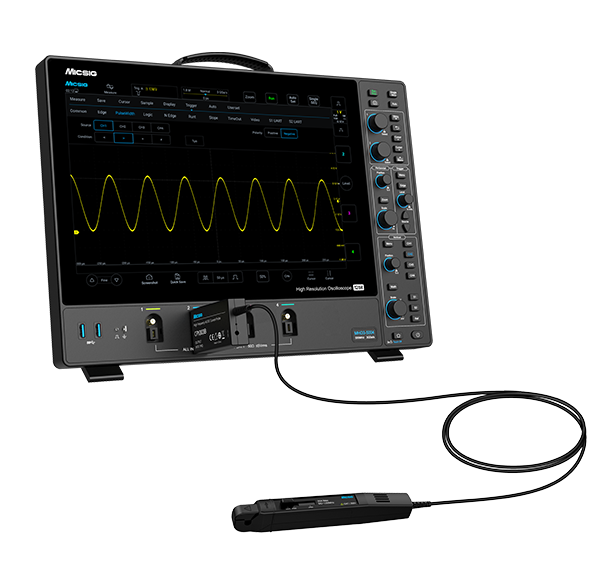

连接Micsig UPI 多功能探头接口,即插即用,无需额外供电。

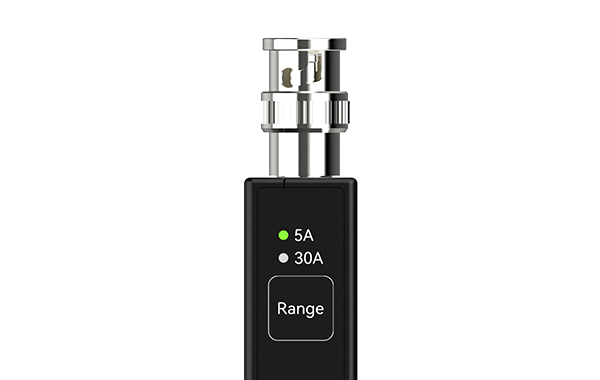

量程自动与带有 Micsig UPI 多功能探头接口的示波器同步

过载指示灯提示

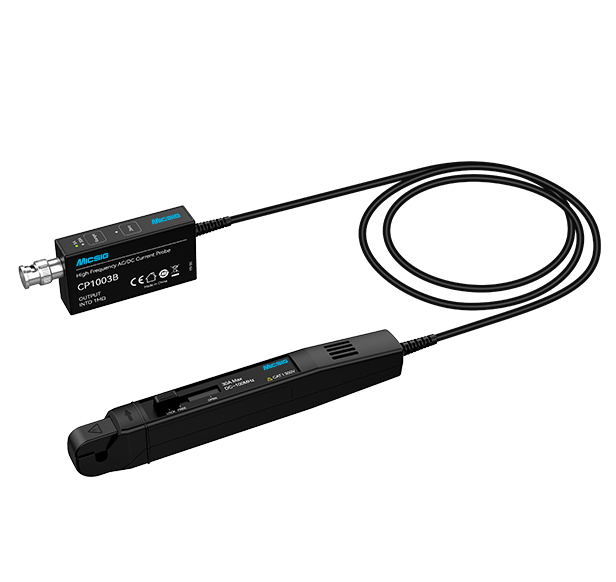

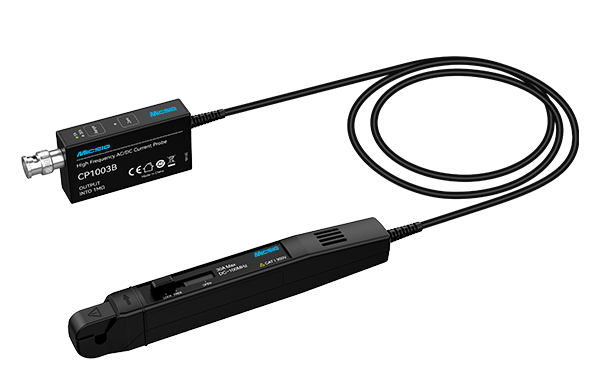

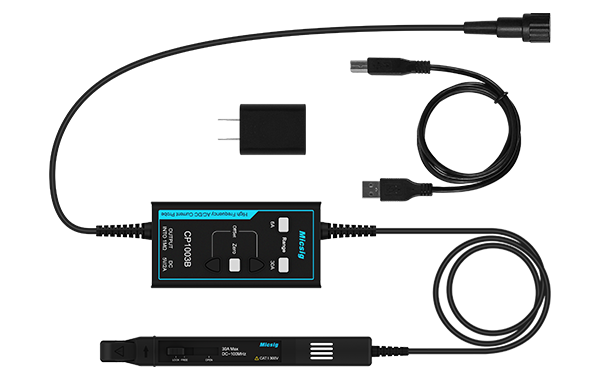

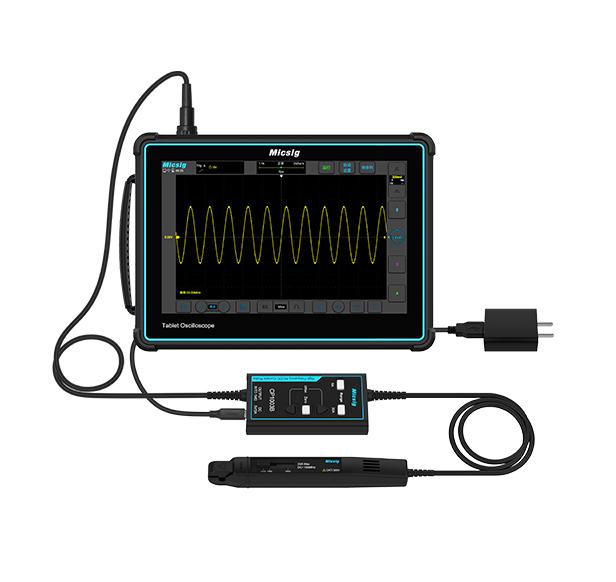

CP1003B / CP503B

消磁 / 自动调零一次操作完成

支持手动校零和自动校零

过载指示灯提示

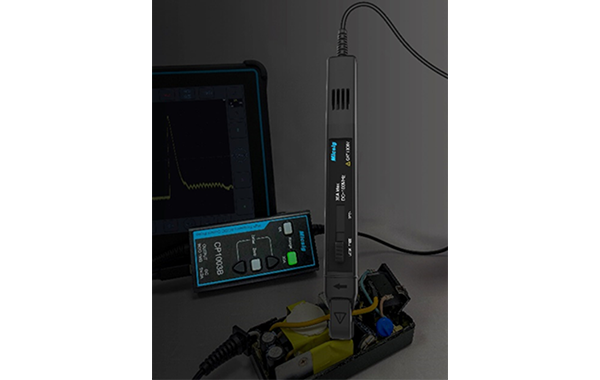

可应用于多个测量领域,如新能源汽车设计、开关电源设计、电工实、半导体器件设计、航空电子设计、逆变器 / 变压器设计、电子镇流器设计、工控/消费电子设计、发动机驱动装置设计、电力电子和电力传动实验设计等。



CP1003 / CP503

消磁 / 自动调零一次操作完成

支持手动校零和自动校零

连接Micsig UPI 多功能探头接口,即插即用,无需额外供电。

量程自动与带有 Micsig UPI 多功能探头接口的示波器同步

过载指示灯提示


CP1003B / CP503B

消磁 / 自动调零一次操作完成

支持手动校零和自动校零

过载指示灯提示



可应用于多个测量领域,如新能源汽车设计、开关电源设计、电工实验、半导体器件设计、航空电子设计、逆变器 / 变压器设计、电子镇流器设计、工控/消费电子设计、发动机驱动装置设计、电力电子和电力传动实验设计等。


产品参数表

型号CP503CP1003CP503BCP1003B
频宽50MHz100MHz 50MHz 100MHz
上升时间≤7ns≤3.5ns ≤7ns ≤3.5ns
供电方式Micsig UPI接口标配适配器
量程6A(2X衰减)/30A(10X衰减)
输出灵敏度1V/2A(6A )
1V/10A(30A)
直流精度(典型)±1%±10mA(6A )
±1%±50mA(30A)
延迟<6ns(6A )
<6ns(30A)
<30ns(6A )
<30ns(30A)
测量范围20mA~6Apk(6A)
50mA~30Apk(30A)
最大测量电流30Apk,60Apk-pk,21.21Arms
最大工作电压CAT II 300V
最大浮地电压CAT II 300V
最大导体直径5mm
过载指示按键灯闪烁
供电DC 12V DC 5V 3A
