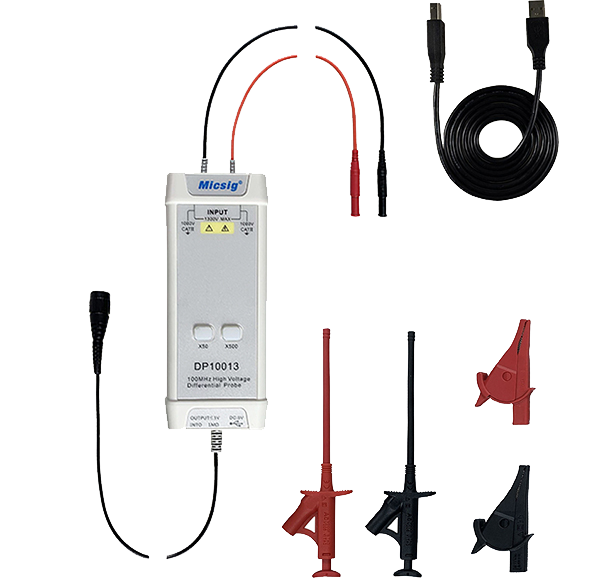

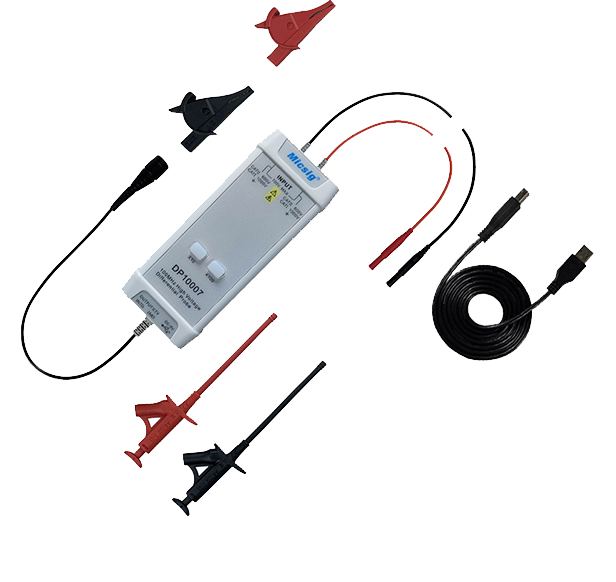

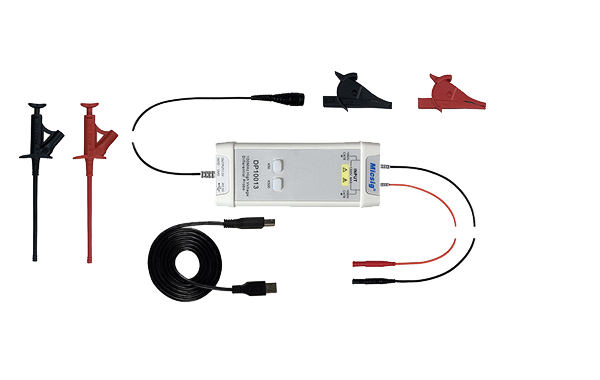

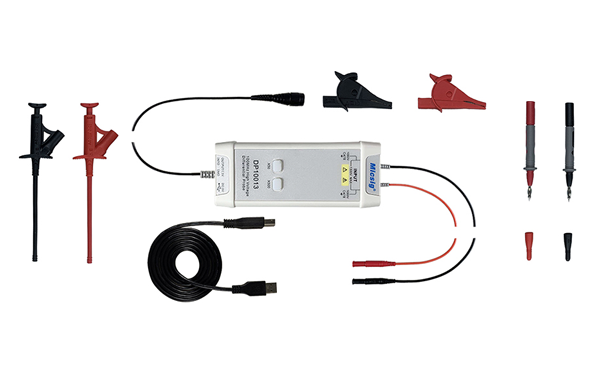

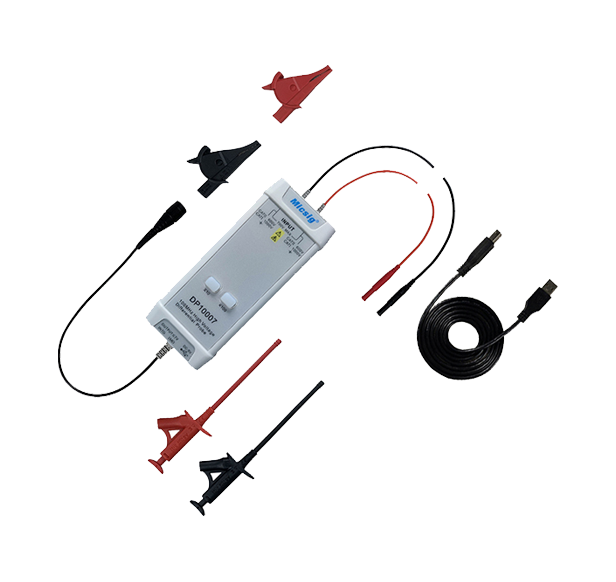

高压差分探头DP系列

Micsig DP系列高压差分探头可用于任何品牌的示波器。

探头在输入和输出之间采样高阻隔离,以保护人身安全,

并将输入的高压信号转换为低压信号以便示波器观察分析。

高压差分探头DP系列

Micsig DP系列高压差分探头可用于任何品牌的示波器。

探头在输入和输出之间采样高阻隔离,以保护人身安全,

并将输入的高压信号转换为低压信号以便示波器观察分析。

1.无机械开关,自发光按键

2.通过示波器USB供电,无需额外220V交流电源

3.可输出直流电源,方便多个探头同时使用时级联供电

4.支持自校准

可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。

9eeee1dd6d45c5a9.jpgd9d2c3dcb4d64d52.jpg1e09e6ea559e4165.jpge7979230721fbc19.jpg74babf8fe2ff0947.jpga34c5cc2b9a860a8.jpgc9813ca97c56f7de.jpg1d0f4acedff09594.jpg3153a133bd04b652.jpg

产品参数表

型号DP10007DP5013DP10013
频宽100MHz50MHz100MHz
上升时间≤3.5ns≤7ns≤3.5ns
衰减10X, 100X50X,500X50X, 500X
精度±1%±2%±2%
最大输入差分电压
(DC+AC PK)
70V(10X)
700V(100X)
130V(50X)
1300V(500X)
130V(50X)
1300V(500X)
最大共模输入电压CAT II 600V
CAT I 1000V
CAT II 1000VCAT II 1000V
参考噪声≤15mVrms(10X)
≤60mVrms(100X)
≤40mVrms(50X)
≤230mVrms(500X)
≤40mVrms(50X)
≤230mVrms(500X)
共模抑制比>80dB(50Hz / DC)
>60dB(20KHz)
>50dB(1MHz)
>80dB(DC)
>60dB(100KHz)
>50dB(1MHz)
>80dB(DC)
>60dB(100KHz)
>50dB(1MHz)
输入阻抗8MΩ/1.25pF(差分)
4MΩ/2.5pF(单端对地)
10MΩ/1pF(差分)
5MΩ/2pF(单端对地)
10MΩ/1pF(差分)
5MΩ/2pF(单端对地)
输出电压≤7V≤3V≤3V
功率1.25W0.85W0.85W
电源DC 5V,USB供电
过载指示按键灯闪烁
尺寸14.5cm * 6cm * 2.7cm
输入线长度约45cm
输出线长度约90cm
温度0℃ ~ 45℃
湿度10% ~ 85%
