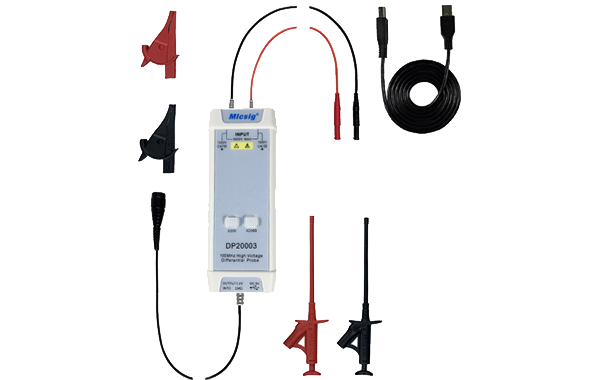

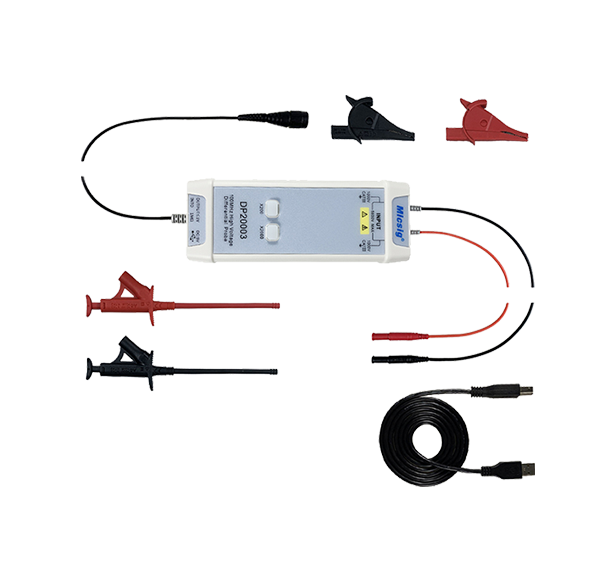

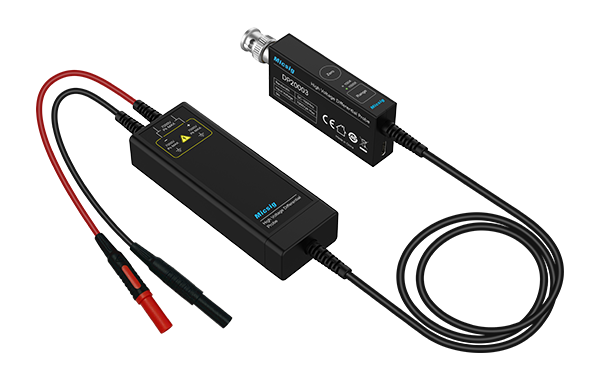

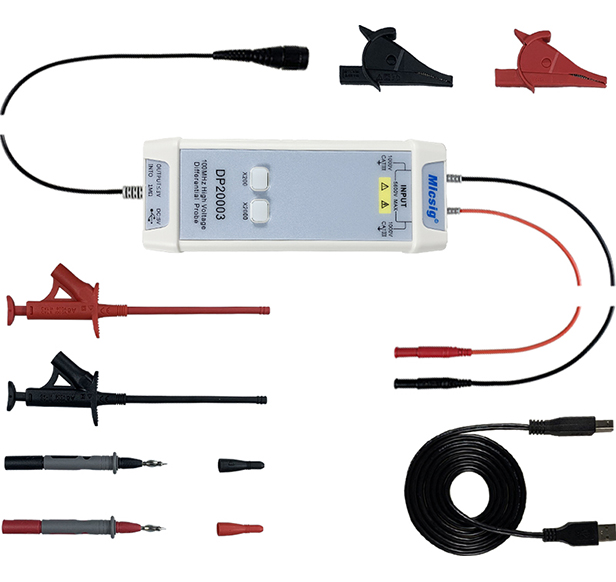

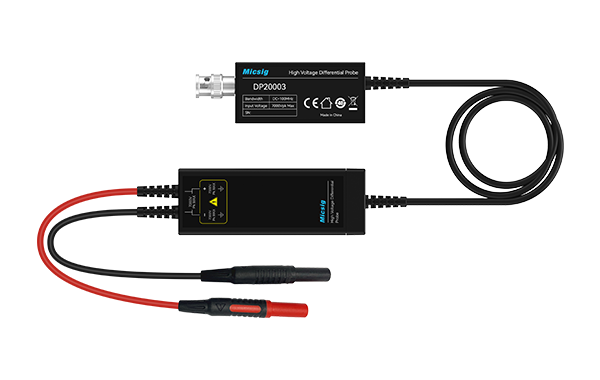

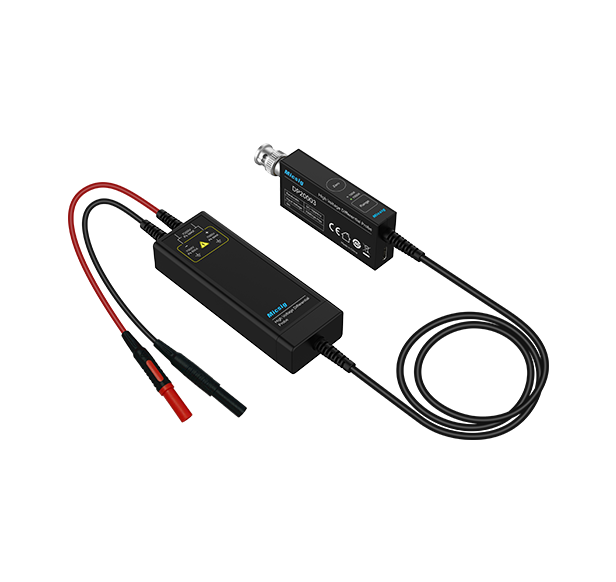

高压差分探头DP20003

高压差分探头DP20003可用于任何品牌的示波器。 探头在

输入和输出之间采样高阻隔离，以保护人身安全， 并将输

入的高压信号转换为低压信号以便示波器观察分析。

带宽：100MHz

最大输入差分电压：5600Vpk

天猫购买 立即咨询

高压差分探头DP20003

高压差分探头DP20003可用于任何品牌的示波器。 探头在输入和输出之间采样高阻隔离，以保护人身安全，并将输入的高压信号转换为低压信号以便示波器观察分析。

带宽：100MHz

最大输入差分电压：5600Vpk

天猫购买 立即咨询
特点参数表资料下载

特点参数表资料下载

高压差分探头DP20003

1.高压差分探头无机械开关，自发光按键

2.通过示波器USB供电，无需额外220V交流电源

3.可输出直流电源，方便多个探头同时使用时级联供电

4.高压差分探头支持自校准

高压差分探头开关电源测试

高压差分探头可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。

9eeee1dd6d45c5a9.jpgd9d2c3dcb4d64d52.jpg1e09e6ea559e4165.jpge7979230721fbc19.jpg74babf8fe2ff0947.jpga34c5cc2b9a860a8.jpgc9813ca97c56f7de.jpg1d0f4acedff09594.jpg3153a133bd04b652.jpg

产品参数表

高压差分探头型号DP20003

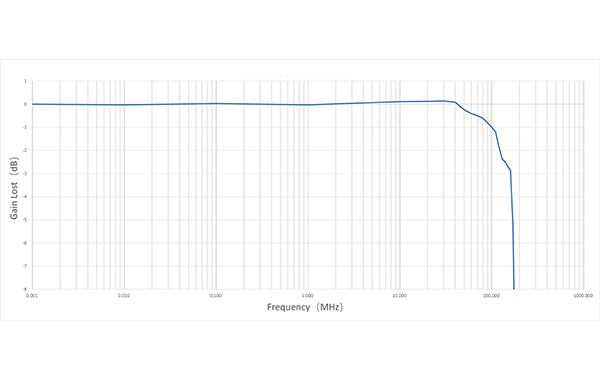

频宽100MHz
上升时间≤3.5ns
衰减200X / 2000X
精度±2%
最大输入差分电压
（DC+AC PK）		560V（200X）
5600V（2000X）
最大对地电压CAT III 1000V
参考噪声≤160mVrms(200X)
≤920mVrms(2000X)
共模抑制比＞80dB(DC)
＞60dB(100KHz)
＞50dB(1MHz)
输入阻抗50MΩ/1.25pF(差分)
25MΩ/2.5pF(单端对地)
输出电压≤3V
功率0.85W
电源DC 5V，USB供电
过载指示按键灯闪烁
尺寸14.5cm * 6cm * 2.7cm
输入线长度约45cm
输出线长度约90cm
温度

工作状态：0℃ ~ 40  ℃

非工作状态：-30 ℃ ~ 70 ℃

湿度

工作状态：5 ~ 85% RH （  0℃ ~ 40  ℃  ）

非工作状态：5% ~ 85% RH（≤40  ℃  ）；5% ~ 45% RH（40  ℃  ~70  ℃  ）

产品参数表

高压差分探头型号DP20003
频宽100MHz
上升时间≤3.5ns
衰减200X / 2000X
精度±2%
最大输入差分电压
（DC+AC PK）		560V（200X）
5600V（2000X）
最大对地电压CAT III 1000V
参考噪声≤160mVrms(200X)
≤920mVrms(2000X)
共模抑制比＞80dB(DC)
＞60dB(100KHz)
＞50dB(1MHz)
输入阻抗50MΩ/1.25pF(差分)
25MΩ/2.5pF(单端对地)
输出电压≤3V
功率0.85W
电源DC 5V，USB供电
过载指示按键灯闪烁
尺寸14.5cm * 6cm * 2.7cm
输入线长度约45cm
输出线长度约90cm
温度

工作状态：0℃ ~ 40 ℃

非工作状态：-30 ℃ ~ 70 ℃

湿度

工作状态：5 ~ 85% RH （ 0℃ ~ 40 ℃ ）

非工作状态：5% ~ 85% RH（≤40 ℃ ）；5% ~ 45% RH（40 ℃ ~70 ℃ ）
