一篇文章快速了解麦科信RCP系列罗氏线圈

时间:2025-06-27

麦科信(Micsig)柔性电流探头(罗氏线圈)RCP系列可根据用户需求灵活定制带宽高达30MHz,最大可测电流达12000Apk,探头的耐压值达10kVrms

线圈截面最细可达1.6mm能够轻松穿过TO-220等插片式半导体器件的管脚。典型精度高达2%,精确测量高频大电流信号。非常适用于第三代半导体双脉冲动态测试,监测半导体开关电流波形等。

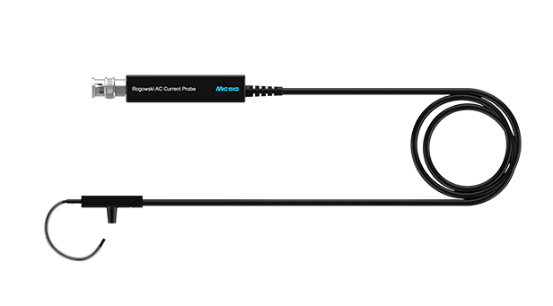

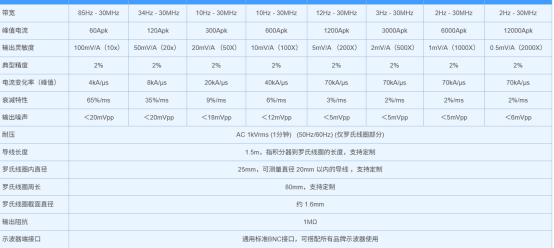

一、标准品核心参数


带宽2Hz-30MHz(不同型号起始频率略有差异,如RCP60XS为85Hz-30MHz)
上升时间≤11.6ns(全系列统一指标)
峰值电流60Apk-12000Apk(8款型号可选
输出灵敏度100mV/A(10x)至0.5mV/A(2000x),适配不同电流量程
耐压AC1kVrms(1分钟)(50Hz/60Hz)(仅罗氏线圈部分)
通用输出接口:采用标准 BNC 接口设计,适配所有品牌示波器










二、产品优势


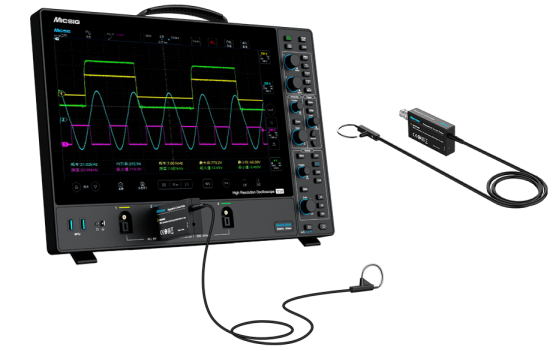

1.测量MOSFET 的Id 电流
RCP 系列具备出色的高频特性,能够轻松应对高速信号和 快速变化的电流波形,帮助您测量MOSFET 的Id 电流时 观察到高频谐波成份(图中波形震荡部分)。




2.大电流测量能力,精度可靠
峰值电流60Apk至12000Apk多档位选择(如RCP60XS支持60Apk,RCP12000XS支持12000Apk),满足从小型电感器到三相供电系统的电流测试需求。
测量精度:典型精度2%输出噪声最低<5mVpp(如RCP1200XS),导体位置影响控制在±1%以内,确保数据稳定可靠。

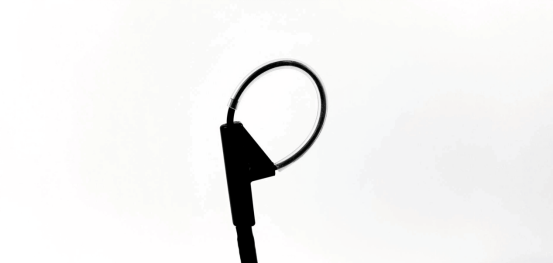

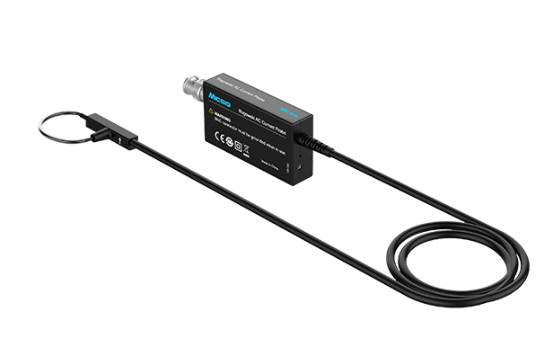

3. 1.6mm超柔性线圈,复杂场景适配
线圈设计:截面直径仅1.6mm可轻松穿过TO-220、TO-47等半导体器件的狭小管脚间距,解决传统硬质探头难以触及的区域难题。



灵活性:线圈采用柔韧材质,支持定制内直径(标准25mm)、周长(标准80mm)及导线长度(标准1.5m),适配异形导线或密集电路布局。
4. 低负载干扰,信号真实还原
插入阻抗:几乎为零,对被测电路影响极小,尤其适合低功耗器件或精密电源的电流监测,避免传统探头因阻抗匹配问题引入偏差。


支持定制


麦科信RCP系列罗氏线圈支持灵活的定制化服务,可根据客户实际测试需求调整多项物理参数与功能配置,解决特殊场景下的测量难题。


1.内直径周长定制:
标准罗氏线圈内直径为25mm、周长80mm,可测量直径≤20mm的导线。若需适配特殊布局,支持定制内直径、周长及线径
2.导线长度定制
标配导线长度为1.5m,可根据测试距离需求定制延长,满足远距离设备(如配电柜、户外电机)的电流监测需求,同时保持信号传输的稳定性。

四、实际应用


麦科信RCP系列柔性电流探头(罗氏线圈)广泛适用于多领域电流测量场景:
电力电子与工业设备:可精准测量变速驱动器(VSD)、不间断电源(UPS)、开关电源(SMPS)等设备的电机驱动电流与电能质量,支持三相供电系统交流电流、50/60Hz工频电流及高频正弦波、脉冲或瞬态电流监测。
第三代半导体研发:专为碳化硅(SiC)、氮化镓(GaN)等器件设计,可直接测量MOSFET、IGBT芯片管脚电流,满足双脉冲测试及半导体功率损耗分析需求。
电子元件与复杂电路:适用于小型电感器、电容器、消振电路的电流监测,支持电力电子设备负载电流、高次谐波电流测量。
电源与转换器开发:在功率转换器开发与诊断中表现卓越,为高频开关电源、逆变器等设备的性能优化提供关键电流数据支撑。

麦科信RCP系列柔性电流探头以“宽频、柔性、精准”为核心优势,为半导体研发、电力电子测试及工业自动化领域提供高效可靠的电流测量解决方案。

备注:该文仅描述的RCP系列的部分功能,关于功能详解,欢迎关注麦科信官方平台!
