时间:2025-07-04

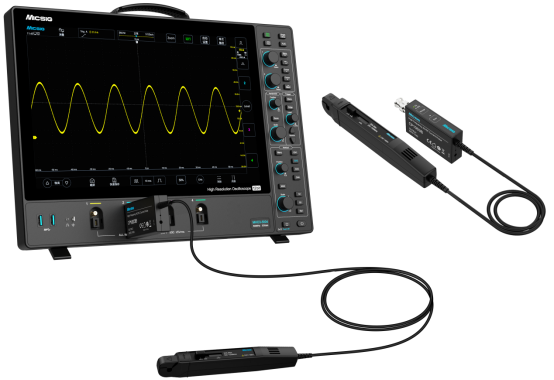

麦科信(Micsig) 高频交直流电流探头CP系列,带宽高达100MHz,连续电流30A和50A 峰值电流、精度高达1%,分辨率高达1mA,5A/30A双量程设计,能精准捕获电流波形,提供高精度的测量结果,致力于为工程师优化产品设计。钳口仅5mm直径、简单易用,消磁和自动调零一键操作完成,过流报警设计,提醒量程切换,采用标准BNC接口设计,适用所有品牌示波器。

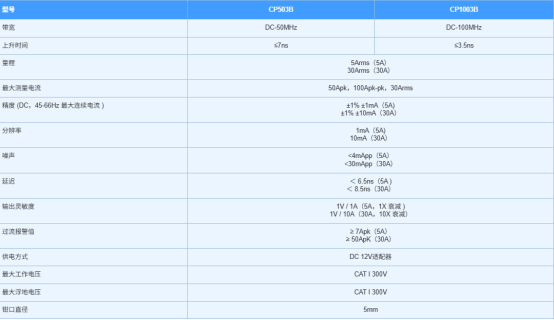

一、核心参数
1.带宽:CP503B DC-50MHz,CP1003B DC-100MHz
2.上升时间:CP503B≤7ns,CP1003B≤3.5ns
3.连续电流最大值:30Arms;峰值电流:50Apk
4.精度 (DC,45-66Hz 最大连续电流 ):±1% ±1mA(5A),±1% ±10mA(30A)
5.双量程设计:5A(1X衰减)/30A(10X衰减)
6.钳口直径:5mm
7.接口:采用标准BNC接口设计,适用所有品牌示波器
二、产品优势

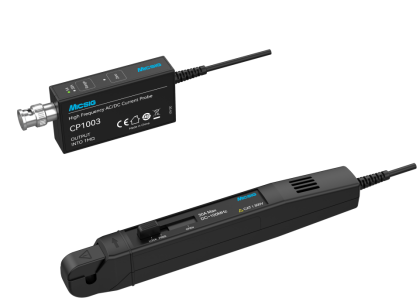

1、精巧机身,重构空间测量体验

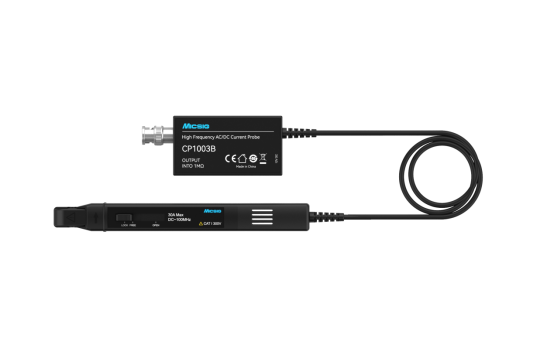

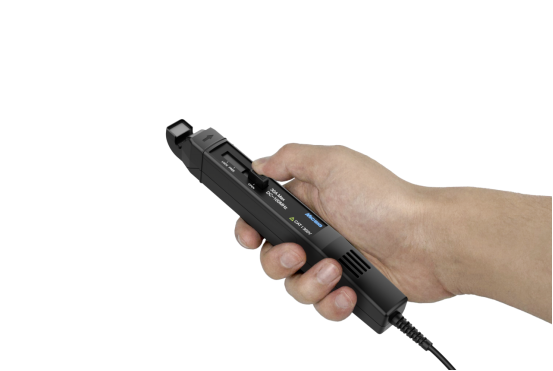

190g 轻量化机身搭配7×4×1.7cm 微型控制模块,体积仅为传统电流探头的 1/3,单手可握的迷你尺寸(钳口直径 5mm),轻松深入 PCB 密集布线、设备内部等狭小空间,让高频电流测量不再受限于操作环境。
2、超宽频带与高频响应
CP1003B:带宽达DC-100MHz上升时间≤3.5ns,可精准还原20MHz以上高频信号。
CP503B:带宽 DC-50MHz,上升时间≤7ns,适配中高频开关电源(50kHz以下)测量 。
3、双量程精密测量架构
5A档(1X):分辨率1mA支持 5A连续电流(有效值),适用于芯片漏电流、传感器微弱信号监测。
30A档(10X):支持30Arms连续电流(有效值),,可观测浪涌电流、适配电源模块大电流测试。
4、智能化操作与安全防护

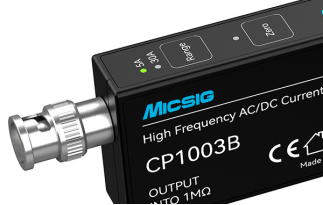

一键消磁校零:按下自动校零按键“Zero”,探头将进行消磁和校零。
过载提示:电流超过量程时,对应档位指示灯闪烁,提醒量程切换,确保测试安全。
标准BNC接口:兼容所有品牌示波器,即插即用。
三、应用领域
麦科信CP系列高频交直流电流探头的应用领域广泛,涵盖新能源汽车设计、开关电源设计、半导体器件设计、航空电子设计、逆变器/变压器设计、电子镇流器设计、工控/消费电子设计、发动机驱动装置设计、电工实验及电力电子和电力传动实验设计等场景,可满足不同领域对高频电流测量的专业需求。
